ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА КРЕПЁЖ, МЕТИЗЫ И ДЕТАЛИ

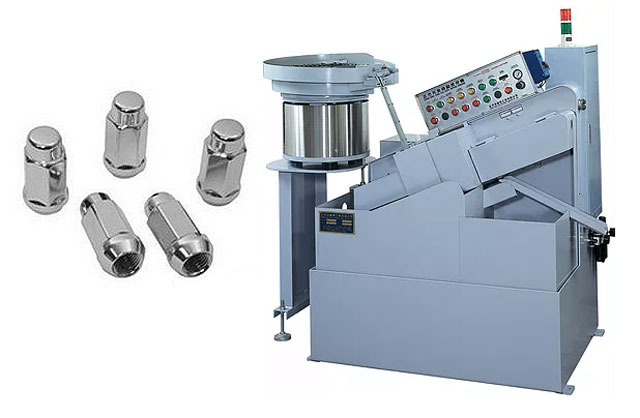

РЕЗЬБОНАРЕЗНЫЕ АВТОМАТЫ ДЛЯ ДЛИННЫХ КОЛЕСНЫХ ГАЕК
Назначение оборудования для накатки резьбы
Резьбонарезные автоматы для длинных колесных гаек предназначены для нарезания резьбы на длинные колесные гайки и крепления. Такое оборудование для накатки резьбы способно нарезать резьбу с отклонением 0.1 мм при внешнем диаметре гайки менее чем 45 мм. Автомат может быть оснащен устройством для подачи заготовки и вибрационным питателем.
Особенности оборудования
Оборудование для накатки резьбы на тонкие длинные изделия с нестандартным профилем (сверхтонкие, многоугольные, нерегулярные, конусные и т.д.), оснащено специально разработанной системой подачи и ориентирования заготовки, работающей по принципу свободного падения заготовки продукции по наклонной направляющей, что обеспечивает стабильность и качество нарезаемой резьбы. Оборудование широко применяется для тонких изделий, нестандартных изделий из стали и других материалов, как правило, из нержавеющей стали, меди, алюминия и др.
Оборудование оснащено пневматическим механизмом подачи и зажима заготовки. Части направляющие заготовку в зону нарезки, включая оснастку (метчики) неподвижны и зафиксированы, в то время как заготовка во время работы оборудования поворачивается. Такой принцип работы станка обеспечивает максимально качественное нарезание резьбы без отходов. Шпиндель способен работать без остановки, что увеличивает производительность автомата.
Оборудование оснащено счетчиком готовой продукции и световой индикацией событий. Доступны два режима скорости нарезания резьбы - (1) на стандартную продукцию, (2) на термообработанную продукцию.
Принцип работы оборудования для накатки резьбы на длинные колёсные гайки
Отштампованная заготовка гайки поступает на промежуточный и далее в приемный бункер резьбонарезного станка.
Из бункера заготовка по наклонным направляющим падает в узел нарезки резьбы, где пневматический толкатель прижимает вращающуюся заготовку гайки к неподвижному резьбонарезному метчику, проталкивая ее вдоль рабочей части стержня метчика, формируя внутреннюю резьбу.
Готовые гайки сбрасываются с хвостовой части изогнутого метчика в контейнер для готовой продукции.
ОБРАЗЦЫ НАРЕЗАЕМЫХ ИЗДЕЛИЙ

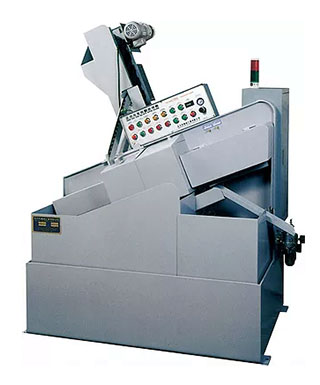

ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ АВТОМАТИЧЕСКОЕ ВЫСОКОСКОРОСТНОЕ серии RG
Устройство подачи заготовки по направляющей наклонного типа
Устройство подачи заготовки (загрузочное устройства в бункер) может быть расположено слева либо справа от основного оборудования, сокращает время подачи и экономит ресурсы.
Лестничный конвейер может быть отрегулировани под размер продукции.
Конвейер оборудован датчиками отсутствия заготовки. Высота конвейера проектируется согласно техническому заданию.
Мощность двигателя подачи: 1/4 л.с. Размер устройства: 1300 х 800 х 2000 мм. Вес оборудования: 150 кг.
Спецификация ОБОРУДОВАНИЯ ДЛЯ НАКАТКИ РЕЗЬБЫ серии RG
| Модель станка | RG-26 | RG-38 | RG-68 | RG-68L | RG-88 |
|---|---|---|---|---|---|
| Макс. внешний диаметр заготовки, мм | 18 | 35 | 60 | 60 | 80 |
| Наибольший диаметр нарезаемого отверстия, мм | 8 | 12 | 35 | 40 | 30-50 |
| Производительность, шт/мин | 25-60 | 20-40 | 5-30 | 5-25 | 2-10 |
| Мощность двигателя, л.с. | 1 | 2 | 5 | 5-7.5 | 7.5-10 |
| Приводной цилиндр | воздушный | воздушный | воздушный | гидравлический 2 л.с. |
гидравлический 2 л.с. |
| Вес-нетто, кг | 420 | 480 | 700 | 850 | 1000 |
| Габариты оборудования (В х Ш х В), мм | 1050 х 830 х 1600 | 1220 х 830 х 1600 | 1420 х 920 х 1700 | 1700 х 1000 х 1700 550 x 450 x 650 масляный гидравлический пресс |
2300 х 1100 х 1700 550 x 450 x 650 масляный гидравлический пресс |
