ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ ХОЛОДНЫМ СПОСОБОМ



ХОЛОДНОВЫСАДОЧНЫЕ СТАНКИ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ

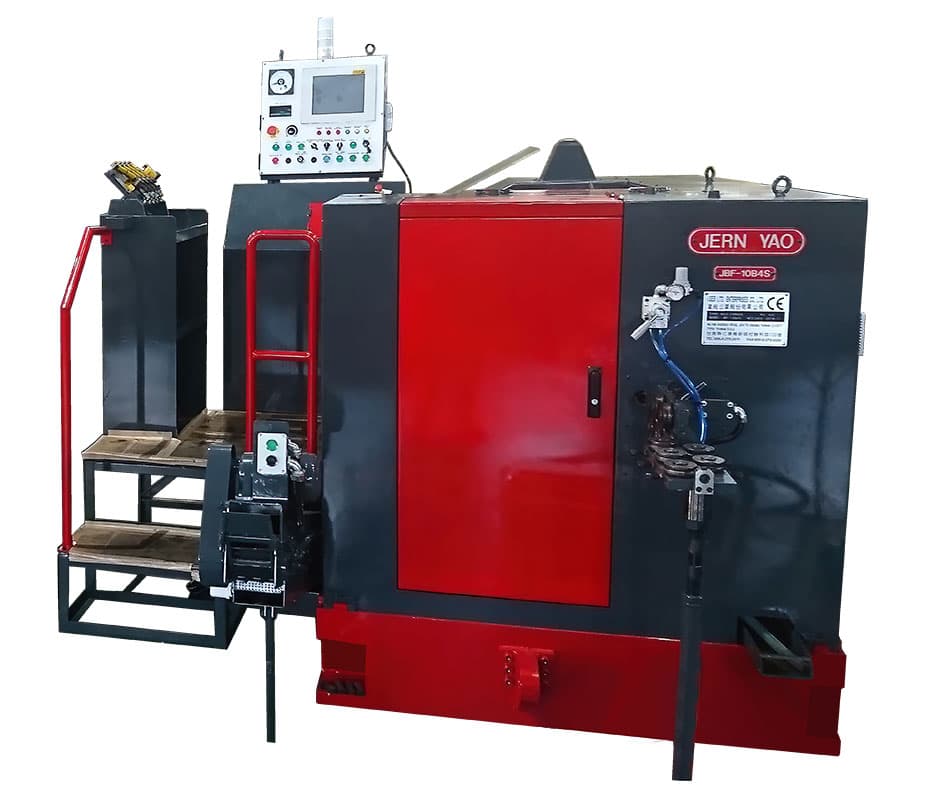

холодновысадочный станок для болтов RBF-10B4S холодновысадочный станок для высадки болтовых деталей RBP-41B6S

Холодновысадочное оборудование Тайвань Метиз Альянс уже на протяжении более 20 лет работает на крупнейших метизных заводах мира, поставляющих крепёж как компаниям-продавцам метизов и крепежа, так и компаниям автомобильной промышленности как Toyota, Honda, компаниям аэрокосмической индустрии, многим другим компаниям-производителям крепежа. Наше оборудование для высадки болтов имеет специальный сертификат на цельнолитую станину, эта особенность гарантирует долговечность эксплуатации и низкий уровень вибраций.

Почему многие партнеры из разных стран мира выбирают наше оборудование?

Преимущество оборудования для производства болтов от Тайвань Метиз Альянс заключается в том, что оно имеет наилучшие показатели по соотношению цены к качеству. Наши покупатели уже давно проверили в работе и убедились на личном опыте, что оборудование Тайвань Метиз Альянс является первоклассным.

Также, стоить отметить, что цены предлагаемые тайванскими производителями, являются намного ниже цен, предлагаемых американскими, европейскими и японскими производителями. На мировом рынке крепежа Тайвань Метиз Альянс зарекомендовал себя надежным поставщиком быстроокупаемого оборудования для производства болтов по конкурентоспособной цене. География поставок холодновысадочных станков насчитывает уже 35 стран мира, включая США, Японию, Германию, Италию, Францию, Россию, Беларусь, Китай, Индию, Малайзию, Таиланд и другие.

Мы поставляем холодновысадочные автоматы с 2-мя, 3-мя, 4-мя, 5-ю, 6-ю и 7-ю позиционными ковочными станциями для производства болтов различной формы, диаметра и длины.


Холодновысадочное оборудование для болтов DIN 931

Станки холодновысадочные 3-х позиционные 3-х ударные для болтов RBF10B3SL RBF13B3SL RBF17B3SL RBF19B3SL RBF24B3SL

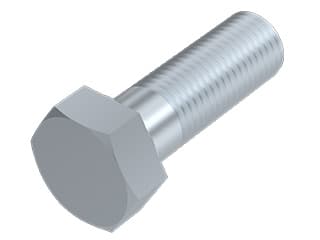

DIN 931
Болт с шестигранной головкой.
Класс прочности 88, 109.
Покрытие - цинк
Болт шестигранный DIN 931

М6x30 М8x35 М10x40 М12x45 М14x50 М16x55
М6x35 М8x40 М10x45 М12x50 М14x55 М16x60
М6x40 М8x45 М10x50 М12x55 М14x60 М16x65
М6x45 М8x50 М10x55 М12x60 М14x65 М16x70
М6x50 М8x55 М10x60 М12x65 М14x70 М16x75
М6x55 М8x60 М10x65 М12x70 М14x75 М16x80
М6x60 М8x65 М10x70 М12x75 М14x80 М16x90
  М8x70 М10x75 М12x80 М14x90 М16x100
  М8x75 М10x80 М12x90 М14x100 М16x110
  М8x80 М10x85 М12x100 М14x110 М16x120
    М10x90 М12x110 М14x120 М16x130
    М10x100 М12x120 М14x130 М16x140
        М14x140


Холодновысадочное оборудование для болтов DIN 933

Станки холодновысадочные 3-х позиционные 3-х ударные для болтов RBF10B3S RBF13B3S RBF17B3S RBF19B3S RBF24B3S

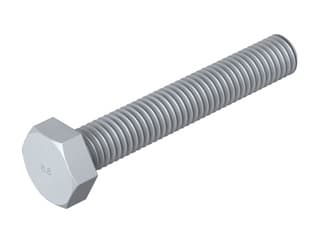

DIN 933
Болт с шестигранной головкой.
Класс прочности 88, 109.
Покрытие - цинк

Болт шестигранный DIN 933



М6x12 М8x16 М10x20 М12x25 М14x30 М16x35
М6x16 М8x20 М10x25 М12x30 М14x35 М16x40
М6x20 М8x25 М10x30 М12x35 М14x40 М16x45
М6x25 М8x30 М10x35 М12x40 М14x45 М16x50
М6x30 М8x35 М10x40 М12x45 М14x50 М16x55
  М8x40 М10x45 М12x50 М14x55 М16x60
  М8x45 М10x50 М12x55 М14x60
  М8x50 М10x55 М12x60
  М8x55 М10x60
  М8x60


Холодновысадочное оборудование для болтов DIN 6921

Станки холодновысадочные 4-х позиционные 4-х ударные для болтов RBF10B4SL RBF13B4SL RBF17B4SL RBF19B4SL RBF24B4SL

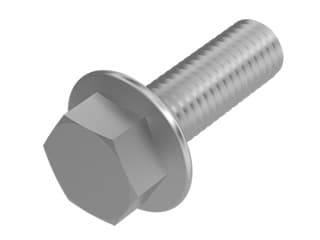

DIN 6921
Болт с шестигранной головкой и фланцем.
Класс прочности 88, 109.
Покрытие - цинк



Болт шестигранный DIN 933



М6х12 М8х16 М10х20 М12х25 М14х30 М16х35
М6х16 М8х20 М10х25 М12х30 М14х35 М16х40
М6х20 М8х25 М10х30 М12х35 М14х40 М16х45
М6х25 М8х30 М10х35 М12х40 М14х45 М16х50
М6х30 М8х35 М10х40 М12х45 М14х50 М16х55
М6х35 М8х40 М10х45 М12х50 М14х55 М16х60
М6х40 М8х45 М10х50 М12х55 М14х60 М16х65
М6х45 М8х50 М10х55 М12х60 М14х65 М16х70
М6х50 М8х60 М10х60 М12х65 М14х70 М16х75
М6х55 М8х70 М10х65 М12х70 М14х75 М16х80
М6х60 М8х75 М10х70 М12х75 М14х80 М16х90
  М8х80 М10х75 М12х80 М14х90 М16х100
    М10х80 М12х90 М14х100 М16х110
    М10х90 М12х100 М14х110 М16х120
    М10х100 М12х110 М14х120 М16х130
      М12х120 М14х130 М16х140
        М14х140

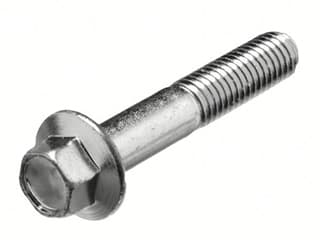

Холодновысадочный станок для болтов с шестигранной головкой и фланцем

Автомат холодновысадочный 4-х позиционный 4-х ударный для болтов RBF19B4SL
Болт с шестигранной головкой и фланцем Болт с шестигранной головкой и фланцем.
Класс прочности 88, 109.
Резьба мелкая
Покрытие - цинк
М12х1.25х115

чертёж болта

чертёж болта


Холодновысадочный станок для болтов с шестигранной головкой и фланцем и заостренным концом

Автомат холодновысадочный 4-х позиционный 4-х ударный для болтов RBF24B4S

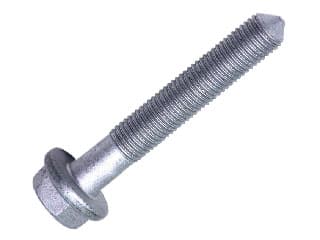

Болт с шестигранной головкой и фланцем и заостренным концом Болт с шестигранной головкой и фланцем и заостренным концом.
Класс прочности 88, 109.
Резьба мелкая
Покрытие - цинк
М14х1.5х50
М14х1.5х90

чертёж болта

чертёж болта


Холодновысадочный автомат для болтов крепления колеса

Автомат холодновысадочный 5-ти позиционный 5-ти ударный для болтов RBF19B5S

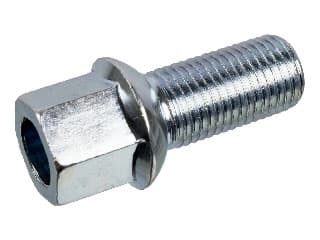

Болт крепления колеса Болт крепления колеса.
Класс прочности 88, 109.
Резьба мелкая
Покрытие - цинк
M12х1.25х55

чертёж болта

чертёж болта



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ

Модель оборудования Количество позиционных ковочных станций Количество ударов Спецификация изделий Производительность
Диаметр Длина
Автомат холодновысадочный двухпозиционный двухударный для болтов серии RBF 2 2 M4-M16 10 мм - 150 мм 120-300 шт/мин
Автомат холодновысадочный трёхпозиционный трёхударный для болтов серии RBF 3 3 M4-M30 10 мм - 300 мм 40-300 шт/мин
Автомат холодновысадочный четырёхпозиционный четырёхударный для болтов серии RBF 4 4 M3-M30 8 мм - 360 мм 40-300 шт/мин
Многопозиционные холодновысадочные станки для болтов серии RBF 5, 6, 7 5, 6, 7 M4-M30 10 мм - 355 мм 40-240 шт/мин



ОСОБЕННОСТИ КОМПЛЕКТАЦИИ СТАНКОВ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ

Стандартная комплектация холодновысадочного оборудования для производства болтов
Компоненты оборудования Количество единиц/ спецификация
Двигатель (4/6 полюсов) переменного тока с коробкой передач на 6 скоростей либо двигатель переменного тока (6 полюсов) с инвертором. 1 шт.
Электрический шкаф управления с PLC производства Mitsubishi (Япония) 1 шт.
Тормозная система дисковая пневматическая 1 шт.
Размотчик проволоки 1 шт.
Модель-S стандартный поворотный стенд
Модель-B стандартный поворотный стенд с правильным механизмом проволоки
Модель-A горизонтальный гидравлический размотчик
Модель-D горизонтальный гидравлический размотчик
Модель-P горизонтальный гидравлический размотчик
Модель-T горизонтальный гидравлический размотчик
Бак с охлаждающим маслом 1 шт.
Система очистки от масляного тумана 1 шт.
Поворотный 180° передаточный механизм 1 шт.
Запасные части стандартные
Рабочая платформа 1 шт.
Руководство по эксплуатации, чертежи запасных частей, электрические схемы, чертежи фундамента оборудования. 1 шт.


Система обнаружения неисправностей

  • Датчик недостаточного давления воздуха
  • Детектор ошибок подачи заготовки
  • Детектор отсутствия заготовки
  • Детектор неисправности цепи
  • Датчик неисправности выталкивателя пуансона
  • Датчик перегрузки двигателей (масляных, охлаждающих, вентиляторов)
  • Датчик уровня масла
  • Датчик неисправности пневматической муфты
  • Датчик неисправности пневматической муфты с ручным управлением
  • Датчик неисправности инвертора
  • Датчик неисправности экрана для мониторинга по значению сил (если устройство мониторинга поставляется с оборудованием)



Конструктивные особенности высадочного оборудования для болтов

особенности конструкции холодновысадочных станков
особенности конструкции холодновысадочных станков

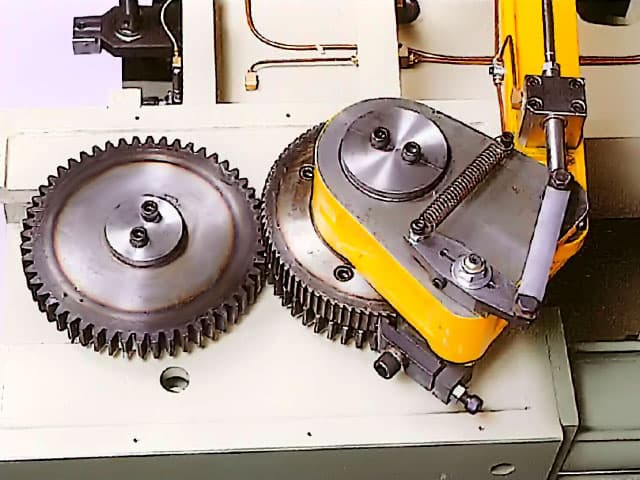

механизм подачи заготовки

Оборудован двумя подающими роликами для подачи заготовки при высадке болтов малых размеров.

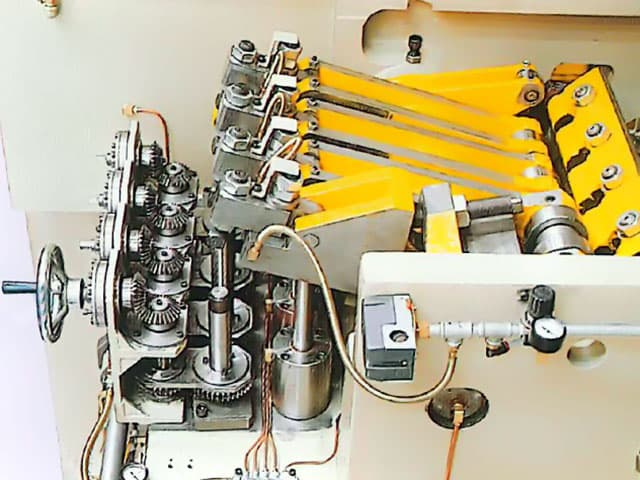

регулировка длины выталкивателя

Маховичок ручного управления обеспечивает настройку длины выталкивателя.

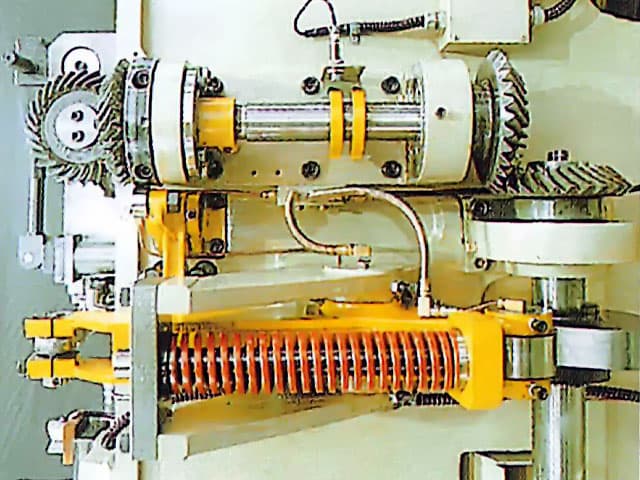

механизм для извлечения оправки

Механизм для извлечения оправки может быть установлен по требованию Заказчика

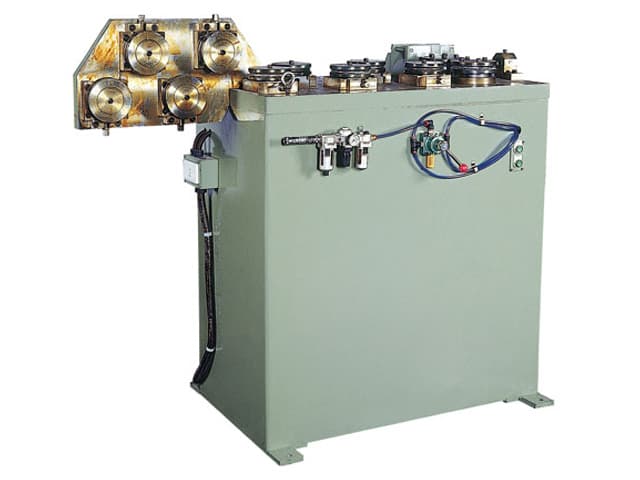

правильный механизм для проволоки

Моторизированный правильный механизм коробчатого типа обеспечивает стабильный процесс выпрямления катанки (для проволоки диаметром более 18 мм).

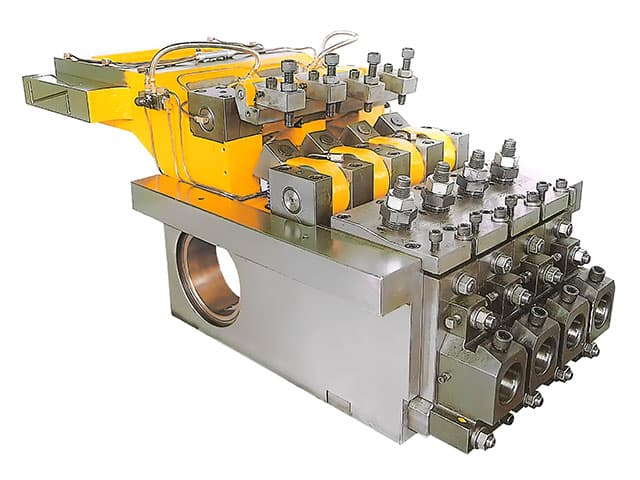

основная рама

Главный суппорт с верхним рычагом обеспечивает абсолютную стабильность и прямолинейный поступательный процесс высадки. Автоматическая остановка при перегрузке механизма выталкивателя пуансона. Рама изготовлена из высокопрочного чугуна с шаровидным графитом (JIS FCD 55). Держатели пуансонов изготовлены из легированной стали FCD 70. Держатели пуансонов на торце цилиндра расположены параллельно и могут регулироваться независимо друг от друга в любом направлении.


пневматический механизм подачи заготовки

Пневматический тип подачи заготовки SACMA обеспечивает высокоскоростной и стабильный процесс высадки.

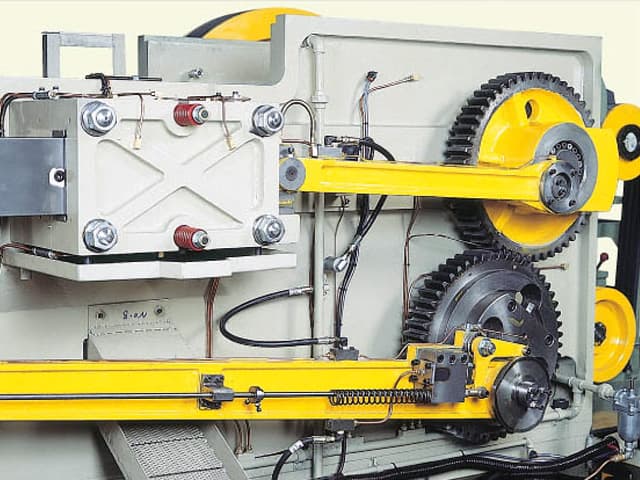

отрезной механизм холодновысадочного автомата

Мощный отрезной механизм с системой S-CAM приводится в действие непосредственно от коленчатого вала и перемещается в горизонтальной плоскости.

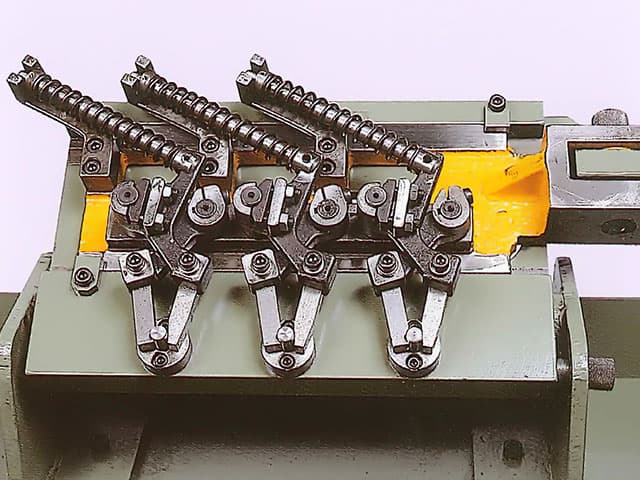

передаточные пальцы

Передаточные пальцы открытого и закрытого типов обеспечивают надежный захват заготовки.

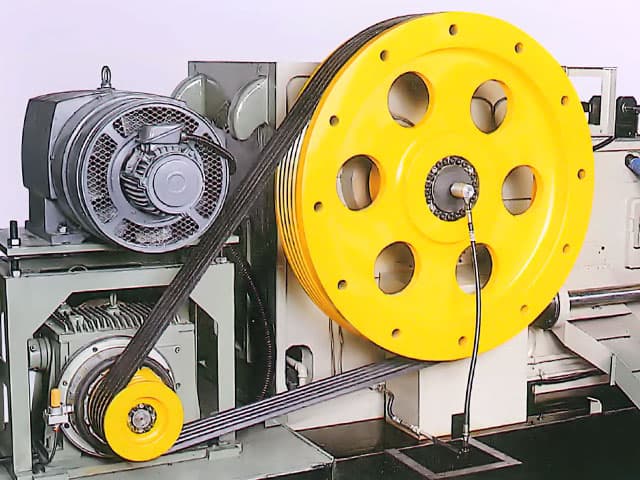

Тормозной мотор

Остановка оборудования для холодной высадки болтов происходит автоматически в двух случаях:

  • аварийная остановка - немедленная остановка в течении одного хода;
  • обычная остановка - возможность очистки заготовок перед остановкой (таймер).

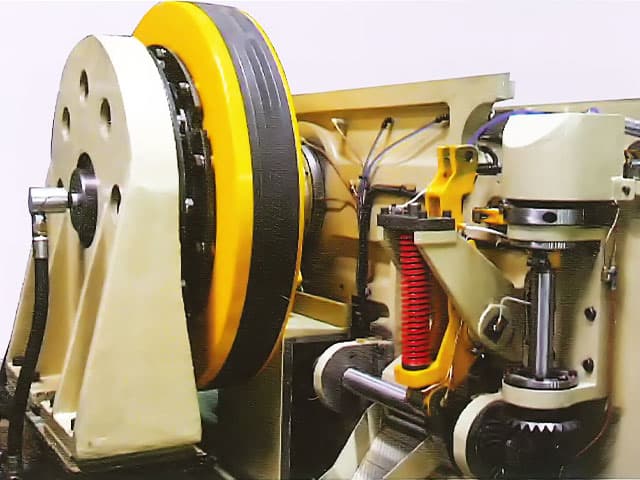

пневматическое сцепление и тормозная система

Пневматическая муфта и тормозная система позволяют маховому колесу продолжать работать в ненагруженном состоянии, чтобы сохранить импульс движения маховика.


Пневматическая система передачи типа SACMA предлагает еще один вариант высокоскоростной и стабильной передачи заготовок (опция).

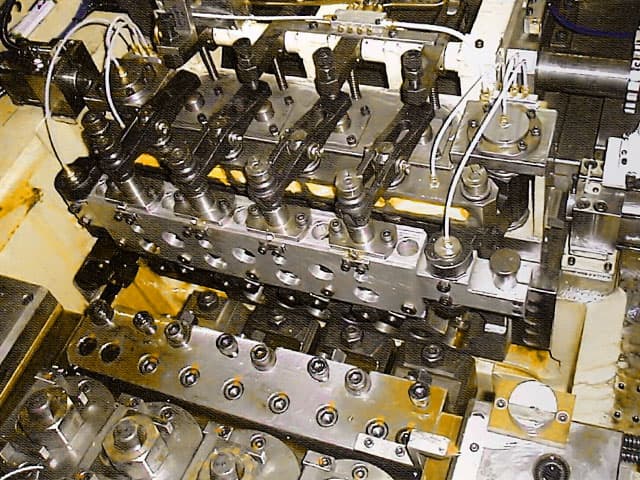

Станция №1 без зажима обеспечивает удобство для операторов при настройке. Она управляется кнопкой (опция).

Регулировка длины подачи осуществляется с помощью системы серводвигателя, управляемого кнопкой (опция).


Быстрая смена инструмента

Для смены инструментальной оснастки при производстве различных видов продукции или замены матриц / пуансонов внутри станка, оператор холодновысадочного оборудования может использовать кран-балку для демонтажа модуля инструментов и заменить его на модуль с другим инструментом, что значительно сокращает трудозатраты и гарантирует безопасность персонала и удобство эксплуатации. Опция очень полезна при производстве большого ассортимента продукции при мелкосерийном производстве.

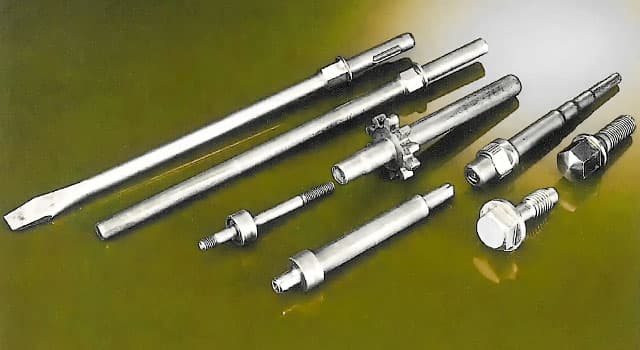

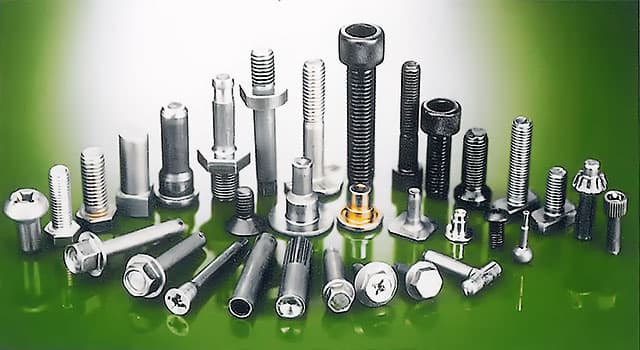

ПРОДУКЦИЯ, ПРОИЗВОДИМАЯ ОБОРУДОВАНИЕМ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ ХОЛОДНЫМ СПОСОБОМ

Тайвань Метиз Альянс поставляет холодновысадочные автоматы с 2-мя, 3-мя, 4-мя, 5-ю, 6-ю, 7-ю позиционными ковочными станциями для производства болтов различной формы, диаметра и длины. Это оборудование поддерживает три режима подачи заготовок для болтов, включая пружинный, синхронный и пневматический режим подачи, оборудование оснащено пневматическим сцеплением и тормозом, регулировка скорости контролируется инвертором.

Поставляемое оборудование производит болты диаметром M3, M4, M5, M6, M8, M10, M12, M16, M20, M22, M24, M27, M30, длиной до 355 мм.

болты М4 - М30

Данная продукция производится на холодновысадочных станках с 2-мя, 3-мя, 4-мя позиционными ковочными станциями.
Диаметр болтов М4-М30, длина болтов 10 мм - 300 мм.

болты M3 - M30

Данная продукция производится на оборудовании серии RBF с 4-мя, 5-ю, 6-ю, 7-ю позиционными ковочными станциями.
Диаметр болтов М3-М30, длина болтов 8 мм - 360 мм.



ЦЕХ С ОБОРУДОВАНИЕМ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ ХОЛОДНЫМ СПОСОБОМ

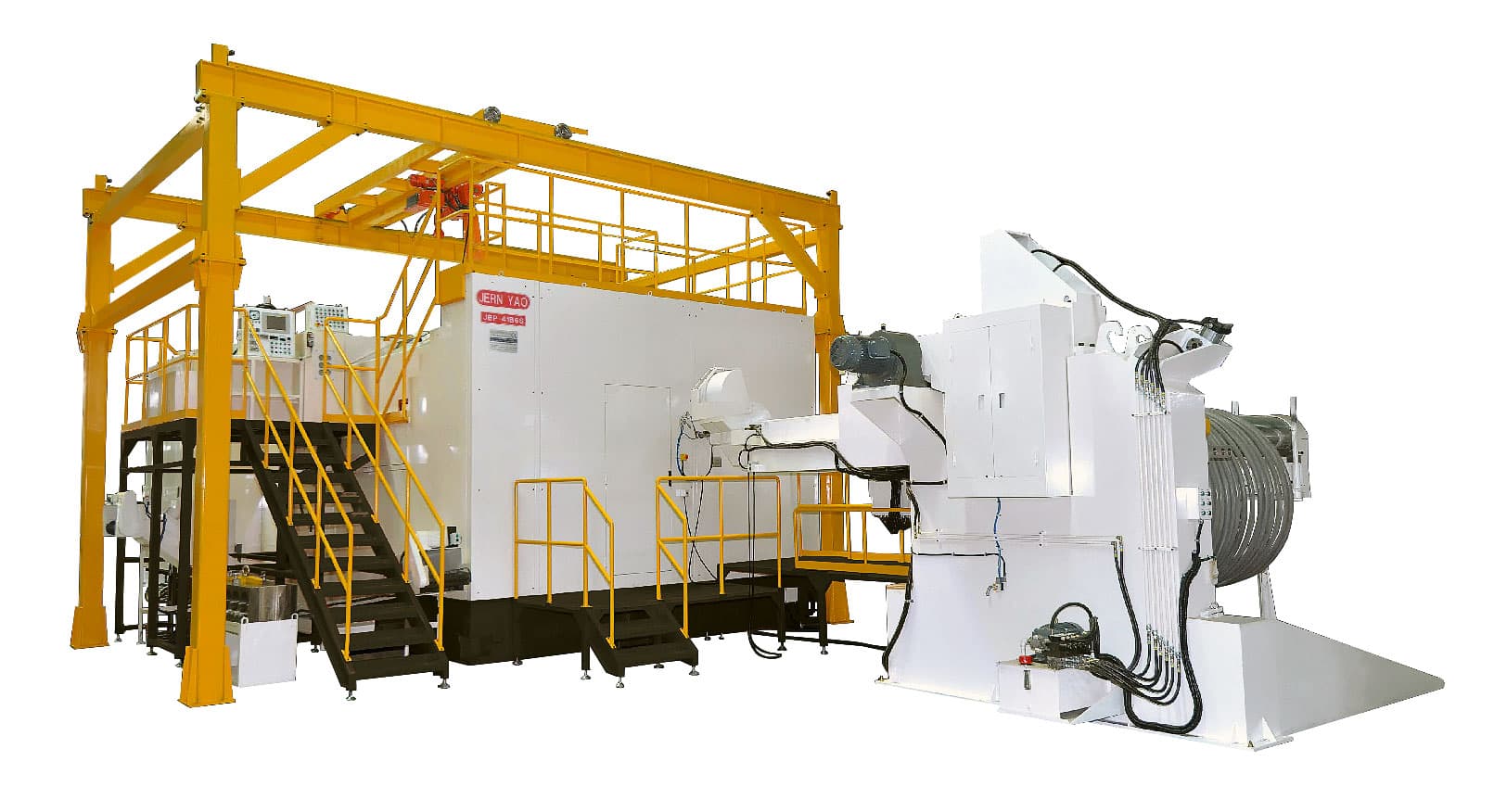

Автомат холодновысадочный четырёхпозиционный четырёхударный для болтов

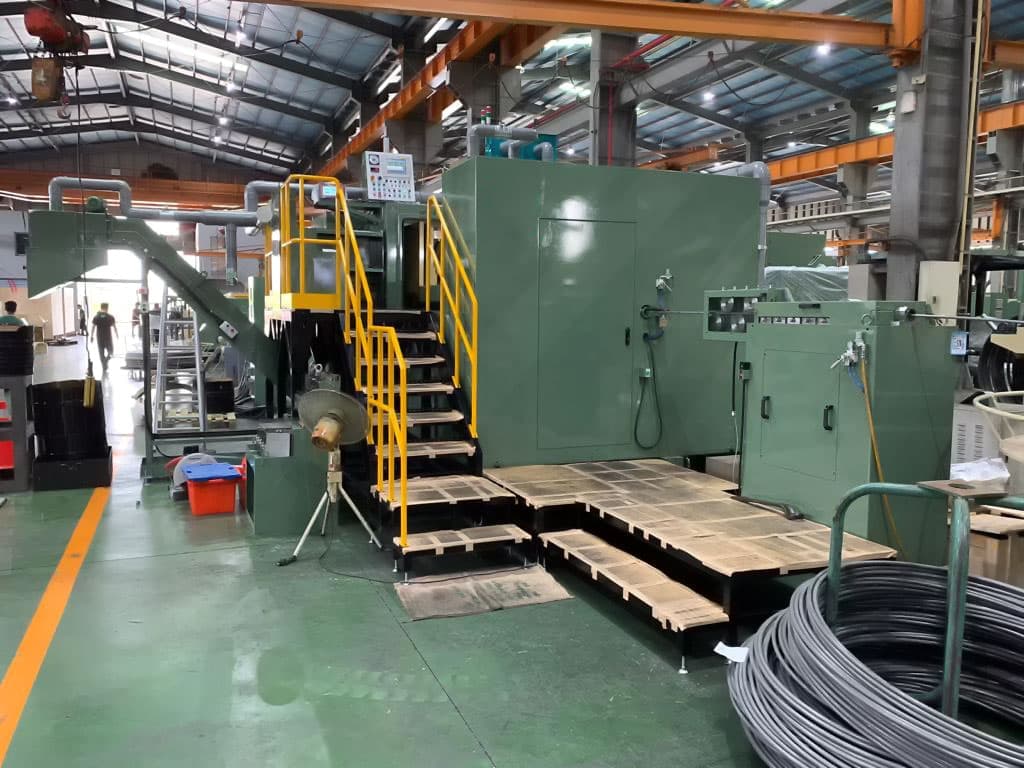

Автомат холодновысадочный 4-х позиционный 4-х ударный для болтов RBF-24B4S


Автомат холодновысадочный четырёхпозиционный четырёхударный для болтов

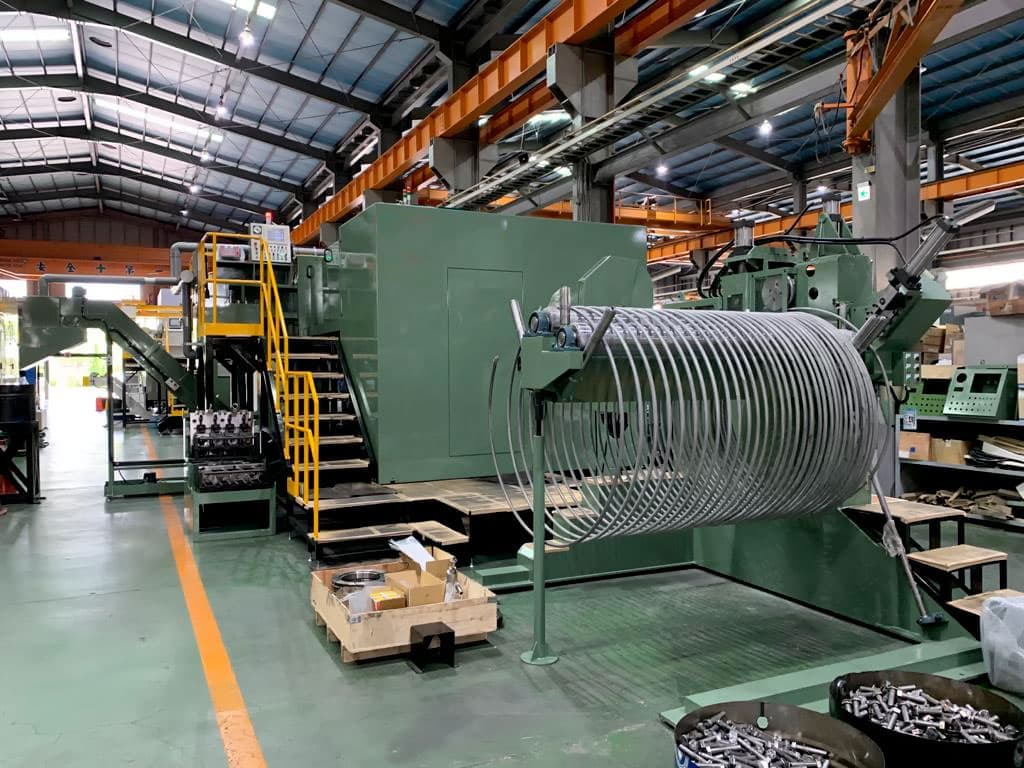

Автомат холодновысадочный 4-х позиционный 4-х ударный для болтов RBF-30B4S

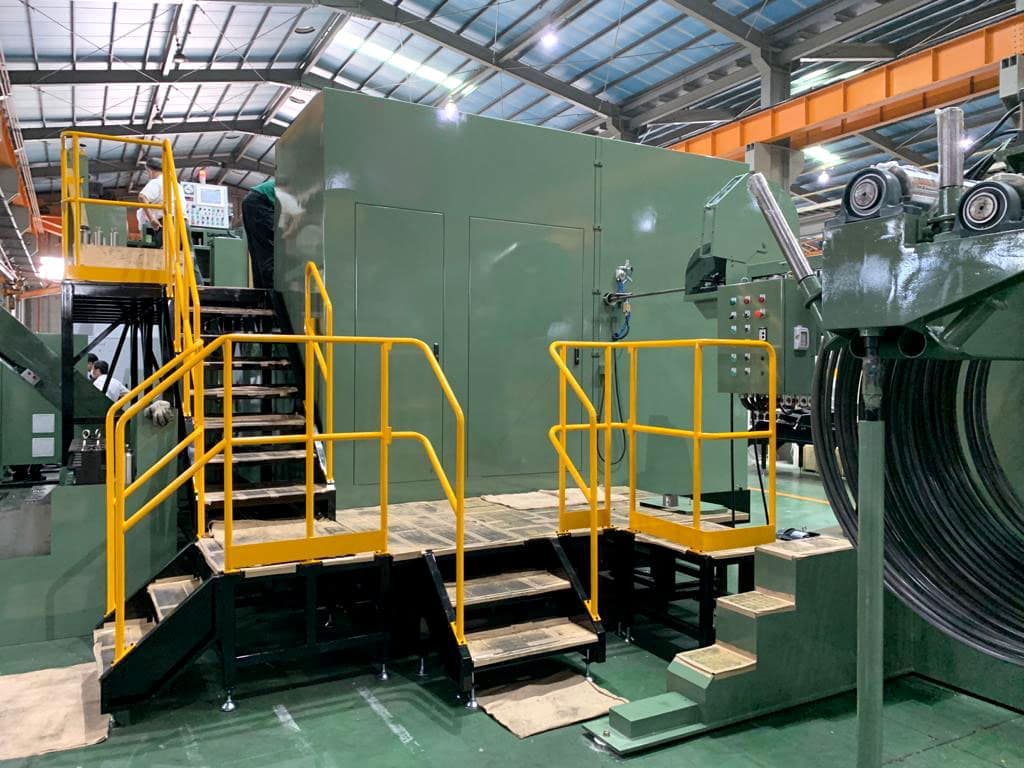

Автомат холодновысадочный пятипозиционный пятиударный для болтов
Автомат холодновысадочный 5-ти позиционный 5-ти ударный для болтов RBF-36B5S

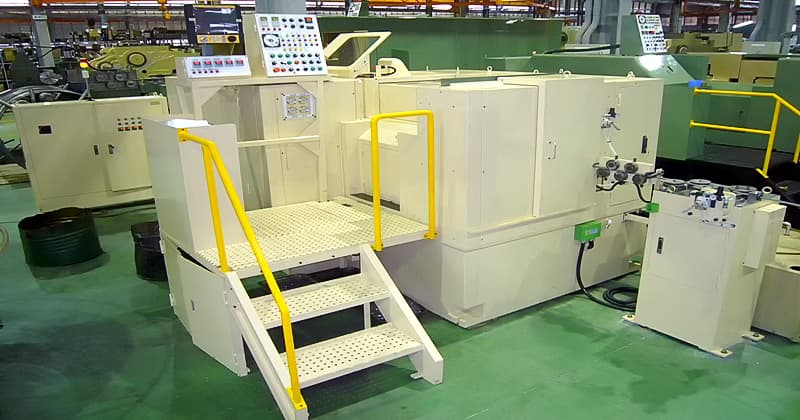

холодновысадочное оборудование для производства болтов



ПРОВЕРКА ХОЛОДНОВЫСАДОЧНОГО ОБОРУДОВАНИЯ ДЛЯ БОЛТОВ НА ХОЛОСТОМ ХОДУ ПЕРЕД ОТГРУЗКОЙ



Краткое описание производства болтов по технологии холодной высадки

Проволока подаётся из бухт на холодновысадочный станок-автомат, который отрезает заготовку требуемой длины, далее формирует головку, подголовник и фаску (при наличии) и стержень будущего болта. Далее эти заготовки передаются на резьбонакатной станок, который формирует наружную резьбу болта.

Для полного цикла производства болтов с низкими классами прочности необходимы комплект станков:

  • многопозиционный холодновысадочный автомат (* см. Примечание);
  • резьбонакатной автомат (как правило, на плоских плашках).

Для полного цикла производства болтов низких классов прочности с антикоррозионным покрытием необходим следующий комплект оборудования:

  • многопозиционный холодновысадочный станок (* см. Примечание);
  • резьбонакатной автомат (как правило, на плоских плашках);
  • линия антикоррозионного покрытия (цинкования, фосфатирования или др.)

Для полного цикла производства болтов с высоким классом прочности и антикоррозионным покрытием необходим такой комплект оборудования:

  • многопозиционный холодновысадочный станок автомат (* см. Примечание);
  • резьбонакатной автомат (как правило, на плоских плашках);
  • линия термической обработки;
  • линия антикоррозионного покрытия.
Примечание: в зависимости от сложности болта выбирается число позиций штамповки станка: обычно 3 или 4 позиции. Также в зависимости от длины болта подбирается стандартный или длинноходовой высадочный станок.



Инструмент для холодновысадочных станков для производства болтов

Тайвань Метиз Альянс поставляет полный ассортимент инструмента для холодновысадочных автоматов для производства болтов: широкий ассортимент пуансонов и матриц для высадки, твердосплавный инструмент для холодной высадки (ножи, отрезные втулки, твёрдосплавные вставки и сердечники), выталкиватели, заталкиватели, отрезные ножи, гильзы, обоймы, втулки, детали по чертежам клиентов (сложный инструмент и вспомогательная оснастка), детали станков и машин (ролики и призмы механизмов подачи проволоки, держатели матриц и пуансонов, быстроизнашивающиеся и запасные части к различным типам оборудования).
