ЦЕНТРИФУГИ ДЛЯ ЦИНК-ЛАМЕЛЬНОГО ПОКРЫТИЯ НА КРЕПЁЖНЫЕ ИЗДЕЛИЯ И ДЕТАЛИ

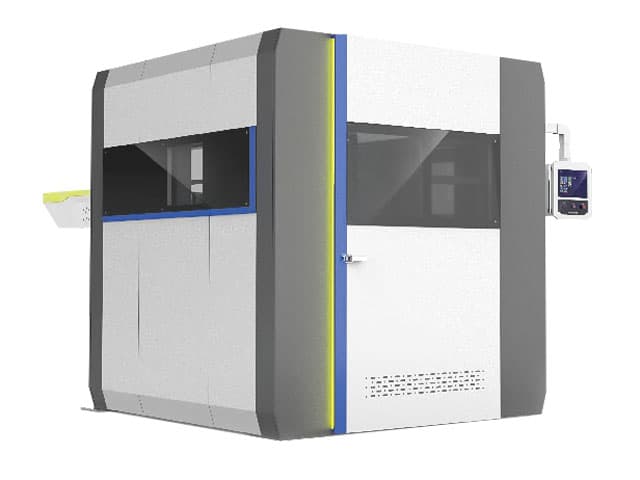

Автоматическая центрифуга наклонного типа для нанесения покрытия на крепежные изделия и детали SK400
Основные преимущества центрифуги наклонного типа SK400
- Равномерное покрытие 360°: гарантирует безупречную обработку заготовок со всех сторон.
- Наклон чаши на 75°: оптимальный угол наклона, адаптируемый под геометрию конкретных изделий.
- Высокая скорость цикла: время обработки одной партии - всего 3 минуты 30 секунд.
- Максимальная универсальность: совместимость с разными типами покрытий.
- Интеллектуальное управление: полностью автоматизированный контроль всех рабочих параметров.
Особенности конструкции центрифуги
- Система нанесения покрытия методом центрифугирования: обеспечивает эффективное распределение покрытия и удаление его излишков.
- Единая электрическая и пневматическая система: надежный комплекс автоматики и контроля давления.
- Роботизированная загрузка: автоматическая подача деталей при помощи манипулятора.
- Автоматическое взвешивание: точное дозирование загружаемых партий продукции.
- Опрокидывающее устройство выгрузки: бережная и быстрая разгрузка обработанных изделий.
Технические характеристики центрифуги для нанесения покрытия на крепеж и детали SK400
| Параметр | Единица измерения | Значение |
|---|---|---|
| Размеры корзины (диаметр × высота) (могут быть изменены по запросу) | мм | Ø 800 × 500 |
| Максимальная грузоподъемность системы погружения | кг | 1200 |
| Максимальная вместимость корзины для заготовок | кг | 160 |
| Номинальная загрузочная емкость | кг | 120 |
| Угол наклона механизма центрифуги | ° | 0-75 (зависит от геометрии деталей) |
| Мощность охлаждающего устройства | л.с. | 3-5 |
| Общая мощность | кВт | 25 |

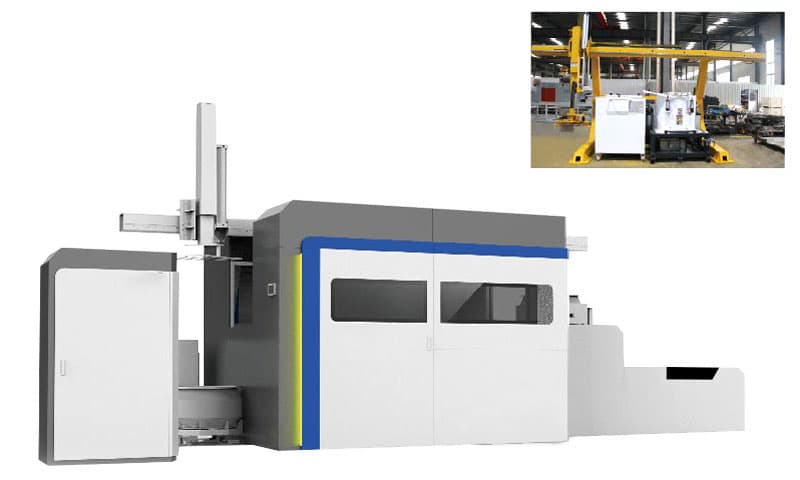

Малогабаритная автоматическая центрифуга с роботом-манипулятором для нанесения покрытия на крепежные изделия и детали KD400
Особенности технологического процесса
Данная автоматическая центрифуга сочетает в себе все преимущества традиционного полуавтоматического оборудования для нанесения покрытия, но при этом оснащена современной высокотехнологичной системой управления, что позволяет полностью автоматизировать весь рабочий цикл. Малогабаритная автоматическая центрифуга с роботом-манипулятором KD400 обеспечивает высокую эффективность производства, стабильность параметров готовой продукции и позволяет существенно снизить затраты на ручной труд.
Особенности конструкции
- Автоматическая работа манипулятора: роботизированное перемещение и позиционирование заготовок без участия оператора.
- Автоматическое взвешивание: точный весовой контроль загружаемых партий изделий.
- Автоматическая загрузка: оптимизированная система подачи изделий в рабочую зону.
- Опрокидывающее устройство выгрузки: механизм переворота чаши для быстрой и аккуратной выгрузки готовой продукции.
Технические характеристики центрифуги с роботом-манипулятором KD400
| Параметр | Единица измерения | Значение |
|---|---|---|
| Диаметр корзины | мм | Ø 800 |
| Номинальная вместимость корзины для заготовок | кг | 100 |
| Скорость вращения центрифуги | об/мин | 100-350 |
| Объем загрузки жидкого состава (покрытия) | л | 280-320 |
| Мощность охлаждающего устройства | л.с. | 3 |
| Общая мощность | кВт | 15 |

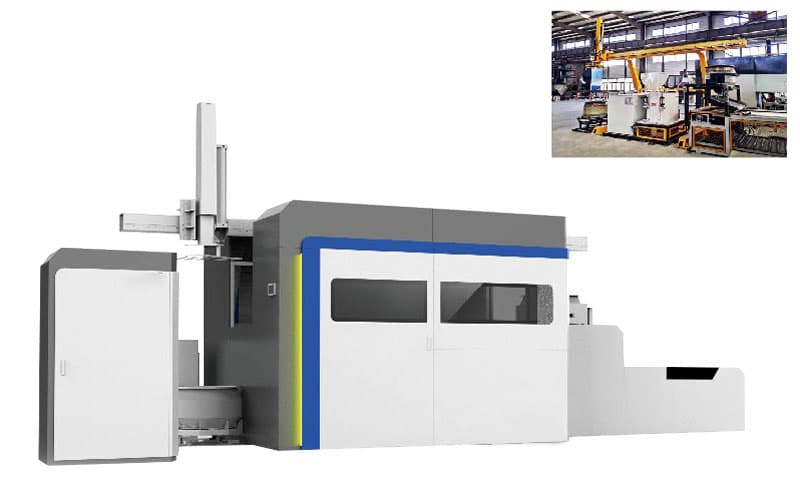

Крупногабаритная автоматическая центрифуга с роботом-манипулятором для нанесения покрытия на крепежные изделия и детали KD400-В
Описание автоматической центрифуги
Крупногабаритная автоматическая центрифуга с роботом-манипулятором KD400-В включает в себя следующие компоненты:
- Бак погружения из нержавеющей стали SUS304.
- Центрифуга для центробежной сушки и сброса излишков покрытия (без наклона).
- Корпус установки и крышка бака.
- Устройство перемешивания жидкого состава (покрытия).
- Система возврата жидкого состава.
- Система регулирования температуры состава.
- Роторная система транспортировки заготовок (подъемный механизм с гидроцилиндром).
- Система управления перемешиванием состава и загрузочная корзина.
- Тележка с устройством опрокидывания для подачи материала.
- Телескопический сетчатый ленточный конвейер.
- Система взвешивания.
- Роботизированный манипулятор для перемещения корзин.
- Устройство опрокидывания корзины и выгрузки деталей.
Основные технические параметры центрифуги
- Типы обрабатываемых изделий: крепежные изделия, штамповочные детали, детали нестандартной формы (по индивидуальному запросу).
- Время цикла: 2 минуты 30 секунд на одну корзину (может регулироваться).
- Загрузочная емкость: 250 кг на одну корзину.
- Производительность: 6 тонн в час при цикле «одно погружение - одна сушка».
- Требования к качеству продукции: для нанесения покрытия Дакромет требуется применение технологии «два погружения - две сушки» или «три погружения - три сушки».
- Толщина готового покрытия: 6-10 мкм.
Технические характеристики крупногабаритной центрифуги с роботом-манипулятором KD400-В
| Параметр | Единица измерения | Значение |
|---|---|---|
| Диаметр корзины | мм | Ø 800 |
| Вместимость корзины для заготовок | кг | 250 |
| Скорость вращения центрифуги | об/мин | 100-350 |
| Объем загрузки жидкого состава (покрытия) | л | 300-340 |
| Мощность охлаждающего устройства | л.с. | 3 |
| Общая мощность | кВт | 20 |

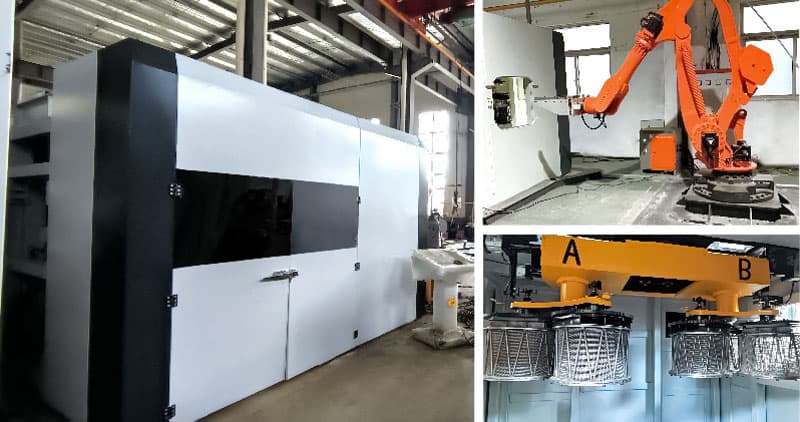

Автоматические центрифуги с шестью корзинами для нанесения покрытия на крепежные изделия и детали серии HBR
Основные преимущества оборудования
- Защита заготовок от повреждений: современная, продуманная конструкция исключает повреждение деталей в процессе обработки.
- Универсальность: совместимость с самыми разными типами покрытий.
- Интеллектуальное управление: полностью автоматизированный контроль рабочего цикла.
- Постоянный мониторинг рабочего процесса: непрерывное отслеживание параметров работы оборудования в режиме реального времени.
Краткое описание оборудования
Автоматическая центрифуга с шестью корзинами серии HBR представляет собой эффективное решение для нанесения любых видов хромсодержащих и бесхромовых покрытий Дакромет (как на водной, так и на масляной основе) на крепежные изделия и прочие детали различной формы. Данное оборудование также эффективно применяется для поверхностной окраски и финишной герметизации изделий, обработанных бесцинковыми и безалюминиевыми составами.
Технические характеристики центрифуг с 6 корзинами серии HBR
| Параметр | Единица измерения | Модель | |
|---|---|---|---|
| HBR200 | HBR250 | ||
| Диаметр корзины | мм | Ø 400 | Ø 500 |
| Вместимость одной корзины | кг | 20 | 40 |
| Длина обрабатываемых изделий | мм | ≤ 100 | ≤ 150 |
| Максимальное время цикла | с | 180 | 180 |
| Максимальная производительность | кг/ч | 1200 | 2400 |
| Система взвешивания | комплект | 1 | 1 |
| Мощность центрифуги | кВт | 5,5 (ABB) | 7,5 (ABB) |

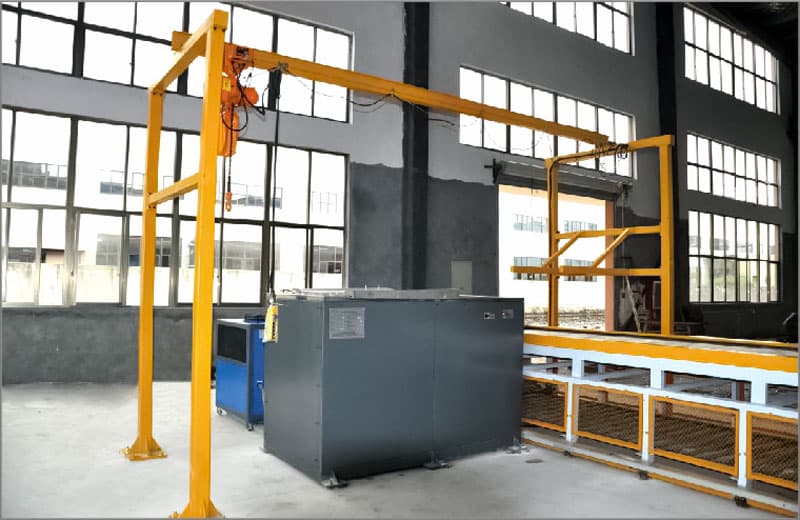

Полуавтоматические центрифуги для нанесения покрытия на крепежные изделия и детали серии СBR
Данное оборудование является надежным и экономичным производственным решением для обработки стандартных крепежных изделий, а также различных деталей и штамповочных заготовок малого размера.
Основные преимущества оборудования
- Простота конструкции: высокая надежность и экономическая выгодность.
- Простота управления: легкость в эксплуатации и отсутствие необходимости в долгом обучении персонала.
- Удобство технического обслуживания: быстрый доступ к ключевым элементам оборудования для проведения технического обслуживания.
Технические характеристики центрифуг серии СBR
| Параметр | Единица измерения | Модель | |
|---|---|---|---|
| СBR325 | СBR400 | ||
| Диаметр корзины | мм | Ø 650 | Ø 800 |
| Вместимость корзины для заготовок | кг | 80 | 100 |
| Максимальная скорость вращения центрифуги | об/мин | 350 | 400 |
| Объем загрузки жидкого состава (покрытия) | л | 220 | 300 |
| Мощность охлаждающего устройства | л.с. | 3 | 5 |
| Общая мощность | кВт | 13 | 15 |

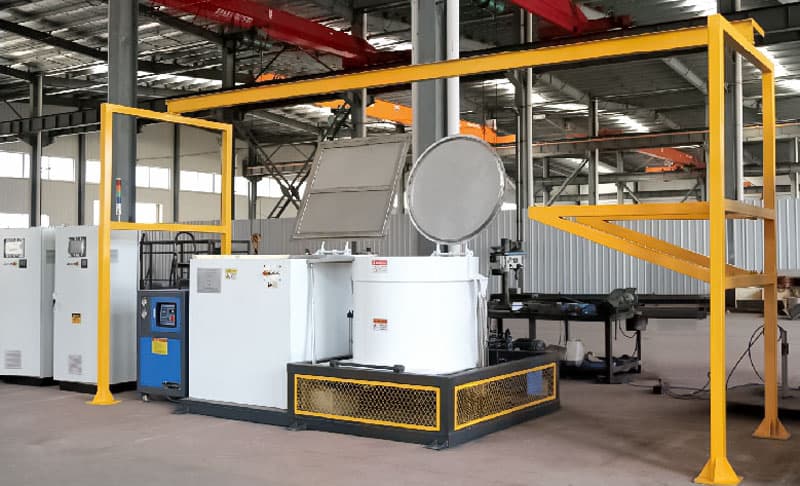

Центрифуга наклонного типа для нанесения покрытия на крепежные изделия и детали KD400-А
Описание центрифуги
Центрифуга наклонного типа KD400-А предназначена для нанесения любых видов жидких составов Дакромет, покрытий на основе дисульфида молибдена, тефлона, а также финишных герметизирующих составов на крепежные изделия и прочие детали малого размера. Наклонная конструкция обеспечивает идеальную равномерность покрытия и полное отсутствие непокрытых зон и скоплений (наплывов) жидкости в пазах деталей.
Основные компоненты оборудования
- Система нанесения покрытия методом погружения.
- Центрифуга.
- Система управления.
Технические характеристики центрифуги для нанесения покрытия на крепеж KD400-А
| Параметр | Единица измерения | Значение |
|---|---|---|
| Максимальная производительность | кг/ч | 1200 |
| Максимальная загрузочная емкость корзины | кг | 100 |
| Диаметр корзины | мм | Ø 800 |
| Минимальное время цикла | с | 240 |
| Скорость вращения центрифуги | об/мин | 0-340 |
| Вес обрабатываемых изделий | кг | ≤ 10 |
| Длина обрабатываемых изделий | см | ≤ 600 |

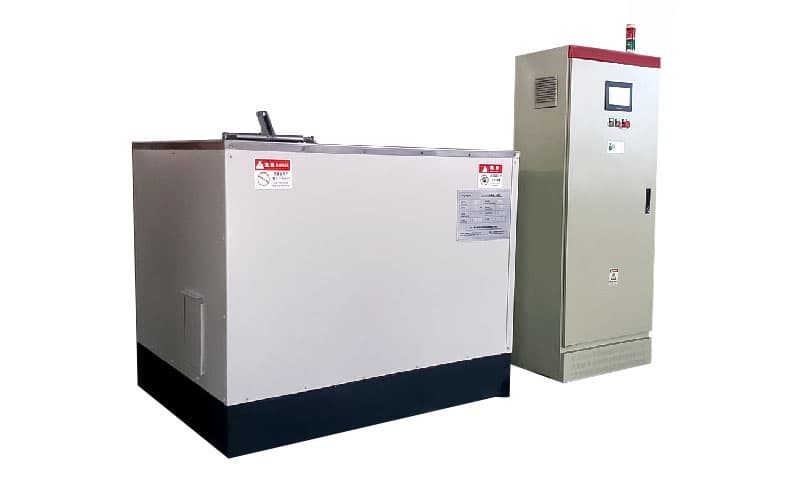

Компактная центрифуга для нанесения покрытия на крепежные изделия и детали LD400
Описание оборудования
Компактная центрифуга LD400 не занимает много места и одинаково эффективна для нанесения любых видов жидких составов Дакромет, покрытий на основе дисульфида молибдена, тефлона, а также финишного герметизирующего покрытия на крепежные изделия и различные детали малого размера.
Основные преимущества
Основным преимуществом центрифуги LD400 является её моноблочная конструкция «два в одном»: установка погружения и центрифуга находятся в едином корпусе, таким образом, все технологические процессы происходят внутри одного закрытого бака. Интегрированная система позволяет существенно снизить объем первоначальной заливки жидкого состава (покрытия), что обеспечивает максимальную экономию.
Основные компоненты оборудования
- Система нанесения покрытия методом погружения.
- Центрифуга.
- Система управления.
- Система подъема и опускания бака с жидким составом.
- Система быстрой замены рабочего бака.
Технические характеристики компактной центрифуги LD400
| Параметр | Единица измерения | Значение |
|---|---|---|
| Максимальная производительность | кг/ч | 1000 |
| Максимальная загрузочная емкость корзины | кг | 80 |
| Минимальное время цикла | с | 180 |
| Скорость вращения центрифуги | об/мин | 0-320 |
| Вес обрабатываемых изделий | г | ≤ 1000 |
| Длина обрабатываемых изделий | мм | ≤ 200 |
