ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ГВОЗДЕЙ ХОЛОДНЫМ СПОСОБОМ


Комплексная линия для холодной высадки гвоздей, нарезки резьбы и сборки готовых гвоздей в бобины для пневмопистолетов


Применение гвоздей в ленте

гвозди для пневмопистолета

Гвозди барабанные для пневмопистолета используются в промышленной цеховой работе при сборке различной деревянной тары. Кровельные гвозди используются при строительных работах для крепления кровельных покрытий зданий. Так же, бывают и специальные толевые гвозди,  которые отличаются другим диаметром шляпки и самого стального стержня. Гвозди реечные с круглой шляпкой сваренные на пластиковой ленте с углом наклона 21 градус DIN EN10230 PE-Strips.

Область применения - различные деревянные каркасы, заборы, ограждения, кабельные барабаны, поддоны, деревянное домостроение. Гвозди реечные с D-образной шляпкой склеенные на бумажной ленте с углом склейки 34 градуса. Основное применение - работа гвоздезабивными инструментами при производстве каркасных конструкций и деревянном домостроении.

Тайвань Метиз Альянс предлагает под ключ комплексную линию для холодной высадки гвоздей, нарезки резьбы и сборки готовых гвоздей в барабанную обойму для гвоздезабивных пневмопистолетов производительностью до 2500 шт/мин.

Состав линии для производства гвоздей в ленте под ключ

Линия состоит из 3х основных компонентов:

  1. Оборудование для холодной высадки гвоздей.
  2. Резьбонакатное оборудование для формирования резьбы на гвоздях (например, в случае производства винтовых гвоздей или гвоздей с кольцевой резьбой).
  3. Оборудование для сварки гвоздей стальной проволокой в барабанную обойму для нейлера (высокоскоростной станок-коллатор).


Особенности оборудования

  • Оборудование может поставляться как отдельно, по компонентам так и под ключ (3 в 1).
  • Важной особенностью оборудования является его высокая производительность до 2500 шт/мин
  • Срок изготовления линии оборудования под ключ составляет 3-4 месяца.



Высокоскоростное оборудование для холодной высадки гвоздей (компонент 1)


Высокоскоростной гвоздильный станок с шумозаглушающей крышкой серии RG-5G

высокоскоростной гвоздильный станок
RG-5G высокоскоростной гвоздильный станок
RG-5G
Модель гвоздильного станкаRG-5G
Диаметр гвоздя2.0 - 2.5 мм
Длина гвоздя32 - 50 мм
Производительностьдо 800 шт/мин
Потребляемая мощность7 кВт
Напряжение питания3 фазы/ переменный ток 380В / 50~60 Гц
Габариты оборудования, Д × Ш × В1350 × 900 × 1260 мм
Вес2500 кг
КатанкаSAE1008-1010


Комплект оборудования включает:

  • разматывающее устройство для проволоки (максимально 1 тонна);
  • электронный шкаф управления с ПЛК;
  • один комплект формовочного инструмента;
  • кожух с шумозаглушающей крышкой;
  • монтажный комплект;
  • инструкция по эксплуатации на русском языке.
В оборудовании применяются комплектующие всемирноизвестных компаний: подшипники NSK (Япония), датчики Omron (Япония), электрические компоненты Schneider (Франция).



Видео работы высокоскоростного гвоздильного станка серии RG-5G




Высокоскоростной гвоздильный станок с шумозаглушающей крышкой серии RG-9G

высокоскоростной гвоздильный станок
RG-9G высокоскоростной гвоздильный станок
RG-9G
Модель гвоздильного станкаRG-9GRG-9G-XZ
Шляпка гвоздякруглаяD-образная
Диаметр гвоздя2.0 - 3.5 мм
Длина гвоздя45 - 90 мм
Производительностьдо 760 шт/мин
Потребляемая мощность7 кВт
Напряжение питания3 фазы/ переменный ток 380В / 50~60 Гц
Габариты оборудования, Д × Ш × В1400 × 1200 × 1100 мм
Вес2800 кг
КатанкаSAE1008-1010


Комплект оборудования включает:

  • разматывающее устройство для проволоки (максимально 1 тонна);
  • электронный шкаф управления с ПЛК;
  • один комплект формовочного инструмента;
  • кожух с шумозаглушающей крышкой;
  • монтажный комплект;
  • инструкция по эксплуатации на русском языке.
В оборудовании применяются комплектующие всемирноизвестных компаний: подшипники NSK (Япония), датчики Omron (Япония), электрические компоненты Schneider (Франция).



Видео работы высокоскоростного гвоздильного станка серии RG-9G




Высокоскоростной гвоздильный станок серии RG-13G (без шумозаглушающей крышки)

высокоскоростной гвоздильный станок
RG-13G высокоскоростной гвоздильный станок
RG-13


Модель гвоздильного станкаRG-13G
Диаметр гвоздя2.5 - 4.5 мм
Длина гвоздя70 - 130 мм
Производительностьдо 600 шт/мин
Потребляемая мощность14 кВт
Напряжение питания3 фазы/ переменный ток 380В / 50~60 Гц
Габариты оборудования, Д × Ш × В1500 × 1300 × 1300 мм
Вес4000 кг
КатанкаSAE1008-1055


Комплект оборудования включает:

  • разматывающее устройство для проволоки (максимально 2 тонны);
  • электронный шкаф управления с ПЛК;
  • один комплект формовочного инструмента;
  • защитный кожух;
  • монтажный комплект;
  • инструкция по эксплуатации на русском языке.
В оборудовании применяются комплектующие всемирноизвестных компаний: подшипники NSK (Япония), датчики Omron (Япония), электрические компоненты Schneider (Франция).

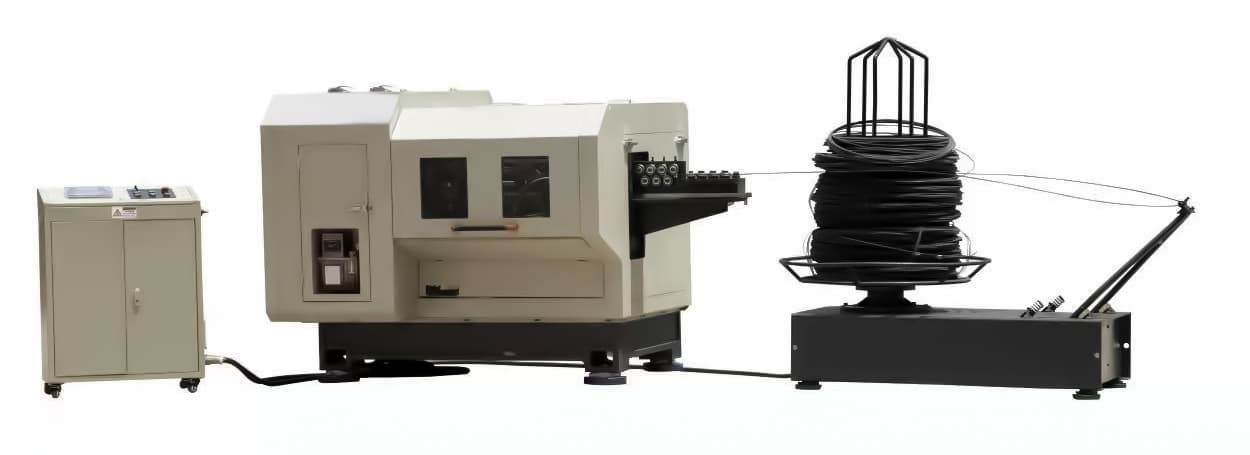

Высокоскоростной гвоздильный станок с шумозаглушающей крышкой серии RG-15G

высокоскоростной гвоздильный станок
RG-15G


Модель гвоздильного станкаRG-15G
Диаметр гвоздя2.5 - 4.5 мм
Длина гвоздя70 - 150 мм
Производительностьдо 550 шт/мин
Потребляемая мощность14 кВт
Напряжение питания3 фазы/ переменный ток 380В / 50~60 Гц
Габариты оборудования, Д × Ш × В1650 × 1200 × 1300 мм
Вес4500 кг
КатанкаSAE1008-1010


Комплект оборудования включает:

  • разматывающее устройство для проволоки (максимально 2 тонны);
  • электронный шкаф управления с ПЛК;
  • один комплект формовочного инструмента;
  • один кожух с шумозаглушающей крышкой;
  • монтажный комплект;
  • инструкция по эксплуатации на русском языке.
В оборудовании применяются комплектующие всемирноизвестных компаний: подшипники NSK (Япония), датчики Omron (Япония), электрические компоненты Schneider (Франция).




Конструктивные особенности гвоздильных станков

узел подачи проволоки

Устройство прецизионной подачи проволоки позволяет легко контролировать длину гвоздя. Погрешность длины каждого гвоздя контролируется в пределах ±0,3 мм. Уникальная комбинация подачи и отвода проволоки после резки позволяет полностью отделять гвоздь от стержня гвоздя для обеспечения максимального качества.


держатель отрезных ножей

Держатель отрезных ножей имеет специальную конструкцию (маятникового типа), отличающуюся более коротким ходом и малым механическим износом режущего инструмента. Высокая точность реза и защита режущего инструмента - ножи работают без прикосновения друг к другу. Срок службы одного комплекта ножей достигает до 10 миллионов резов. Конструкция позволяет легко настраивать расположение ножей.


двойная высадка

Режим двойной высадки - специальная конструкция с двойной матрицей и двойным пуансоном. Зажимные губки с углублением для гвоздей не нуждаются в частой замене и позволяют высаживать красивые, без следов ударов, круглые шляпки гвоздей равномерной толщины и выровненые точно по центру.


зажимные губки
Зажимные губки
пуансон
Пуансон
отрезные ножи
Отрезные ножи



Автоматический высокоскоростной резьбонакатной станок для накатки ершёных и винтовых гвоздей серии RS-B6-1 (компонент 2)

Резьбонакатной станок RS-B6-1Резьбонакатной станок RS-B6-1
Производительность2400 шт/мин
Диаметр гвоздя2.0 мм - 4.1 мм
Длина гвоздя30 - 90 мм
Длина резьбыдо 100 мм
Мощность двигателя5.5 кВт
Емкость вибробункера5 кг
Габариты оборудования, Д × Ш × В1400 × 1400 × 1600 мм
Вес нетто1300 кг


Комплект оборудования включает:

  • бункер для подачи гвоздей;
  • панель управления;
  • один комплект резьбонакатных плашек;
  • монтажный комплект;
  • инструкция по эксплуатации на русском языке.


Производительность стандартного комплекта резьбонакатных плашек 100-150 тонн гвоздей. При использовании более твердого материала плашек - стоимость и стойкость будут выше.



Эскиз резьбонакатного оборудования RS-B6-1

эскиз оборудования


Видео работы резьбонакатного станка для накатки ершёных и винтовых гвоздей




Оборудование для сварки гвоздей стальной проволокой в барабанную обойму для пневмопистолетов производительностью 2500 шт/мин серии RG-25 (компонент 3)

При производстве таких бобинных (барабанных) гвоздей под пневмопистолеты используются станки-коллаторы, приваривающие гвозди на проволоку. В качестве заготовки для станка-коллатора используются ершённые, винтовые либо специальные или гладкие гвозди. Станок-коллатор имеет встроенную систему покрытия лаком и окраски.

коллатор для увязки гвоздей металлической проволокий и сборки гвоздей в ленту
барабанные гвозди для гвоздезабивного пневмопистолета


Эскиз станка- коллатора для производства барабанных гвоздей серии RG25

Эскиз коллатора для барабанных гвоздей


Состав станка-коллатора для сварки гвоздей на проволоку

коллатор для увязки гвоздей металлической проволокий в ленту
  1. приемный механизм
  2. механизм переключения
  3. пластина накопления
  4. механизм прессования
  5. вибрационная чаша
  6. загрузочный бункер
  7. ролик подачи проволоки
  8. направляющая
  9. электрический шкаф управления
  10. колесо накопления
  11. шкаф для нанесения покрытий
  12. панель управления
  13. механизм резания
  14. механизм скручивания в катушку
  15. диск скручивания
  16. двигатель


Спецификация станка для изготовления барабанных гвоздей

станок для сборки гвоздей в ленту
  • Производительность: 2500 шт/мин
  • Диаметр гвоздя: 2.10 ~ 3.70 мм
  • Длина гвоздя: 25 ~ 100 мм
  • Угол наклона гвоздей в ленте: 0 и 16 градусов
  • Напряжение в сети: 380ВА, 3 фазы / 220В / 50 ~ 60Гц
  • Габариты оборудования (Ш × Д × В): 1500 × 5000 × 1800 мм
  • Количество гвоздей в обвязке: 200 ~ 400 шт.


Более подробная информация об станках-коллаторах для производства бобинных (барабанных) гвоздей под пневмопистолеты опубликована на странице.

Мы также поставляем оборудование для производства реечных гвоздей в бумажной обойме и коллаторы для производства барабанных и реечных гвоздей в пластиковой обойме.



Готовая продукция - гвозди для пневмопистолета

Гвозди для пневмопистолета, нейлера представляют собой набор по несколько десятков металлических гвоздей, соединенных в специальные бобины или кассеты для укладки в магазин пистолета. Служат для крепления деталей или материалов к основанию. Обеспечивают прочное соединение элементов. Применяются различные связки гвоздей в кассете. Связка проволокой, например, распространена при соединении гладких, винтовых и кольцевых гвоздей в барабанную обойму. А реечные гвозди связывают лентой из пластика или бумаги. Для паллет (они же деревянные поддоны) применяются барабанные гвозди до 400 штук в одной бобине. Для более прочного крепления применяют гвозди с кольцевой накаткой, а гвозди с винтовой накаткой гораздо легче входят в мерзлую древесину. Для работ с металлом или бетоном используют дюбель-гвозди в обойме из пластика. А для тех деталей, у которых место крепления, впоследствии, обрабатывается фрезой на станке, применяют гвозди из алюминия.

Гвозди для пневмопистолета Гвозди для пневмопистолета Гвозди для пневмопистолета


Пневмопистолет для гвоздей

Пневмопистолет для гвоздей (пневматический нейлер) используется на всех этапах строительства и работ по дереву и бетону: например, от установки силовых конструкций и обрешетки, до монтажа кровли и крепления наличников. Инструмент также применяется при ремонте квартир, установке дверей и подоконников, сборке мебели, изготовлении поддонов, ящиков и других изделий.


Пневмопистолет для гвоздей (пневматический нейлер)
