ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА U-БОЛТОВ ИЗ ПРУТКА
Автоматические станки для производства U-болтов двусторонней резьбой

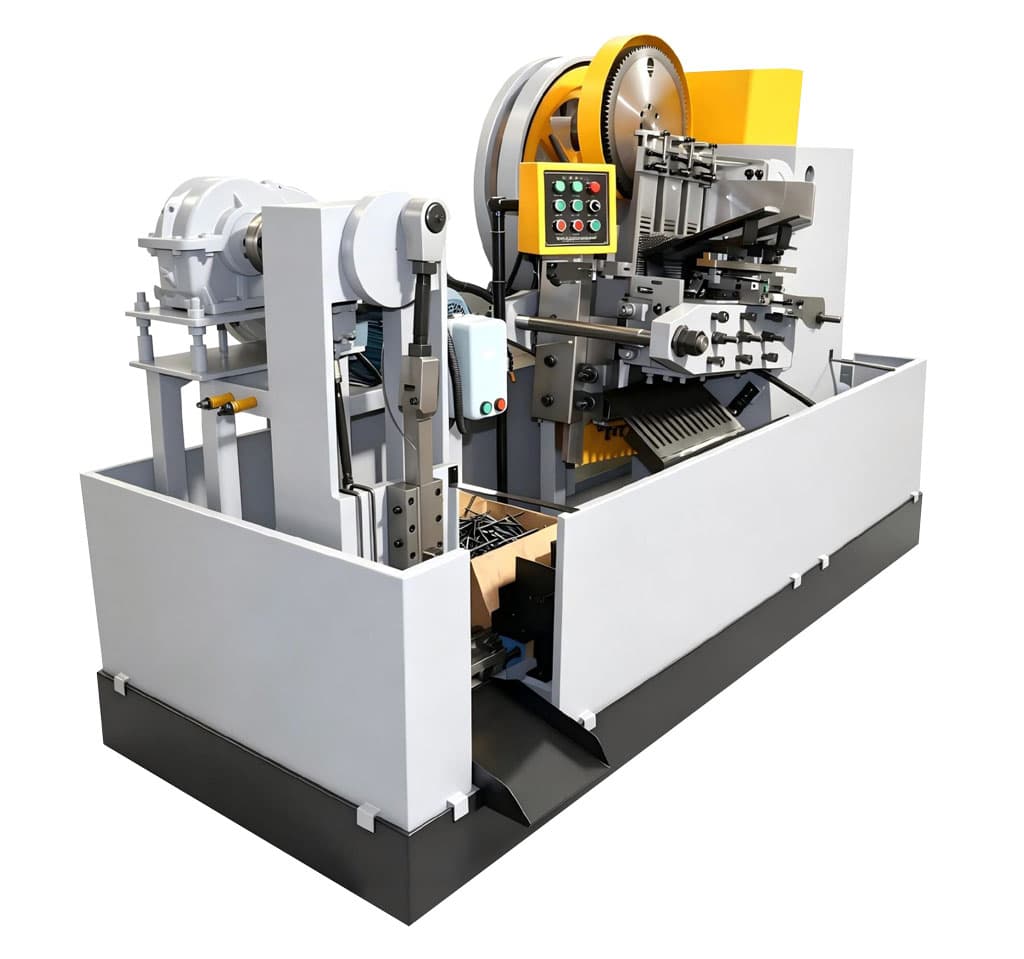

Оборудование позволяет производить U-болты и другие U-образные изделия нестандартной формы из прутка либо нарезанной катанки. Такой автоматический станок эффективно заменяет линию оборудования из двух станков: стандартная производственная линия для изготовления U-болтов из прутка обычно состоит из резьбонакатного станка для двухстороннего формирования резьбы и станка холодной гибки в U-образную или квадратную формы.
Данное оборудование отличается полностью автоматизированным производством, высокой точностью и эффективностью, а также позволяет сократить трудозатраты и занимаемую площадь в цеху.
В стандартной комплектации, оборудование поставляется с одним комплектом отрезного инструмента, двумя комплектами инструмента для накатки резьбы, одним комплектом гибочного инструмента.
По требованию заказчика может быть изготовлена специальная оснастка для накатки нестандартных резьб или изготовления винтов специальной формы.

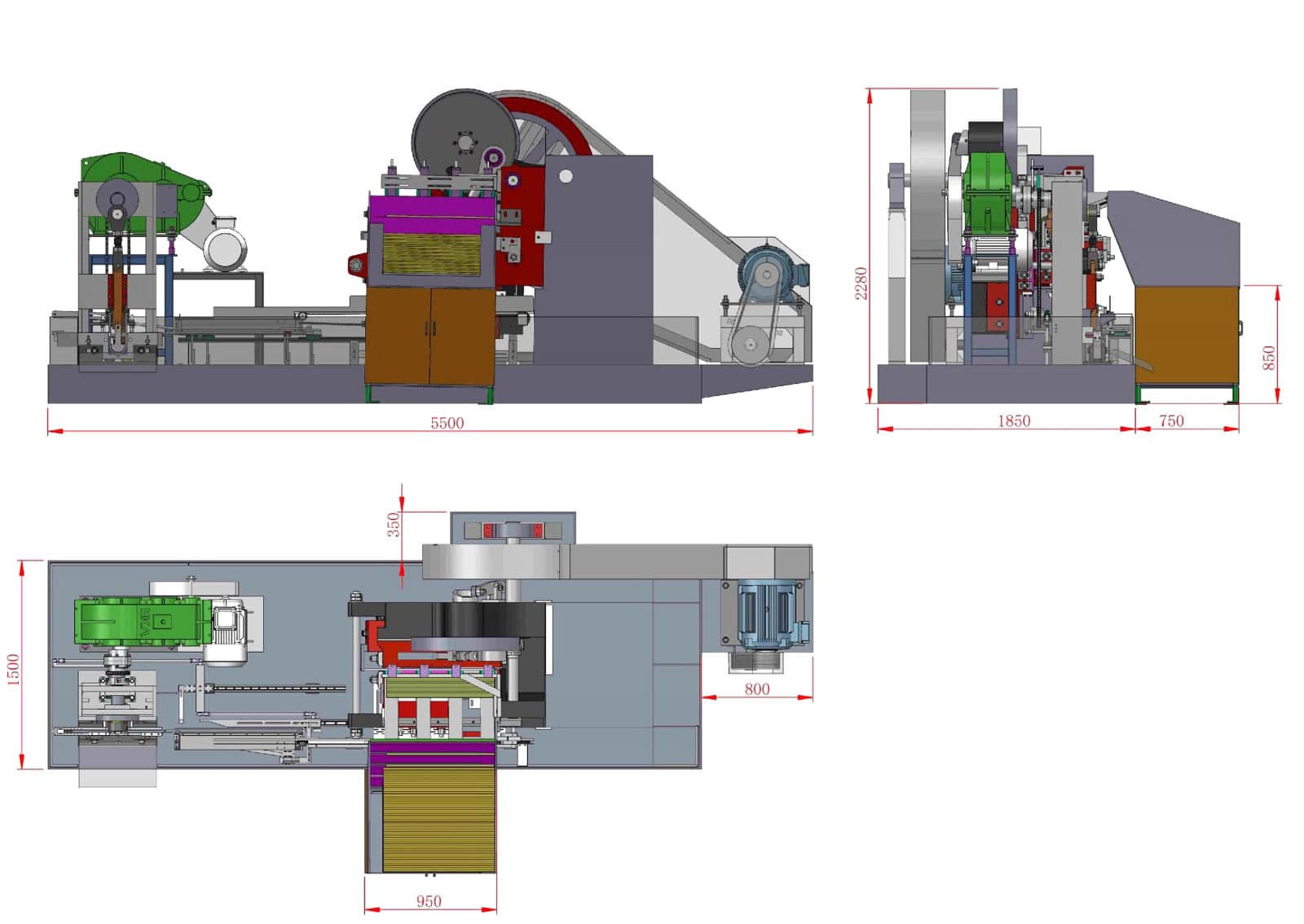

Спецификация станка для производства U-болтов из прутка (катанки)
| Максимальный диаметр резьбы, (мм) | Максимальная длина резьбы, (мм) | Подвижная плашка (длина × толщина), мм | Неподвижная плашка (длина × толщина), мм | Главный двигатель, кВт | Двигатель узла подачи материала | Двигатель узла формования, кВт | Производительность, шт/мин | Габариты без бункера подачи (Д×Ш×В), м | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 14 | 800 | 210×40×800 | 190×40×800 | 30 кВт / 6 ф | 2.2 кВт / 6 ф | 7.5 кВт / 6 ф | 25-30 | 5.5×1.85×2.6 | ~10000 |

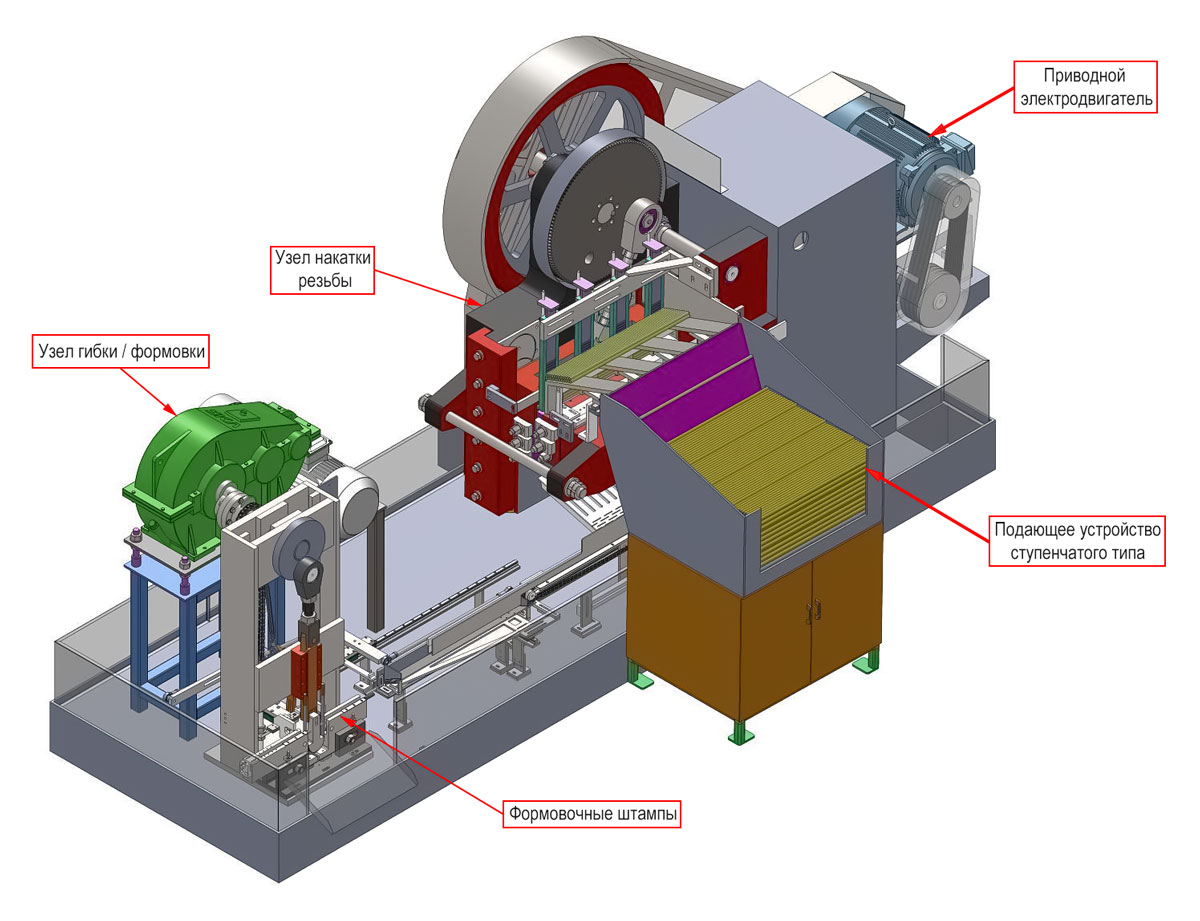

Схема производственного процесса изготовления U-болтов из прутка
Пруток либо нарезанная катанка загружается в подающий механизм ступенчатого типа, который автоматически подаёт её в узел накатки резьбы, где при помощи резьбонакатных плашек производится формирование резьбы необходимого профиля. Заготовка с резьбой далее поступает в механизм гибки и формовки для придания ей U-образной (квадратной) формы.

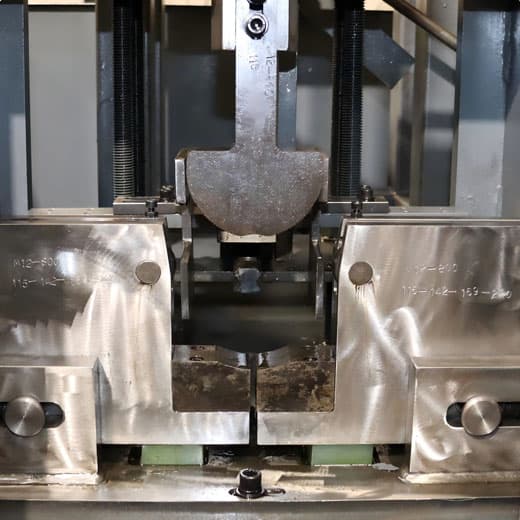

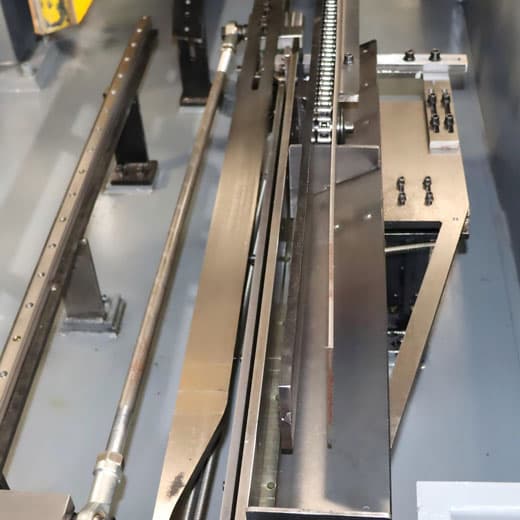

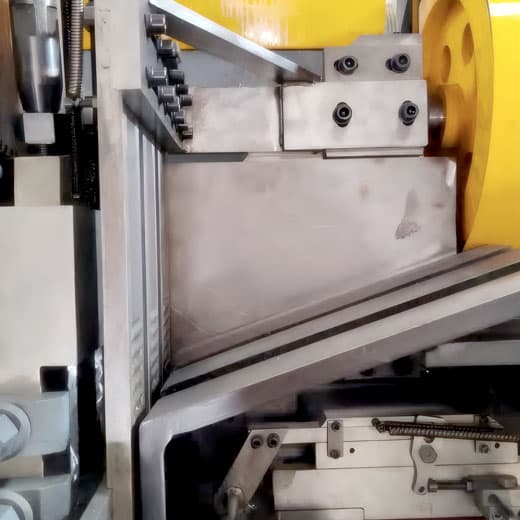

Детальный вид узлов станка для U-болтов

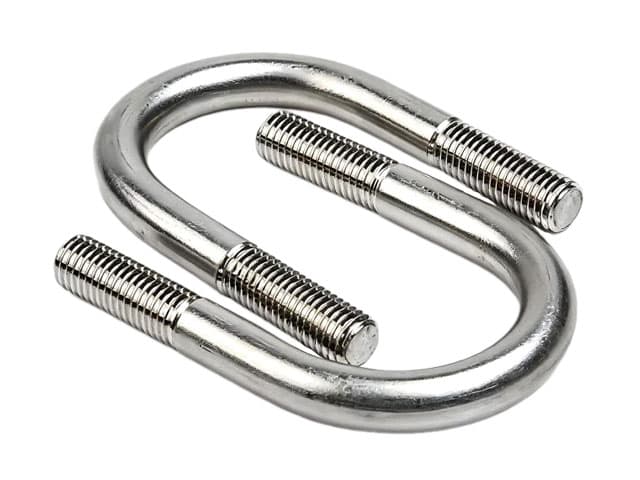

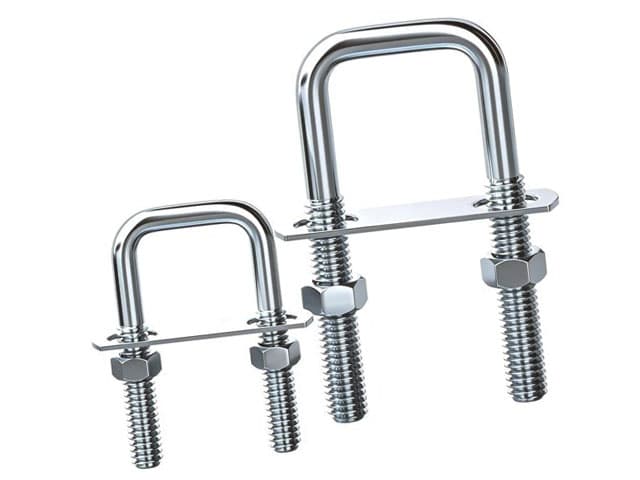

Образцы продукции, производимой на автоматическом станке для U-болтов
