ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА КАТУШЕК

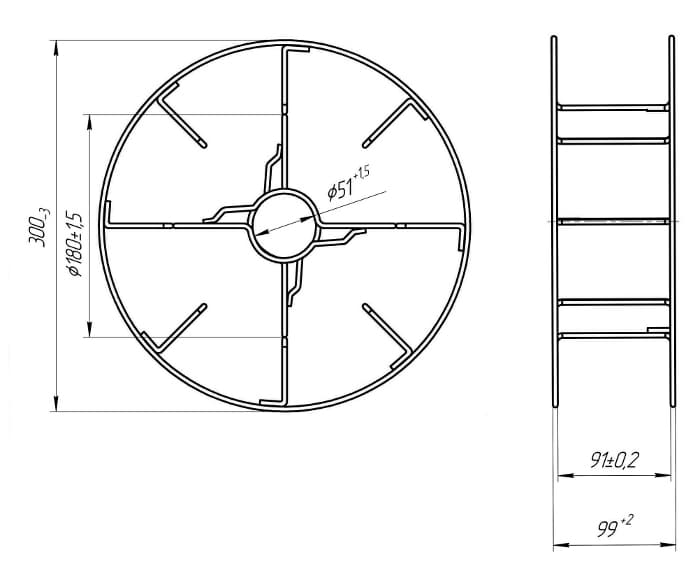

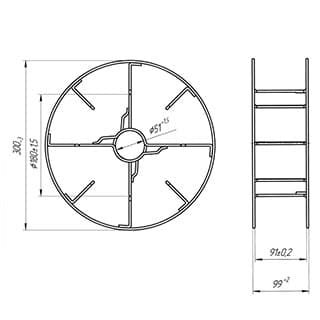

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОВОЛОЧНЫХ КАРКАСНЫХ КАТУШЕК K-300-52 (К-300АО) ДЛЯ СВАРОЧНОЙ ПРОВОЛОКИ
![К-300-52 проволочная каркасная катушка К-300-52 проволочная каркасная катушка](assets/images/welding/wire_coil/K-300-AM0.jpg)
каркасная катушка
![К-300-52 проволочная каркасная катушка К-300-52 проволочная каркасная катушка](assets/images/welding/wire_coil/K-300-52-with-wire.jpg)
с проволокой
Машина для изготовления проволочных колец RBGQ2-6
![Машина для изготовления проволочных колец Машина для изготовления проволочных колец](assets/images/welding/wire_coil/w_machl_01.png)
оборудования
![Машина для изготовления проволочных колец Машина для изготовления проволочных колец](assets/images/welding/wire_coil/w_machl_06.png)
оборудования
![пример изготавливаемой
продукции](assets/images/welding/wire_coil/ring-1.jpg)
продукции
Технологический процесс
Проволока, загружаемая в машину, выпрямляется, вытягивается, формируется в кольцо, режется. Подходит для изготовления внутреного и внешнего колец катушки. Параметры работы настраиваются.
Спецификация машины
Мощность двигателя: | 1.5 кВт |
Диаметр проволоки: | 2-6 мм |
Диаметр изготовленных колец: | 55-1000 мм |
Линейная скорость подачи проволоки: | 15-38 м/мин |
Габариты машины: | 1300*750*1600 мм |
Особенности оборудования
- полный гидравлический привод с плавным изменением скорости
- гидравлические компоненты импортного производства
- цифровой дисплей с кодирующим устройством для автоматического задания параметров изделий
- автоматическая остановка работы при достижении значения предварительно заданного количества изготавливаемых деталей
- автоматическое отключение давления в гидравлической системе при завершении работы
- ролики подачи, правки и гибки изготовлены из высокопрочных стальных сплавов
Машина стыковой сварки колец RBGN50Q
Оборудование производит сварку в стык проволочных колец.
![Машина стыковой сварки колец](assets/images/welding/wire_coil/butt-welding-machine.png)
Спецификация оборудования
Мощность: | 50 кВт |
Диаметр свариваемой встык проволоки: | 2-6 мм |
Габариты оборудования: | 960*680*1100 мм |
Производительность: | 20-30 шт/мин |
Серво-машина формовки и стыковой сварки колец RBGQUN-50Q
![Серво-машина формовки и стыковой сварки колец Серво-машина формовки и стыковой сварки колец](assets/images/welding/wire_coil/servo_1_2.png)
Комплексная серво-машина формирования и стыковой сварки колец с серводвигателем. Высокая эффективность и точность изготовления продукции.
Такая машина равна комбинации из машин RBGQ2-6 и RBGN50Q.
Стальная проволока, загружаемая в машину, выпрямляется, вытягивается, автоматически формуется в кольцо, режется и автоматически сваривается.
Машина подходит для изготовления внутреного и внешнего колец катушки. Параметры работы настраиваются.
Спецификация оборудования
Мощность: | 50 +7,5 кВт |
Автоматическая машина формовки проволочных скоб U-образной формы RBGK-5V
![Автоматическая машина формовки проволочных скоб U-образной формы Автоматическая машина формовки проволочных скоб U-образной формы](assets/images/welding/wire_coil/w_machl_04.png)
Проволока автоматически подаётся, отрезается, формуется, выгружается. В случае необходимости производства скоб другой формы или размера есть возможность замены штампа.
Спецификация оборудования
Мощность: | 1.5 кВт |
Производительность: | 35-45 шт/мин |
Многоголовочная комбинированная машина RBDGHSP-25*2
![Многоголовочная комбинированная машина Многоголовочная комбинированная машина](assets/images/welding/wire_coil/w_machl_07.png)
Опорная стойка, наружное кольцо и U-образные скобы комбинируются и свариваются.
Спецификация оборудования
Мощность: | 50 кВт |
Автоматический размотчик проволоки
![Автоматический размотчик проволоки Автоматический размотчик проволоки](assets/images/welding/wire_coil/uncoiler-a.png)
Спецификация оборудования
Мощность: | 1.5 кВт |
Максимальный вес: | 500 кг |
Особенности оборудования
- импортный инвертор
- регулировка скорость подачи
- работает синхронно с основным оборудованием
- старт/ стоп синхронно с основным оборудованием
- гибкая подстройка скорости подачи в соответствии с требованиями основного оборудования
- функция прямого/ реверсного вращения
- функция "работа" / "отладка"
- функция диагностики
- автовыключение основного оборудования и размотчика при проблемах с подачей проволоки

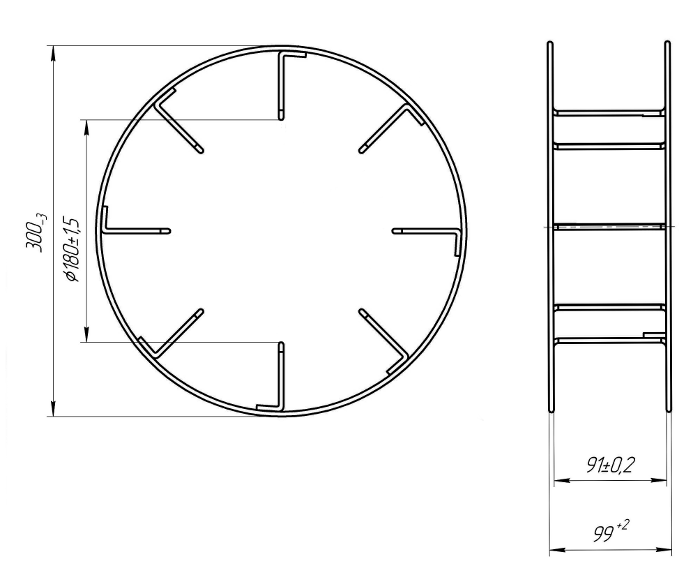

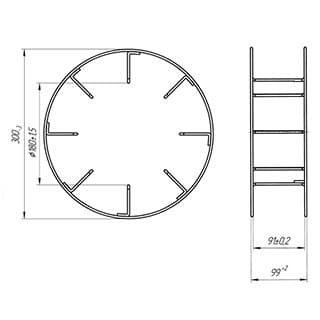

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОВОЛОЧНЫХ КАТУШЕК К-300 ДЛЯ СВАРОЧНОЙ ПРОВОЛОКИ
![К-300 проволочная каркасная катушка](assets/images/welding/wire_coil/K-300-no-wire.jpg)
каркасная катушка
![К-300 с проволокой](assets/images/welding/wire_coil/k-300-no.jpg)
проволокой
Автоматическая машина формовки проволочных скоб U-образной формы RBGT-5V
![Автоматическая машина формовки проволочных скоб U-образной формы Автоматическая машина формовки проволочных скоб U-образной формы](assets/images/welding/wire_coil/w_machl_08.png)
Проволока автоматически подаётся, отрезается, формуется, выгружается. В случае необходимости производства скоб другой формы или размера есть возможность замены штампа.
Спецификация оборудования
Мощность: | 1.5 кВт |
Производительность: | 35-45 шт/мин |
Многоголовочная комбинированная машина RBDGHT-25*2
![Многоголовочная комбинированная машина Многоголовочная комбинированная машина](assets/images/welding/wire_coil/w_machl_09.png)
Наружное кольцо и U-образная скоба комбинируются и свариваются.
Спецификация оборудования
Мощность: | 50 кВт |
Производительность: | 1 шт/мин |
Габариты: | 2300*1100*1450 мм |
Автоматический размотчик проволоки
![Автоматический размотчик проволоки Автоматический размотчик проволоки](assets/images/welding/wire_coil/uncoiler-a.png)
Спецификация оборудования
Мощность: | 1.5 кВт |
Максимальный вес: | 500 кг |
Особенности оборудования
- импортный инвертор
- регулировка скорость подачи
- работает синхронно с основным оборудованием
- старт/ стоп синхронно с основным оборудованием
- гибкая подстройка скорости подачи в соответствии с требованиями основного оборудования
- функция прямого/ реверсного вращения
- функция "работа" / "отладка"
- функция диагностики
- автовыключение основного оборудования и размотчика при проблемах с подачей проволоки
