ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ И ШУРУПОВ ХОЛОДНЫМ СПОСОБОМ



ПРОИЗВОДСТВО САМОРЕЗОВ

ОБОРУДОВАНИЕ ДЛЯ ВЫСАДКИ САМОРЕЗОВ



ОБОРУДОВАНИЕ ДЛЯ ВЫСАДКИ (ПРОИЗВОДСТВА) САМОРЕЗОВ И ШУРУПОВ В ЗАЩИТНОМ КОЖУХЕ

различные саморезы



Благодаря полностью герметичной конструкции, модели данного оборудования для производства саморезов и шурупов имеют низкий уровень шума и высокие экологические показатели, соответственно стоят дороже, чем другие модели. Модели с защитным кожухом сочетают в себе расширенные возможности с более сложной системой параметров контроля.


Оборудование производит следующие виды саморезов:

Для Вашего удобства, мы составили таблицу соответствия оборудования и продукции и оборудования, указали список наиболее популярных саморезов на рынке крепежных изделий.

На что необходимо обращать внимание перед выбором модели оборудования?

Тайвань Метиз Альянс предлагает широкую линейку высадочного и резьбонакатного оборудования для производства саморезов. Для того, чтобы правильно подобрать модель и комплект оборудования для саморезов, которая будет гарантировать выпуск продукции на который есть большой спрос на рынке необходимо указать:

  • Диаметр продукции.
  • Длину производимой продукции.
  • Указать наличие сверла/острия.
  • Указать тип самореза, его назначение (по дереву, по металлу, по бетону, кровельный, оконный).
  • Предоставить чертеж, фото или указать стандарт DIN или ГОСТ.


КОМПРЕССОР ДЛЯ ВЫСАДОЧНОГО ОБОРУДОВАНИЯ


Характеристики компрессора:

  • Давление воздуха: макс. 7-15 кг/см2
  • Расход воздуха: 6 литров/сек
  • Обращение: 500 об/ мин, макс.
  • Диаметр патрубка компрессора: 8 мм (5/16 дюймов)
  • Вес: 0.40 кг

Компрессор мощностью 7.5 кВт (10 л.с.) обеспечивает подачу воздуха для 20-30 единиц высадочного оборудования.

Компрессор необходим только для высадочного оборудования (для сдува заготовки после высадки). Резьбонакатное оборудование для производства винтов не нуждается в подачи воздуха.


МАШИННОЕ МАСЛО ДЛЯ ВЫСАДОЧНОГО И РЕЗЬБОНАКАТНОГО ОБОРУДОВАНИЯ

Для высадочного и резьбонакатного оборудования идеально подходит минеральное масло, очищенное, высокой стойкостью к окислению.
Этот тип масла подходит для смазки подшипников коробок передач и общих операций.


Вязкость моторного масла по SAE

Одними из основных свойств моторного масла являются его вязкость и зависимость от температуры в широком диапазоне (от температуры окружающего воздуха в момент холодного пуска зимой до максимальной температуры масла в двигателе при максимальной нагрузке летом). Наиболее полное описание соответствия вязкостно-температурных свойств масел требованиям двигателей содержится в общепринятой на международном уровне классификации SAE J300. Эта классификация подразделяет моторные масла 17 классов от 0W до 60: 8 зимних (0W, 2,5W, 5W, 7,5W, 10W, 15W, 20W, 25W) и 9 летних (2, 5, 7,5, 10, 20, 30, 40, 50, 60) классов вязкости.

Буква W после цифры означает, что масло приспособлено к работе при низкой температуре (Winter — зима). Для этих масел кроме минимальной вязкости при 100 °C дополнительно дается температурный предел прокачиваемости масла в холодных условиях. Предельная температура прокачиваемости означает минимальную температуру, при которой насос двигателя в состоянии подавать масло в систему смазки. Это значение температуры можно рассматривать как минимальную температуру, при которой возможен безопасный пуск двигателя.

Всесезонные масла обозначаются сдвоенным номером, первый из которых указывает максимальные значения динамической вязкости масла при отрицательных температурах и гарантирует пусковые свойства, а второй — определяет характерный для соответствующего класса вязкости летнего масла диапазон кинематической вязкости при 100°С и динамической вязкости при 150°С.

Методы испытаний, заложенные в оценку свойств масел по SAE J300, дают потребителю информацию о предельной температуре масла, при которой возможно проворачивание двигателя стартером и масляный насос прокачивает масло под давлением в процессе холодного пуска в режиме, недопускающем сухого трения в узлах трения.

Аббревиатура HTHS расшифровывается как High Temperature High Shear Rate, то есть «высокая температура — высокая прочность на сдвиг». С помощью данного испытания измеряется стабильность вязкостной характеристики масла в экстремальных условиях, при очень высокой температуре. Большинство присутствующих сегодня на рынке моторных масел являются всесезонными, то есть удовлетворяют требованиям по вязкости как при низких, так и при высоких температурах.

Для всесезонного масла — сдвоенный номер. Первый — вязкость при отрицательной температуры. Второй — вязкость при плюсовой температуре.


Летние, наиболее вязкие, масла классов:
SAE 20, SAE 30, SAE 40, SAE 50, SAE 60.
Число после SAE обозначает степень вязкости, чем оно больше, тем больше вязкость конкретного масла.
SAE 20 SAE 30
Плотность в градусах API (классификация масла по системе Американского института нефти) при 15.6°C 30.2 28.3
Вязкость, кинематическая в сантистоксах, cSt при 40°C 44.18 85.3
Вязкость, кинематическая в сантистоксах, cSt при 100°C 6.68 10.56
Индекс вязкости VI 104 107
Температура воспламенения в открытом тигле по Кливленду, СОС, °C 240 254
Температура застывания, °C -12 -9
Цвет, D1500 3.0 3.5
Кислотное число, мг КОН/1г  0.01 0.01
Номер Товара LB51162 LB51163



ОБОРУДОВАНИЕ ТАЙВАНЬ МЕТИЗ АЛЬЯНС ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ

Саморезы, произведенные на оборудовании Тайвань Метиз Альянс, используются в разных странах мира на многих компаниях-производителях электроники, таких, как SONY, PANASONIC, OLYMPUS, SAMSUNG, BenQ и др. Ниже приведен список стандартной продукции, которую можно производить на оборудовании Тайвань Метиз Альянс.

разные виды саморезов
Саморез по дереву/
гипсокартону
разные виды саморезов
Саморез по
бетону
разные виды саморезов
Саморез для
гипсовых стен
разные виды саморезов
Саморез-гвоздь

разные виды саморезов
Саморез
резьбонарезающий
разные виды саморезов
Саморез-клоп

разные виды саморезов
Саморез кровельный
(строительный)
разные виды саморезов
Саморез со сверлом

разные виды саморезов
Саморез по пластику

разные виды саморезов
Саморез по дереву
(мебельный)
разные виды саморезов
Кровельный саморез

разные виды саморезов
Саморез оконный

разные виды саморезов
Биметаллический саморез для крепления конструкций солнечных панелей
разные виды саморезов
Саморез со сверлом и шайбой из нержавеющей стали
разные виды саморезов
Биметаллический саморез
по бетону


ХОЛОДНО-ВЫСАДОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ В ЗАЩИТНОМ КОЖУХЕ

СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ

ОБОРУДОВАНИЕ ДЛЯ ВЫСАДКИ САМОРЕЗОВ И ШУРУПОВ В ЗАЩИТНОМ КОЖУХЕ

Стандартная комплектация:

  • 1 комплект инструмента
  • Размотчик проволоки для высадочных станков
  • Рабочее освещение
  • Инструменты для технического обслуживания
  • Паспорт
  • Руководство по эксплуатации на русском языке
  • Электрические схемы
  • Код ТН ВЭД - 8462 10 900 0

Дополнительная комплектация (опция):

  • Инвертер скорости
  • Конвейер для удаления стружки
  • Сертификация СЕ





Оборудование для производства саморезов и шурупов




Оборудование для производства саморезов и шурупов модель RA-2C

холодно-высадочный станок для саморезов
Макс. диаметр заготовки 0.8-3 мм
Макс. длина заготовки 24 мм
Длина хода ползуна 38 мм
Производительность 190-220 шт./мин.
Диаметр основной матрицы 20 мм
Диаметр отрезной матрицы 13.5 мм
Пуансон 1-й позиции 18 мм
Пуансон 2-й позиции
18 мм
Мощность основного двигателя
1 л.с.
Масляный насос
¼ л.с.
Габариты станка, ДхШхВ
1650x1100x1560 см
Вес нетто
860 кг
Вес брутто

930 кг


Модельный ряд оборудования для производства саморезов и шурупов

холодно-высадочный автомат RA-5.5C
RA-5.5C
холодно-высадочный автомат RA-10C
RA-10C
холодно-высадочный автомат RA-15C
RA-15C
холодно-высадочный автомат RA-20C
RA-20C
холодно-высадочный автомат RA-25C
RA-25C


Технические характеристики оборудования для производства саморезов и шурупов

Модель Макс. диаметр заготовки Макс. длина заготовки Длина хода ползуна Производительность, шт./мин. Диаметр основной матрицы Диаметр отрезной матрицы Первый пуансон Второй пуансон Мощность основного двигателя Масляный насос Параметры,
ДхШхВ, см
Вес нетто, кг Вес брутто, кг
RA-2C 0.8~3 мм 24 мм 38 мм 190~220 20 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 165x110x156 860 930
RA-5.5C 2~3.5 мм 28 мм 46 мм 200~250 25 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 175x115x185 980 1050
RA-10C 2~4 мм 32 мм 58 мм 190~220 30 мм 15 мм 24 мм 20 мм 2 л.с. ¼ л.с. 185x130x200 1060 1360
RA-15C 4~5 мм 64 мм 92 мм 150~180 34.5 мм 19 мм 31 мм 31 мм 2 л.с. ¼ л.с. 198x130x175 1930 2130
RA-15C 4~5 мм 76 мм 110 мм 150~180 34.5 мм 19 мм 31 мм 31 мм 2 л.с. ¼ л.с. 198x130x175 2030 2230
RA-20C 4~6 мм 76 мм 124 мм 80~100 45 мм 25 мм 36 мм 36 мм 3 л.с. ¼ л.с. 240x140x150 2775 2280
RA-20C 4~6 мм 102 мм 160 мм 80~100 45 мм 25 мм 36 мм 36 мм 3 л.с. ¼ л.с. 265x140x188 3250 3400
RA-25C 4~8 мм 102 мм 160 мм 65~85 60 мм 32 мм 38 мм 38 мм 7 ½ л.с. ¼ л.с. 350x160x180 4500 4650



ОБОРУДОВАНИЕ ДЛЯ ФОРМИРОВАНИЯ СВЕРЛА ДЛЯ ВИНТОВ САМОНАРЕЗАЮЩИХ

ОБОРУДОВАНИЕ ДЛЯ ФОРМИРОВАНИЯ СВЕРЛА ДЛЯ САМОРЕЗОВ
Оборудование для формирования пера для саморезов


Особенности оборудования для формирования сверла саморезов и шурупов

  • Оборудование производит саморезы и формирует сверло.
  • Спецификация: высокая скорость, стабильность, долговечность.
  • Материал: оборудование производит саморезы из нержавеющей стали марки SUS304, углеродистой стали марки SAE1018.
  • Комплектация: станок может быть укомплектован стойкой для подачи болванок саморезов. Это позволяет сохранить рабочее пространство и повысить эффективность производства. Стойка может быть совмещена одновременно с холодновысадочным и резьбонарезьбом оборудованием для производства и формирования пера саморезов.
  • Набор инструментов.



Технические характеристики оборудования для формирования сверла саморезов и шурупов

Модель RG14-125AN RG14-127AN RG14-203AN
RG14-125AN-2S RG14-125AN-2S RG14-203AN-2S
Главный мотор 7.5 л.с. × 6 фаз 7.5 л.с. × 6 фаз 7.5 л.с. × 6 фаз
Инвертор 5.5 кВт 11 кВт 11 кВт
Напряжение 220 Вт /380Вт × 3 фазы 220 Вт /380Вт × 3 фазы  220 Вт /380Вт × 3 фазы
Принцип работы Пневматический Пневматический Пневматический
Контроллер ЧПУ DC24 Вт  ЧПУ DC24 Вт  ЧПУ DC24 Вт
Автоматические системы Автоматическая система регистрации неисправностей
Вибро подающее устройство Ø620 мм Ø720 мм Ø850 мм
Производительность 120~520 шт/мин.  80~520 шт/мин.  80~520 шт/мин.
Рабочий диаметр проволоки #6(Ø2.8)~#14(Ø5.45), NO.1~NO.3 #6(Ø2.8)~#14(Ø5.45), NO.1~NO.5 #6(Ø2.8)~#14(Ø5.45), NO.1~NO.5
Рабочая длина    9.5~127 мм (3/8”~5”)  9.5~127 мм (3/8”~5”) 16~203 мм (3/4”~8”)
Спецификация инструмента MA、MB  MB、MC  MB、MC
Размер оборудования в упаковке 1990 × 1610 × 1790 мм 2420 × 1820 × 1910 мм 2420 × 1820 × 1910 мм
Чистый вес оборудования 1944 кг 2206 кг (2S +2 кг) 2354 кг (2S +2 кг)
Вес в упаковке 2250 кг 2556 кг (2S +2 кг) 2704 кг (2S +2 кг)



Винт самонарезающий со сверлом

Оборудование для формирования сверла саморезов и шурупов


Оборудование для формирования сверла саморезов и шурупов


Оборудование для формирования сверла саморезов и шурупов


Специальный крепеж сложной формы. Фотография





ДОПОЛНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ОБОРУДОВАНИЯ


Стойка для подачи материала на станок

Стойка для подачи материала на станок Стойка для подачи материала на станок



ХОЛОДНО-ВЫСАДОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ В ПОЛУЗАЩИТНОМ КОЖУХЕ

Оборудование для высадки (производства) саморезов и шурупов в полузащитном кожухе сравнительно проще в эксплуатации по сравнению с моделями в защитном кожухе, и более экологически чистое. В настоящее время данное оборудование является самым популярным выбором среди наших клиентов. Холодновысадочное оборудование в полу-защитном кожухе представлено станками больших и средних размеров, идеально подходит для производства высококачественных больших и микроскопических винтов, применяемых в машинном оборудовании, автомобилестроении, фото-электронике, точной электронике, мобильных телефонах (iPhone), электротехнике, автомобильной промышленности и др. Крепёжная продукция данного оборудования выдерживает удары и вибрацию.



Спецификация оборудования для производства саморезов и шурупов модель RA-5S

RA-5S
Макс. диаметр заготовки 0.8-3 мм
Макс. длина заготовки 24 мм
Длина хода ползуна 38 мм
Производительность 170-200 шт./мин.
Диаметр основной матрицы 20 мм
Диаметр отрезной матрицы 13.5 мм
Пуансон 1-й позиции 18 мм
Пуансон 2-й позиции
18 мм
Мощность основного двигателя
1 л.с.
Масляный насос
¼ л.с.
Габариты станка, ДхШхВ
1650x1100x1560 см
Вес нетто
820 кг
Вес брутто

880 кг



Модельный ряд борудования для производства саморезов и шурупов

RA-5.5S
RA-5.5S
RA-10S
RA-10S
RA-15S
RA-15S

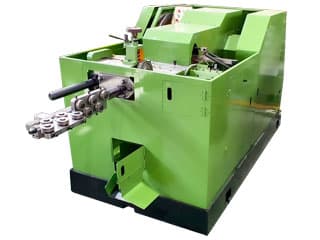

RA-20S
RA-20S



Технические характеристикии оборудования для производства саморезов и шурупов

Модель Макс. диаметр заготовки Макс. длина заготовки Длина хода ползуна Производ.,
шт./мин.
Диаметр основной матрицы Диаметр отрезной матрицы Первый пуансон Второй пуансон Мощность привода Масляной насос Параметры станка
ДxШxВ, мм
Вес-нетто, кг Вес-брутто, кг
RA-5S 0.8-3 мм 24 мм 38 мм 170~200 20 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 1650x1100x1560 820 880
RA-5.5S 2-3.5 мм 28 мм 46 мм 200~250 25 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 1750x1150x1550 980 1050
RA-10S 2-4 мм 32 мм 58 мм 190~220 30 мм 15 мм 24 мм 20 мм 2 л.с. ¼ л.с. 1850x1300x1720 1050 1160
RA-15S 4-5 мм 64 мм 92 мм 150~180 34.5 мм 19 мм 31 мм 31 мм 2 л.с. ¼ л.с. 2100x1100x1320 1750 1840
RA-15S 4-5 мм 76 мм 110 мм 150~180 34.5 мм 19 мм 31 мм 31 мм 2 л.с. ¼ л.с. 2100x1100x1320 1860 1980
RA-20S 4-6 мм 76 мм 124 мм 90~110 45 мм 25 мм 36 мм 36 мм 3 л.с. ¼ л.с. 2400x1400x1500 2645 2750
RA-20S 4-6 мм 102 мм 156 мм 80~100 45 мм 25 мм 36 мм 36 мм 3 л.с. ¼ л.с. 2650x1500x1500 3210 3360



ХОЛОДНО-ВЫСАДОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ БЕЗ КОЖУХА

саморезыRA-5


Спецификация оборудования модель RA-5

Макс. диаметр заготовки 0.8-3 мм
Макс. длина заготовки 24 мм
Длина хода ползуна 38 мм
Производительность 170-200 шт./мин.
Диаметр основной матрицы 20 мм
Диаметр отрезной матрицы 13.5 мм
Пуансон 1-й позиции 18 мм
Пуансон 2-й позиции
18 мм
Мощность основного двигателя
1 л.с.
Масляный насос
¼ л.с.
Габариты станка, ДхШхВ
1370x840x1020 см
Вес нетто
500 кг
Вес брутто

560 кг




Другие модели оборудования для производства саморезов и шурупов

RA-5.5
RA-5.5
RA-10
RA-10
RA-15
RA-15
RA-20
RA-20


Технические характеристикии оборудования для производства саморезов и шурупов

Модель Макс. диаметр заготовки Макс. длина заготовки Длина хода ползуна Производ.,
шт./мин.
Диаметр основной матрицы Диаметр отрезной матрицы Первый пуансон Второй пуансон Мощность привода Масляной насос Параметры станка
ДxШxВ, мм
Вес-нетто, кг Вес-брутто, кг
RA-5 0.8-3 мм 24 мм 38 мм 170~200 20 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 1370x840x1020 500 560
RA-5.5 2-3.5 мм 28 мм 46 мм 200~250 25 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 1750x1100x1600 780 860
RA-10 2-4 мм 32 мм 58 мм 190~220 30 мм 15 мм 24 мм 20 мм 2 л.с. ¼ л.с. 1690x1090x1260 960 1060
RA-15 4-5 мм 64 мм 92 мм 150~180 34.5 мм 19 мм 31 мм 31 мм 2 л.с. ¼ л.с. 2100x1100x1320 1640 1750
RA-15 4-5 мм 76 мм 110 мм 150~180 34.5 мм 19 мм 31 мм 31 мм 2 л.с. ¼ л.с. 2100x1100x1320 1750 1860
RA-20 4-6 мм 76 мм 124 мм 90~110 45 мм 25 мм 36 мм 36 мм 3 л.с. ¼ л.с. 2400x1400x1500 2400 2500
RA-20 4-6 мм 102 мм 156 мм 90~110 45 мм 25 мм 36 мм 36 мм 3 л.с. ¼ л.с. 2400x1400x1500 2400 2500
RA-25 4-8 мм 102 мм 160 мм 65~85 60 мм 32 мм 38 мм 38 мм 7 ½ л.с. ¼ л.с. 3500x1510x1350 4000 4150
RA-30 10 мм 152 мм 230 мм 52~60 80 мм 40 мм 55 мм 55 мм 15 л.с. ½ л.с. 4450x1740x1510 7000 7000
RA-40 13 мм 152 мм 230 мм 50~60 98 мм 48 мм 68 мм 68 мм 30 л.с. ½ л.с. 5000x2050x1800 12000 12000


ХОЛОДНО-ВЫСАДОЧНОЕ ОБОРУДОВАНИЕ В ПОЛУЗАЩИТНОМ КОЖУХЕ ДЛЯ ВЫСАДКИ ПРОСТЫХ ПУСТОТЕЛЫХ ИЗДЕЛИЙ

Спецификация оборудования модель RA-3H

RA-3Hпустотелые изделия


Макс. диаметр заготовки 1-3 мм
Макс. длина заготовки 18 мм
Длина хода ползуна 38 мм
Производительность 100-120 шт./мин.
Диаметр основной матрицы 20 мм
Диаметр отрезной матрицы 13.5 мм
Пуансон 1-й позиции 18 мм
Пуансон 2-й позиции
18 мм
Мощность основного двигателя
1 л.с.
Масляный насос
¼ л.с.
Габариты станка, ДхШхВ
1370x840x1020 см
Вес нетто
500 кг
Вес брутто

560 кг



ДРУГИЕ МОДЕЛИ ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА САМОРЕЗОВ И ШУРУПОВ

RA-5.5H
RA-5.5H
RA-15H
RA-15H
RA-20H
RA-20H


Технические характеристики оборудования для производства саморезов и шурупов

Модель Макс. диаметр заготовки Макс. длина заготовки Длина хода ползуна Производ.,
шт./мин.
Диаметр основной матрицы Диаметр отрезной матрицы Первый пуансон Второй пуансон Мощность привода Масляной насос Параметры станка
ДxШxВ, мм
Вес-нетто, кг Вес-брутто, кг
RA-3Н 1-3 мм 18 мм 38 мм 100~120 20 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 1370x840x1020 500 560
RA-5.5Н 2-3.5 мм 30 мм 46 мм 100~120 25 мм 13.5 мм 18 мм 18 мм 1 л.с. ¼ л.с. 1750x1100x1600 780 860
RA-15Н 3-6 мм 64 мм 92 мм 70~100 34.5 мм 19 мм 24 мм 24 мм 2 л.с. ¼ л.с. 2100x1100x1320 1640 1750
RA-20Н 4-6 мм 76 мм 124 мм 90~110 45 мм 25 мм 36 мм 36 мм 3 л.с. ¼ л.с. 2400x1400x1500 2400 2500


ХОЛОДНОВЫСАДОЧНЫЙ ИНСТРУМЕНТ ДЛЯ ИЗГОТОВЛЕНИЯ САМОРЕЗОВ, ВИНТОВ, ЗАКЛЁПКИ И ШУРУПОВ

Мы имеем возможность разрабатывать инструмент и оснастку согласно чертежам готовых изделий и техническим требованиям заказчика. Для этого необходимо уточнить размер посадочных мест для оснастки, модель используемых холодновысадочных станков и диаметр проволоки, используемый для высадки крепежа, метизов и деталей).

холодновысадочный инструмент под заказ



ПОЛНЫЙ ЦИКЛ ПРОИЗВОДСТВА САМОРЕЗОВ (ДЛЯ СПРАВКИ)

Проволока проходит несколько этапов обработки, прежде чем превратится в саморез. Формирование заготовки с помощью холодновысадочного станка. На этом этапе изделие приобретает нужную длину, наконечник, головку. Далее на резьбонакатном станке нарезается стержневая резьба. Для повышения качества продукции можно добавить процессы закаливания поверхности для повышения прочности изделия и антикоррозионную обработку. После этого товар упаковывается, фасуется по полиэтиленовым пакетам и коробках..

заправка проволокихолодная высадка головки саморезавысадка сверла саморезанакатка резьбы на саморезахтермическая обработка саморезовантикоррозионное покрытие саморезовскладирование саморезовупаковка саморезовотгрузка саморезов



Технология холодной высадки саморезов

Производство заготовок саморезов производится на двухударных однопозиционных автоматах (высадочных станках). Оборудование имеет два пуансона (черновой и чистовой) и одну высадочную матрицу.

Подготовленная проволока устанавливается на разматывающее устройство и подается через систему роликов двухплоскостного рихтующего устройства в приемное отверстие отрезной матрицы. Далее необходимо выставить регулируемый упор на нужную длину заготовки. После этого автомат включается на рабочий ход.

Отрезной нож выполняет рез и прижимными лапками переносит заготовку на позицию высадки где заготовка подхватывается торцом чернового пуансона, заталкивается в высадочную матрицу до переднего конца выталкивателя, после чего происходит предварительная высадка головки.

При втором ходе исполнительного механизма происходит поворот инструментальной головки, в результате чего на позицию высадки выставляется пуансон второго удара, окончательно оформляющий головку самореза.

Во время возвратного хода ползуна холодновысадочного автомата его выталкиватель производит извлечение отштампованной заготовки из полости высадочной матрицы, после чего цикл повторяется. Отштампованная заготовка поступает по лотку в приемную емкость.

TOP
