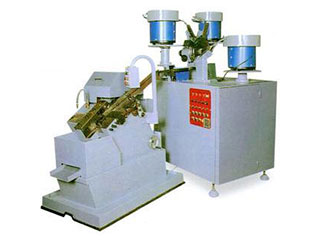

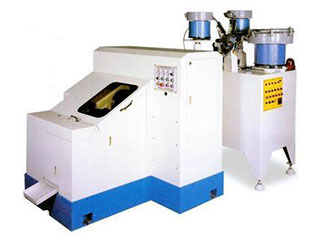

АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ САМОРЕЗА С ПРЕСС ШАЙБОЙ
RAS-15THWC
RAS-004THW

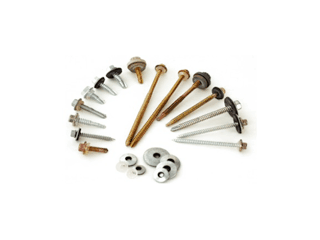

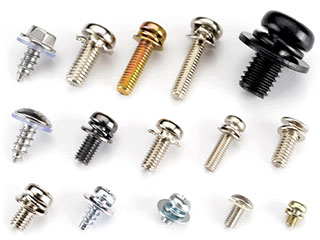

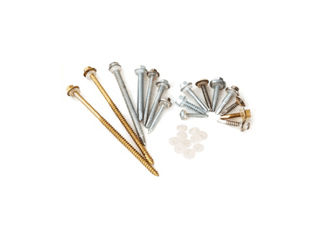

Образцы продукции
Технические характеристики
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Производительность, шт./мин. | Мощность основного двигателя | Габариты, Д×Ш×В, см |
Вес нетто, кг |
Вес брутто, кг |
|---|---|---|---|---|---|---|---|
| RAS-004THW | M3~M4 | 5-30 мм | 100~400 | 3 л.с. | 182×140×183 | 1850 | 2000 |
| RAS-15THW | M5~M6 | 12-60 мм | 100~400 | 5 л.с. | 231×186×205 | 2450 | 2650 |
| RAS-15THWC | M5~M6 | 12-60 мм | 100~400 | 5 л.с. | 175×153×200 220×175×220 |
900 1650 |
1050 1850 |

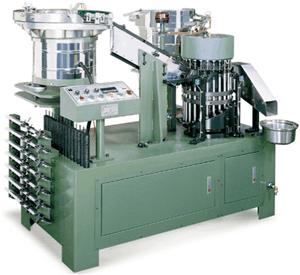

АВТОМАТ ДЛЯ СБОРКИ ШУРУПА С ШАЙБОЙ
Экономичное решение для сборки шайбы, прокладки с шурупом в автоматическом режиме. Высокая скорость сборки с автоматической функцией сортировки, высокой производительностью и качеством, с минимальным пространством под оборудование и необходимостью применения рабочей силы. Автомат сопряжен с системой автоматической упаковки продукции в гофрокартонную тару и пластиковые контейнеры.
Особенности оборудования:
- Возможность быстрой перенастройки на новый типоразмер шурупа.
- Непрерывный процесс сборки.
- Наличие сортирующего устройство для отбраковки несобранных шурупов и шайб.
- Оборудование просто в использовании и в устранении неисправностей.
- Один человек может оперировать несколькими машинами.
- Машина оснащена датчиками безопасности и детекторами для защиты оператора и машины от повреждений. При отсутствии продукции в бункере, машина остановится автоматически. После полной загрузки машина запускается автоматически.
Спецификация
| Мощность двигателя | 1/2 л.с. |
|---|---|
| Производительность | 250 - 550 шт. / мин. |
| Управление | Программируемый логический контроллёр |
| Инвертор | Настройка скорости |
| Размеры оборудования | 1700(Д) × 1450(Ш) × 1570(В) |
Технические характеристики
| Модель | Диаметр шурупа | Длина шурупа | Шайба | Производительность | Вес нетто |
|---|---|---|---|---|---|
| RG-85 | 4.8/5.0/6.3 мм | 16-85 мм | Соединительная шайба или резиновая шайба | 350-550 шт./мин. | 1200 кг. |
| RG-125 | 4.8/5.0/6.3 мм | 16-125 мм | 250-450 шт./мин. | 1500 кг. | |
| RG-250 | 4.8/5.0/6.3 мм | 55-250 мм | 250-450 шт./мин. | 1700 кг. |
АВТОМАТ ДЛЯ СБОРКИ САМОРЕЗА, ШУРУПА С ШАЙБОЙ
Спецификация сборочного автомата
RG-5
RG5-S

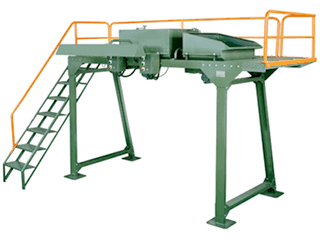

Стойка для подачи шурупов и шайб на станок (опция)
| Модель | RG-5 | RG5-S |
|---|---|---|
| Тип шурупа (самореза) | #8-#14 | |
| Длина шурупа (самореза) | 1/2"(12 мм)-5"(125 мм) | |
| Размер гайки | PVC10, PVC11 | PVC10, PVC11, D12, D14, D16, D19, D22, D25 |
| Напряжение | 220 В×3 фазы/ 380 В×3 фазы | |
| Контроллёр | ЧПУ DC24 Вт + инвертор | |
| Двигатель | 1/4 л.с. × 3 фазы | |
| Вибротранспортёр для шурупов | Ø620 | |
| Вибротранспортёр для шайб | Ø400 | Ø600 |
| Производительность | 80-600 шт./мин. | |
| Вес оборудования | ~ 1080 кг. | ~1149 кг. |

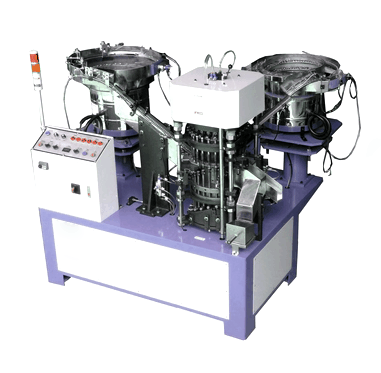

АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ С ШУРУПОМ, САМОРЕЗОМ, ВИНТОВЫМ ГВОЗДЕМ
Экономичное решение для сборки кровельных саморезов с шайбой в автоматическом режиме. Высокая скорость сборки с автоматической функцией сортировки, высокой производительностью и качеством, с минимальным пространством под оборудование и необходимостью применения рабочей силы. Автомат сопряжен с системой автоматической упаковки продукции в гофрокартонную тару и пластиковые контейнеры. OEM, ODM. Инструмент и оснастка. Загрузочный бункер (опция), упаковочная система (опция).
Особенности сборочного оборудования
- Гибкость переналадки и удобство в эксплуатации. Быстрая смена оснастки и инструмента.
- Надежность. Оборудование имеет прочную конструкцию.
- Скорость работы. Производительность сборки составляет от 250 до 450 штук в минуту. Имеется возможность изменения скорости сборки (регулировкой инвертора).
- Простота в эксплуатации. Автомат имеет различные датчики при процессах подачи, сборки и вывода готовой продукции. С помощью панели управления один оператор может контролировать несколько машин.
- Безопасность эксплуатации. Автомат имеет ограничитель крутящего момента, защищающий оборудование от перегрузок. Датчики подачи заготовки и сортировочные датчики контролируют процесс и при необходимости останавливают оборудование. Звуковое сопровождение событий (опция).
- Автомат может сопрягаться с автоматической упаковочной машиной для упаковки в коробки.
- Оборудование обеспечивает 100% сборку изделий.
- Это сборочное оборудование также подходит для сборки неметаллических винтов.
Спецификация оборудования
| Модель | Внешний диаметр винта/калибр, мм | Длина винта, мм | Внешний диаметр шайбы, мм | Производительность, шт/мин | Примечания |
|---|---|---|---|---|---|
| RD01-75 | 4.2-6.5 #8-#14 |
19-75 | 12-25 | 250-600 | подходит для сборки винтов по 2 ед. |
| RD03-50 | M6-M12 1/4"-1/2" |
19-50 | 8-19 | 100-250 | подходит для сборки болтов по 2 ед. |
| RD05-75 | 3.5 1/8" |
19-75 | 8-19 16-25 |
100-250 | подходит для сборки гвоздей по 3 ед. |
| RD09-90 | 4.2-6.5 #8-#14 |
19-75 | 12-25 | 200-500 | сборка по 2 ед. |
| RD14-75 | 4.2-6.5 #8-#14 |
19-75 | 12-16 | 250-1000 | сборка по 2 ед. |
| RD16-150 | 4.2-6.5 #8-#14 |
25-150 | 12-19 | 100-250 | сборка длинных винтов по 2 ед. |
| RD20-75 | 4.2-6.5 #8-#14 |
19-75 | 12-25 | 250-600 | сборка
по 2 ед., модель совсместима с упаковочной линией RF |
| RF01-1000 | Минимальный объем упаковки: 50 шт/ в коробке, размер коробки 120х120х110 мм (ДхШхВ), по умолчанию, требует дополнительного согласования | совместима с моделью RD20-75 | |||
| RD23-50 | M6-M12 1/4"-1/2" |
19-50 | 8-19 | 100-250 | сборка
болтов по 2 ед. для упаковочной линии RF |
| RF04-1000 | Минимальный объем упаковки: 50 шт/ в коробке, размер коробки 120×120×110 мм (Д×Ш×В), по умолчанию, требует дополнительного согласования | совместима с моделью RD23-50 | |||
| RL01-200 | 4.8-6.5 #10-#14 |
25-200 | 14-25 | 80-150 | |
| Двигатель | 1/4, 1/2 л.с. | ||||
| Сжатый воздух | 6~10 кг | ||||
| Потребляемая мощность | 4.4 кВа, 6.8 кВа (RL01) | ||||
Автоматы для сборки кровельных саморезов моделей RD20-75 и RD23-50 могут быть укомплектованы упаковочной системой RF01-1000 и RF04-1000 (соответственно) в коробочки размером 120×120×110 мм. (50 штук/коробка).
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой). Оборудование имеет сертификат безопасности CE.
| Модель | Габариты оборудования | Вес-нетто |
|---|---|---|
| RD01/ RD05/ RD09/ RD20/ RD23 | 1800×1500×1500 мм (Д×Ш×В) | 1160 кг с защитным кожухом |
| RD14 | 2300×2650×2100 мм (Д×Ш×В) | 1500 кг с защитным кожухом |
| RD16 | 1900×1500×1780 мм | 2150 кг с защитным кожухом |
| RL01 | 3700×2500×2800 мм | 2330 кг с защитным кожухом |
| RF01/ RF04 | 1130×600×670 мм | Вес-нетто: 130 кг |
