ОБОРУДОВАНИЕ ДЛЯ РЕЗКИ РУЛОННОГО МЕТАЛЛА

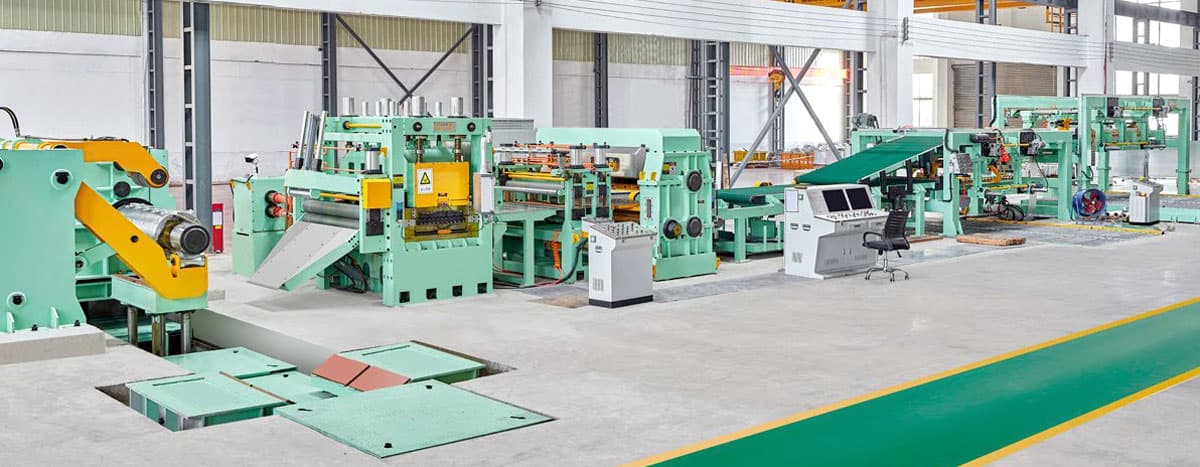

ВЫСОКОСКОРОСТНАЯ БЕЗУДАРНАЯ ЛИНИЯ РЕЗКИ РУЛОННОГО МЕТАЛЛА С ЛЕТУЧИМИ НОЖНИЦАМИ РОТОРНОГО ТИПА

Летучий нож (или «летучие ножницы») для металла - это промышленный механизм, используемый для поперечной резки движущегося металлопроката на непрерывных линиях (прокатные станы, линии продольной и поперечной резки, станы для производства труб). Такое оборудование позволяет резать непрерывно движущуюся стальную полосу, трубу или арматуру на мерные заготовки прямо на ходу, без остановки линии, что многократно увеличивает производительность.

Нож перемещается вдоль линии со скоростью, точно равной скорости движения полосы металла. Во время синхронного движения лезвия смыкаются и производят рубку проката. Далее нож возвращается в исходное положение для ожидания следующего реза.

Особенности оборудования

• Современная система управления приводами.
• Применяются подшипники международных брендов - NSK, SKF, NTN, TIMKEN.
• Применяются кованые валки из легированной стали.
• Реализована современная автоматизированная система управления, минимизирующая зависимость от квалификации и физического участия оператора.
• Система регулировки зазора верхнего ножа летучих ножниц оснащена сервомотором и функцией сохранения настроек в память. При повторной резке материала такой же толщины достаточно задать значение толщины на сенсорном экране и нож автоматически устанавливается на ранее сохранённый зазор.
• Правильная машина имеет 2 сервомотора для регулировки зазора между верхним и нижним комплектами правильных валков. Функция сохранения настроек в память позволяет автоматически устанавливать верхний комплект валков на ранее сохранённый зазор при повторной обработке материала такой же толщины - достаточно лишь задать значение толщины на сенсорном экране.
• Правильная машина имеет 5 сервомоторов регулировки прогиба опорных валков нижнего комплекта в зависимости от степени волнистости исходного материала. Система регулировки оснащена функцией сохранения настроек в память и при повторной обработке материала такой же толщины достаточно задать значение толщины на сенсорном экране и опорные валки автоматически устанавливаются в ранее сохранённое положение.
• Линия оборудования оснащена устройством контроля окончания рулона для предотвращения ошибок в работе линии.

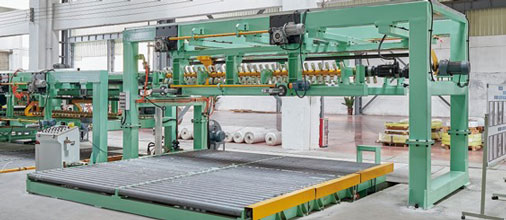

• Укладчики (стапелеры): 2 комплекта.
• Намотчик бумаги: 1 комплект.
• ПВХ-ламинатор: 1 комплект.
• Установка нанесения покрытия с электростатическим генератором: 1 комплект.

Характеристики обрабатываемого материала

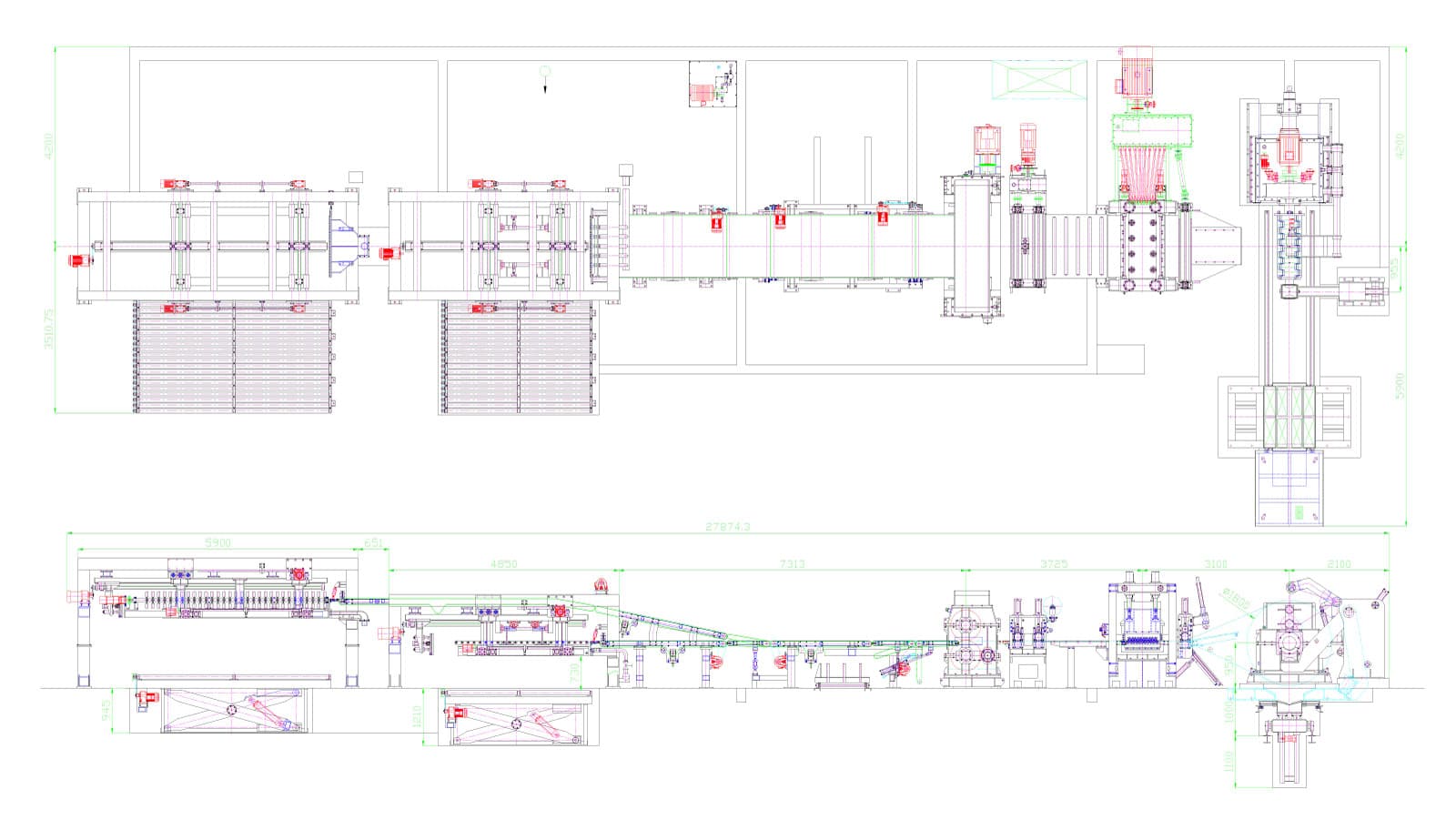

Планировка линии резки рулонного металла 3.0×1350мм с роторными летучими ножницами

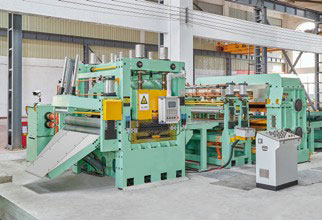

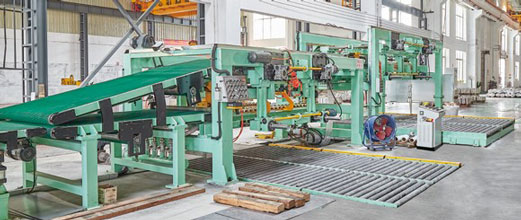

Процесс работы летучих ножниц для резки рулонного металла
