ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА КРЕПЁЖ, МЕТИЗЫ И ДЕТАЛИ
ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА ПРУТКИ, ТРУБЫ И СПЕЦИАЛЬНЫЕ ДЕТАЛИ АВТОМАТИЧЕСКОЕ
ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА ПРУТКИ И СПЕЦИАЛЬНЫЕ ДЕТАЛИ
(гидравлический тип)
Особенности оборудования для накатки резьбы на прутки и специальные детали:
- Станина сварной конструкции.
- Объёмный бак для СОЖ обеспечивает её быстрое охлаждение.
- Рециркуляционный насос в масляном баке коробки скоростей обеспечивает оптимальную температуру масла.
- Передача крутящего момента на накатные ролики осуществляется через карданную передачу.
- Возможность обработки заготовок больших диаметров благодаря максимальному усилию накатки 55 тонн.
- Мощный двигатель шпинделя отвечает требованиям производства.
- Электрическая часть станка выполнена по стандарту СЕ.
Спецификация оборудования для накатки резьбы на прутки и специальные детали
RG-530PS | RG-750P | RG-860P | |||||
Размер резьбы | Мин. внешний диаметр | Ø6 мм | 1/4 `` | Ø25 мм | 1`` | Ø25 мм | 1`` |
Макс. внешний диаметр | Ø80 мм | 3-1/8`` | Ø100 мм | 4`` | Ø125 мм | 5`` | |
Макс. шаг резьбы | 8 мм | 3 витков на дюйм | 10 мм | 2.5 витков на дюйм | 2.0P~12.0P | 2 витка на дюйм | |
Рабочий вал | Скорость накатывания | 59, 90, 136, 193 об. / мин. | 15, 23, 36, 52 об. / мин. | 15, 23, 36, 52 об. / мин. | |||
Макс. внешний диаметр | 200 мм | 240 мм | |||||
Внутренний диаметр | 70 мм | 80 мм | 3.25`` | ||||
Макс. ширина | 30-150 мм | 220 мм | |||||
Макс. усилие накатки | 35 тонн | 55 тонн | 100 тонн | ||||
Двигатель | Шпиндель | 20 ЛС | 25 ЛС | 40 ЛС | |||
Гидравлический насос | 5 ЛС | 10 ЛС | 15 ЛС | ||||
Насос для подачи СОЖ | 1/8ЛС | 1/8 ЛС | ½ ЛС | ||||
Насос коробки переключения скоростей | 1/8 ЛС | 1/8 ЛС | 1/8 ЛС | ||||
Чистый вес | 3000 кг | 3300 кг | 5500 кг | ||||
Вес-брутто | 3460 кг | 3860 кг | 6300 кг | ||||
Занимаемая площадь | 2000x1560 мм | 1650x2320 мм | 2520x2250x2400 мм | ||||
Габариты (ДxШxВ) | 2200x1720x1890 мм | 2520x1810x2070 мм | 2600x2400x2550 мм |
ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА ПРУТКИ
(автоматическая подача заготовки)
Оборудование для накатки резьбы на прутки сконструировано для высокоскоростного и полностью автоматического нарезания резьбы широкого спектра, как, например, однозаходная резьба, двухзаходная резьба, трехзаходная резьба, американская унифицированная тонкая резьба и т.д. Станок обладает высокой степенью устойчивости. Крайне мощный двигатель шпинделя обеспечивает лёгкую нарезку резьбы на высокой скорости. Совмещение функций станка накатывания резьбы и механизма подачи прутковых заготовок обеспечивает сильное снижение производительных затрат, увеличивает производительность и конкурентное преимущество. Конструкция может быть изменена без уведомления клиентов.
ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА ПРУТКИ И СПЕЦИАЛЬНЫЕ ДЕТАЛИ МАШИН
(гидравлический тип)
Особенности оборудования для накатки резьбы на прутки и специальные детали машин:
- Возможность регулировки салазок и скорости подачи. Возможность регулировки усилия накатки, начиная с 0,5 тонны.
- У некоторых моделей циклы резьбонакатки управляются с помощью реле времени. Это позволяет выполнять накатку резьбы на заготовках с различной чистотой поверхности путём обычной регулировки.
- По требованию доступны полуавтоматические и автоматические системы загрузки, приводимые в действие ножной педалью и электрическим задним упором.
- Особенно широко используется в производстве длинномерных шпилек, а также производстве высокоточной нарезки резьбы, шлицевых, червячных и зубчатых деталей машинного оборудования.
- Совмещает функциональность гидравлики с полным и простым управлением режимов загрузки и подачи напроход деталей диаметром до 16 мм.
Пример готовой продукции
Спецификация оборудования для накатки резьбы на прутки и специальные детали машин
RG-310 | RG-420 | RG-530 | RG-530P | ||||||
Максимальные размеры заготовки | Внутренний диаметр | 2-16 мм | 1/16``-5/8`` | 6-35 мм | ¼``-1 3/8`` | 6-65 мм | ¼``~2 ½`` | 6-80 мм | ¼``~3 1/8`` |
Шаг резьбы | 0.4-2.0 P | 60-11 витков на дюйм | 0.75-4.0 P | 40-6 витков на дюйм | 0.75-6.0 P | 40-4 витков на дюйм | 0.75-8 P | 40-3 витков на дюйм | |
Макс. длина | Доступны режимы загрузки и подачи напроход | ||||||||
Рабочий вал | Скорость накатывания | 54 об. / мин. | 24, 38,52, 78 об. / мин. | 15, 23,36, 52 об. / мин. | |||||
Макс. внешний диаметр | 100 мм | 4`` | 150 мм | 180 мм | 200 мм | ||||
Внутренний диаметр | 50.5 мм | 2`` | 54 мм | 54 мм | 70 мм | ||||
Макс. ширина | 30-40 мм | 1-3/16``-1.9/ 16`` | 100 мм | 35-150 мм | 150 мм | ||||
Макс. расстояние между центрами валов шпинделя | 120 мм | 5-1/8`` | 170 мм | 220 мм | 250 мм | ||||
Мин. расстояние между центрами валов шпинделя | 90 мм | 3-1/2`` | 120 мм | 145 мм | |||||
Макс. усилие накатки | 4 тонны | 17 тонн | 35 тонн | ||||||
Производительность, м. /мин. | 1.2 | 1.5 | 2.7 | ||||||
Двигатель 3 фазы, переменный ток |
Шпинделя | 2 ЛС | 7.5 ЛС | 10 ЛС | 15 ЛС | ||||
Гидравлический насос | 2 ЛС | 3 ЛС | 5 ЛС | ||||||
Насос для подачи СОЖ | 1/8 ЛС | 1/8 ЛС | 1/8 ЛС | ||||||
Корпус станка | Занимаемая площадь | 1400x940 мм | 1800x1350 мм | 2000x1560 мм | |||||
Чистый вес(приблизит.) | 480 кг | 1650 кг | 2700 кг | 3000 кг | |||||
Вес-брутто (приблизит.) | 650 кг | 2000 кг | 3160 кг | 3460 кг | |||||
Габариты (ДxШxВ) | 1575x1030x910 мм | 2030x1490x1510 мм | 2200x1720x1890 мм |
ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА МЕТИЗАХ И ДЕТАЛЯХ МАШИН
(проект под спец. заказ)
Особенности оборудования для накатывания резьбы на метизах и деталях машин:
- Станок RG-588 обладает более передовой конструкцией системы подачи заготовок.
- Максимальный модуль: 1.0
- Максимальный внешний диаметр: 30 мм
- Максимальная длина накатывания: 200 мм
Пример готовой продукции
ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА ТРУБЫ RG-30A, RG-60A, RG-60AP
(гидравлический тип)
Пример готовой продукции
Особенности оборудования для накатки резьбы на трубы:
- Совмещает функциональность гидравлики с массовой накаткой резьбы различных видов на полые профиля сгонных муфт маслопроводов, валы электровентиляторов, детали к автомобилям, велосипедам, мотоциклам, швейным машинам и т.д.
- Прост в управлении, поддерживает режим подачи напроход деталей диаметром до 32 мм.
Спецификация оборудования для накатки резьбы на трубы
RG-30A | RG-60A | RG-60AP | |||||
Максимальные размеры заготовки | Внутренний диаметр | 8-30 мм | 5/16``- 1 1/8`` | 6-65 мм | ¼``~2 ½`` | 6-80 мм | ¼``~3 1/8`` |
Шаг резьбы | 0.5-2.5 P | 40-11 витков на дюйм | 0.75-6.0 P | 40-4 витков на дюйм | 0.75-8 P | 40-3 витков на дюйм | |
Макс. длина | Доступны режимы загрузки и подачи напроход | ||||||
Рабочий вал | Скорость накатывания | 250 об. / мин. | 46, 65, 85, 120 об. /мин. | ||||
Макс. внешний диаметр | 80 мм | 3-1/8`` | 140 мм | ||||
Внутренний диаметр | 25.4 мм | 1`` | 40 мм | ||||
Макс. ширина | 20, 30, 40 мм | 1-5/8`` | 50 мм | ||||
Макс. расстояние между центрами валов шпинделя | 130 мм | 5-1/8`` | 210 мм | ||||
Мин. расстояние между центрами валов шпинделя | 50 мм | 2`` | 75 мм | ||||
Производительность, шт. /мин. | 9-35 | 9-35 | Отрезка по образцу | ||||
Двигатель 3 фазы, переменный ток |
Шпиндель | 2 ЛС | 5 ЛС | 7.5 ЛС | |||
Гидравлический насос | 2 ЛС | 3 ЛС (5ЛС) OPT | |||||
Насос для подачи СОЖ | 1/8 ЛС | 1/8 ЛС | |||||
Корпус станка | Занимаемая площадь | 1120x930 мм | 1360x1250 мм | ||||
Чистый вес (приблизит.) | 550 кг | 1150 кг | 1200 кг | ||||
Вес-брутто (приблизит.) | 720 кг | 1380 кг | 1400 кг | ||||
Габариты (ДxШxВ) | 1320x1130x1570 мм | 1560x1450x1650 мм |
ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА СПЕЦИАЛЬНЫЕ ДЕТАЛИ RG-3T, RG-20, RG-30
Оборудование для накатки резьбы на специальные детали совмещает подачу эксцентрикового кулачка, простую конструкцию и легкость в эксплуатации при производстве винтов малого размера для швейных машин, велосипедов, автомобилей, мотоциклов, аппаратного обеспечения, инструментов и высокоточного оборудования.

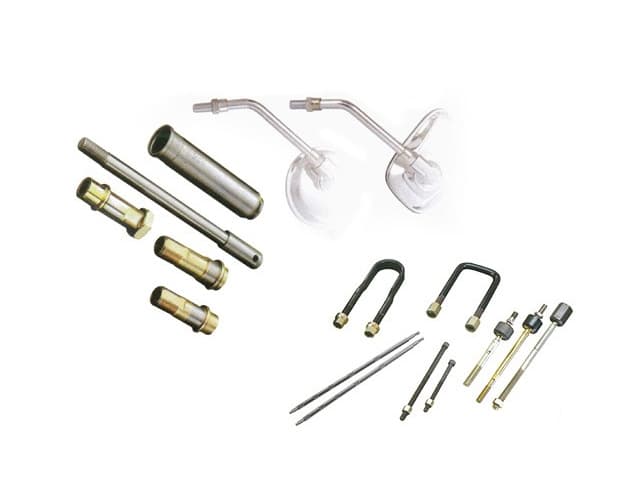

Пример готовой продукции
Сочетание механизма снижения скорости и эксцентричного вращения резьбонакатных роликов обеспечивает более точное и удобное производство широкого спектра деталей с резьбой. Данное оборудование оснащено системой смазки для увеличения срока эксплуатации направляющих.
Спецификация оборудования для накатки резьбы на специальные детали
RG-3T | RG-20 | RG-30 | |||||
Максимальные размеры заготовки | Внутренний диаметр | 0.8-12.5 мм | 1/32``-1/2`` | 5-22 мм | 3/16``-7/8`` | 5-40 мм | 5/16``-1.9/16`` |
Шаг резьбы | 0.4-1.5 P | 60-16 витков на дюйм | 0.75-2.5 P | 40-9 витков на дюйм | 0.75-3.0P | 40-8 витков на дюйм | |
Макс. длина | 38 мм | 1-1/2`` | 48 мм | 1-7/8`` | 150 мм | 6`` | |
Рабочий вал | Скорость накатывания | 40 об. / мин. | 40 об. / мин. | 40 об. / мин. | |||
Макс. внешний диаметр | 100 мм | 4`` | 120 мм | 4-3/4`` | 150 мм | 6`` | |
Внутренний диаметр | 50.5 мм | 2`` | 40 мм | 1-9/16`` | 54 мм | 2-1/8`` | |
Макс. ширина | 40 мм | 1-9/16`` | 50 мм | 2`` | 150 мм | 6`` | |
Макс. расстояние между центрами валов шпинделя | 130 мм | 5-1/8`` | 140 мм | 5-1/2`` | 187 мм | 7-3/8`` | |
Мин. расстояние между центрами валов шпинделя | 90 мм | 3-1/2`` | 100 мм | 4`` | 140 мм | 5-1/2`` | |
Производительность, м. /мин. | 20-40 | 9-30 | 7-20 | ||||
Двигатель 3 фазы, переменный ток |
Шпиндель | 1 ЛС | 3ЛС | 7-1/2 ЛС | |||
Насос для подачи СОЖ | 1/8 ЛС | 1/8 ЛС | 1/8 ЛС | ||||
Параметры оборудования | Рабочие размеры | 800x600 мм | 1090x740 мм | 1220x810 мм | |||
Вес-нетто (приблизит.) | 300 кг | 970 кг | 1300 кг | ||||
Вес-брутто (приблизит.) | 395 кг | 1130 кг | 1480 кг | ||||
Транспортные габариты (ДxШxВ) | 940x700x910 мм | 1240x850x1220 мм | 1365x925x1295 мм |
ОБОРУДОВАНИЕ ДЛЯ НАКАТЫВАНИЯ ШЛИЦЕВ
RG-800/1225
- Станок для накатывания шлицев подходит для накатывания шлицев на прецизионные детали автомобилей, мотоциклов, сельскохозяйственных машин, части фильтров, пневматических, гидравлических и иных инструментов.
- Оборудование отличается высокой точностью накатывания шлицев, формирования зубчатых форм, идеально подходит как для серийной обработки изделий так и для обработки нестандартной продукции.
- Оборудование для накатывания шлицев способно формировать шлицы, остроугольные шлицы, смазочные канавки, делать насечки, накатывать резьбу на изделия в процессе непрерывной подачи так по отдельности. Обработка единицы изделия занимает от 3 до 7 секунд.
- Конечная продукция имеет идеальную прочную поверхность без заусенцев.

Стандартный набор принадлежностей оборудования для накатывания шлицев:
- Защитное устройство станка.
- Установочный механизм для деталей станка.
- Система подачи СОЖ.
- Система охлаждения.
- Электрощит управления.
- Инструментальная оснастка.
- Руководство по эксплуатации и обслуживанию станка.
Дополнительные принадлежности:
- Набор плашек для формирования резьбы и шлицев.
- Автоматическая система загрузки.
- Вычислительный центр.
- Приёмка Заказчиком.
Пример готовой продукции

Спецификация оборудования для накатывания шлицев
RG-800 |
RG-1225 |
|
Минимальный диаметр изделия, мм | 16 (0.63") | 16 (0.63") |
Максимальный диаметр шлица, мм | 40 (1.57") | 50 (1.97") |
Максимальная длина шлица, мм | 110 (4.33") | 110 (4.33") |
Минимальная длина изделия, мм | 100 (3.94") | 100 (3.94") |
Максимальная длина изделия, мм | 1000 (39.37") | 1200 (47.24") |
Максимальный модуль зубчатого зацепления | 1.25 | 1.5 |
Стандартная длина плашек для формирования шлицев | 640 мм(24") | 915 мм(36") (дополнительно 1220 мм, 48") |
Стандартная длина плашек для формирования резьбы | 360 мм(14.17") | 360 мм(14.17") |
Гидравлический двигатель | 40 л.с. (6P) | 50 л.с. (6P) |
Насос системы охлаждения | 5 л.с. | 5 л.с. |
Программируемый логический контроллёр | Mitsubishi | Mitsubishi |
Размер оборудования (ДxШxВ мм) | 2700x4200x2100 | 3700x4200x2100 |
Размер оборудования в упаковки (ДxШxВ мм) | 4000x5000x3000 | 5000x5000x3000 |
Чистый вес, кг | 12,000 кг | 15,000 кг |
Вес в упаковке, кг | 12,500 кг | 15,600 кг |
