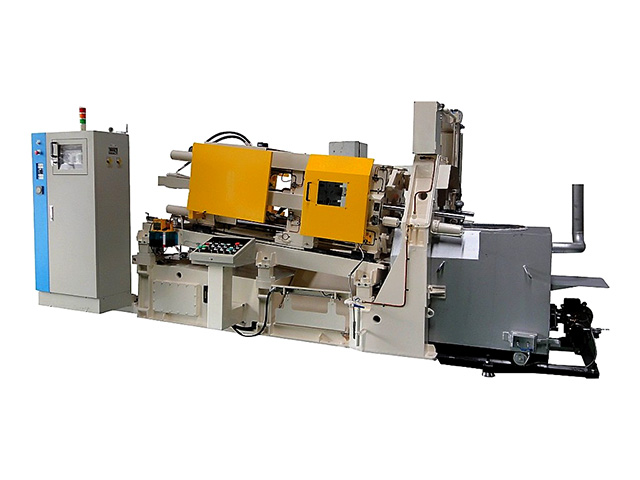

ЛИТЬЕВЫЕ МАШИНЫ С ГОРЯЧЕЙ КАМЕРОЙ ПРЕССОВАНИЯ
Комплектующие части литьевой машины
- Изогнутый держатель
- Плунжер (поршень)
- Поршневое кольцо
- Тигель
- Корпус и наконечник форсунки
Комплектующие устройства литьевой машины
- Графическая (кривая) система инжекции
- Система управления усилием смыкания пресс-формы
- Гибридная гидравлическая система управления
Техническая спецификация литьевой машины с горячей камерой прессования
| Наименование | Единица | RG-30Z | RG-60Z | RG-125Z | RG-200Z | RG-315Z |
|---|---|---|---|---|---|---|
| Усилие зажима | тонн | 30 | 60 | 100 | 200 | 315 |
| Ход пресс-формы | мм | 180 | 215 | 275 | 357 | 425 |
| Усилие выталкивания | тонн | 2.5 | 2.5 | 7 | 7.9 | 12.3 |
| Ход выталкивания | мм | 50 | 60 | 70 | 75 | 90 |
| Высота пресс-формы | мм | 100-320 | 170-340 | 250-450 | 250-500 | 250-600 |
| Световой просвет между колоннами | мм | 285x285 | 326x326 | 395x395 | 465x465 | 540x540 |
| Диаметр колонн | мм | 50 | 60 | 75 | 85 | 110 |
| Положение инжекции | мм | 0-50 | 0-65 | 0-80 | 0-100 | 0-145 |
| Максимальное настраиваемое инжекционное усилие | тонн | 4 | 5.2 | 10 | 11 | 16.1 |
| Макс. ход инжекции | мм | 120 | 120 | 200 | 200 | 200 |
| Плунжер инжекции-D | мм | 45 | 50 | 60 | 70 | 80 |
| Площадь отливки | см2 | 120 | 189 | 344 | 656 | 768 |
| Инжекционное услилие | кг/см2 | 245 | 264 | 363 | 320 | 410 |
| Макс. вес отливки | кг | 0.97 | 1.0 | 1.4 | 3.6 | 4.5 |
| Емкость тигельной печи | кг | 200/ цинк | 270/ цинк | 500/ цинк | 500/ цинк | 700/ цинк |
| Цикл на холостом ходу | №/час | 1000 | 1000 | 750 | 650 | 600 |
| Мощность | кВт | 5.5 | 7.5 | 15 | 15 | 22 |
| Вес машины | кг | 3000 | 4000 | 5500 | 8000 | 12000 |
| Габариты машины, ДхШхВ | мм | 3500x1900x2000 | 3500x1900x2000 | 3200x1650x2100 | 3700x1700x2150 | 4200x1900x2300 |
Особенности литьевой машины с горячей камерой прессования
Описание системы управления литьевой машины
- Управление гидравликой при помощи пропорционального клапана, показатели давления и скорости устанавливаются на экпане управления.
- Ход выталкивания и инжекции регулируется на панели управления.
- Накопитель поршневого типа обеспечивает максимальный поток, не требует затрат при обслуживании.
- Поперечные колонны хромированные.
- Панель управления отображает усилие зажима. Цветной сенсорный экран, запоминание и сохранение настроек до 50 режимов.
- Защитная дверь (стандартная комплектация).
- Скорость инжекции до 4 м/с. Доступны параметры управления и графического контроля кривой инжекции.
- ПИД контролер температурой тигельной печи, вкл. записывающее устройство температурной кривой.
Средства автоматизации литьевой машины
 |  |
|
| Автоматическое устройство для смазки пресс-форм, серия RG-SPX | Автоматический съемщик отливок серия RG-EXG | Автоматический съемщик отливок серия RG-EXG |
