Резьбонарезные автоматы этого типа предназначены для нарезки резьбы на длинные изделия, тонкие изделия , изделия с нестандартным профилем (сверхтонкие, многоугольные, нерегулярные, конусные и т.д.). Такое оборудование для накатки резьбы способно нарезать резьбу с отклонением 0.1 мм при внешнем диаметре гайки менее чем 45 мм.
Автомат может быть оснащен устройством для подачи заготовки и вибрационным питателем.

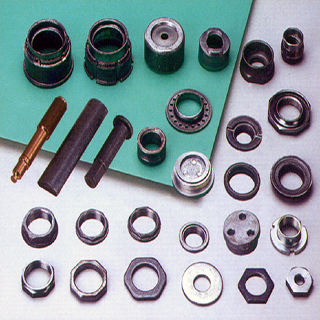

ОБРАЗЦЫ НАРЕЗАЕМЫХ ИЗДЕЛИЙ
Особенности оборудования серии RG
Оборудование для накатки резьбы на длинные, тонкие, изделия с нестандартным профилем (сверхтонкие, многоугольные, нерегулярные, конусные и т.д.), оснащено специально разработанной системой подачи и ориентирования заготовки, работающей по принципу свободного падения заготовки продукции по наклонной направляющей, что обеспечивает стабильность и качество нарезаемой резьбы.
Оборудование широко применяется для тонких изделий, нестандартных изделий из стали и других материалов, как правило, из нержавеющей стали, меди, алюминия и др. Оборудование оснащено пневматическим механизмом подачи и зажима заготовки.
Части направляющие заготовку в зону нарезки, включая оснастку (метчики) неподвижны и зафиксированы, в то время как заготовка во время работы оборудования поворачивается. Такой принцип работы станка обеспечивает максимально качественное нарезание резьбы без отходов.
Шпиндель способен работать без остановки, что увеличивает производительность автомата. Оборудование оснащено счетчиком готовой продукции и световой индикацией событий. Доступны два режима скорости нарезания резьбы - (1) на стандартную продукцию, (2) на термообработанную продукцию.
Принцип работы оборудования
Отштампованная заготовка гайки поступает на промежуточный и далее в приемный бункер резьбонарезного станка.
Из бункера заготовка по наклонным направляющим падает в узел нарезки резьбы, где пневматический толкатель прижимает вращающуюся заготовку гайки к неподвижному резьбонарезному метчику, проталкивая ее вдоль рабочей части стержня метчика, формируя внутреннюю резьбу.
Готовые гайки сбрасываются с хвостовой части изогнутого метчика в контейнер для готовой продукции.
СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ ДЛЯ НАКАТКИ РЕЗЬБЫ СЕРИИ RG
| Модель станка | RG-26 | RG-38 | RG-68 | RG-68L | RG-88 |
|---|---|---|---|---|---|
| Макс. внешний диаметр заготовки, мм | 18 | 35 | 60 | 60 | 80 |
| Наибольший диаметр нарезаемого отверстия, мм | 8 | 12 | 35 | 40 | 30-50 |
| Производительность, шт/мин | 25-60 | 20-40 | 5-30 | 5-25 | 2-10 |
| Мощность двигателя, л.с. | 1 | 2 | 5 | 5-7.5 | 7.5-10 |
| Приводной цилиндр | воздушный | воздушный | воздушный | гидравлический 2 л.с. |
гидравлический 2 л.с. |
| Вес-нетто, кг | 420 | 480 | 700 | 850 | 1000 |
| Габариты оборудования (В х Ш х В), мм | 1050 х 830 х 1600 | 1220 х 830 х 1600 | 1420 х 920 х 1700 | 1700 х 1000 х 1700 550 x 450 x 650 масляный гидравлический пресс |
2300 х 1100 х 1700 550 x 450 x 650 масляный гидравлический пресс |
Дополнительное оборудование:
|
|||||

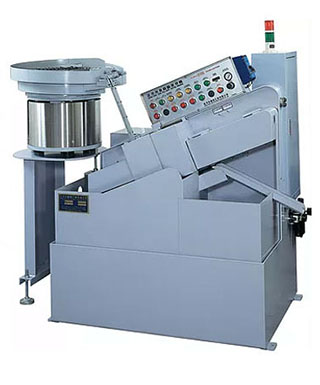

МОДЕЛЬ RG-68
Особенности оборудования серии RG-68
Оборудование для накатки резьбы на длинные, тонкие, изделия с нестандартным профилем оснащено специально разработанной системой подачи и ориентирования заготовки, работающей по принципу свободного падения заготовки продукции по наклонной направляющей, что обеспечивает стабильность и качество нарезаемой резьбы.
Оборудование широко применяется для тонких изделий, нестандартных изделий из стали и других материалов, как правило, из нержавеющей стали, меди, алюминия и др.
Оборудование оснащено пневматическим механизмом подачи и зажима заготовки.
Части направляющие заготовку в зону нарезки, включая оснастку (метчики) неподвижны и зафиксированы, в то время как заготовка во время работы оборудования поворачивается. Такой принцип работы станка обеспечивает максимально качественное нарезание резьбы без отходов.
Шпиндель способен работать без остановки, что увеличивает производительность автомата.
Оборудование оснащено счетчиком готовой продукции и световой индикацией событий. Доступны два режима ускорения процесса нарезания резьбы.
МОДЕЛЬ RG-38 С ВИБРАЦИОННЫМ ПИТАТЕЛЕМ
Особенности оборудования серии RG-38
Устройство подачи заготовки может быть расположено слева либо справа основного оборудования.
Устройство подачи заготовки сокращает время подачи и экономит ресурсы.

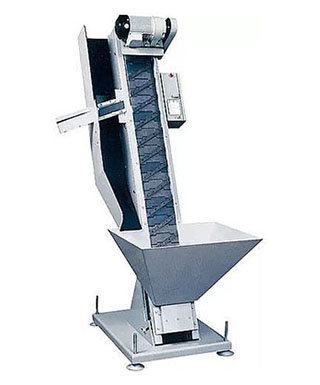

Лестничный конвейер может быть отрегулировани под размер продукции. Дизайн имеет патент.
Конвейер оборудован датчиками отсутствия заготовки. Высота конвейера проектируется согласно техническому заданию Покупателя.
Мощность двигателя подачи: 1/4 л.с.
Размер устройства: 1300 х 800 х 2000 мм
Вес оборудования: 150 кг
Видео работы оборудования для накатки резьбы на изделия с нестандартным профилем

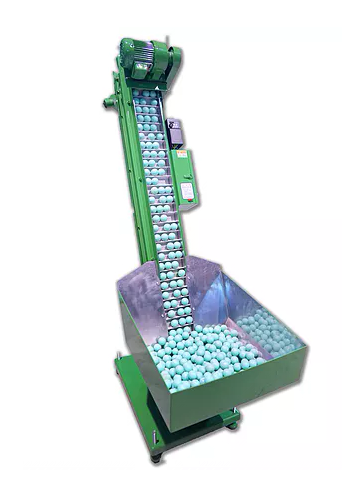

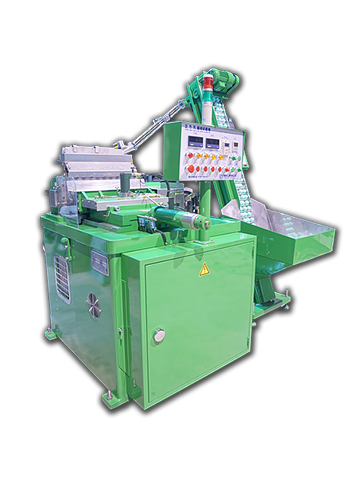

ОБОРУДОВАНИЕ ДЛЯ ШЛИФОВАНИЯ / ПОЛИРОВКИ ШАРИКОВ СЕРИЯ RG-B
Техническая спецификация оборудования шлифования / полировки шариков
| Модель станка | RG-B01 | RG-B05 |
|---|---|---|
| Мощность двигателя | 20 л.с. | 10 л.с. |
| Мощность масляного двигателя | 3 л.с. | 2 л.с. |
| Производительность | 10 штук/ цикл | 5 штук/ цикл |
| Напряжение | 220В/ 380В/ 440В/ 460В (на выбор) | |
| Давление воздуха | 5 кг/см2 | 5 кг/см2 |
| Объем водяного бака | 180л х 2 = 360л | 180л х 2 = 360л |
| Допуск | ± 0.05 мм | ± 0.05 мм |
| Производительность/ в час | 2500-3000 шт/ час | 750-1500 шт/ час |
| Габариты станка (Д х Ш х В), мм | 1500 х 1160 х 1680 | 1400 х 950 х 1600 |
| Вес нетто, кг | 1600 | 1100 |
| Комплектуется устройством для подачи заготовки (шариков) | ||
