УПАКОВОЧНОЕ И ФАСОВОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ МЕТИЗОВ И КРЕПЕЖА



Система автоматической укладки на поддоны и обёртывания стрейч-плёнкой

На сегодняшний день никакое крупное производство не обходится без систем укладки тары на паллеты и обёртывания их стрейч-плёнкой. Такие системы ключают в себя паллетайзеры и паллетоупаковщики (паллетообмотчики). Какую тару бы то ни было упаковать: мешки, рулоны, картонные коробки или упаковки с пластиковыми бутылками, её можно аккуратно и плотно уложить на паллеты, а затем, при необходимости обернуть стретч-пленкой или надеть плёночный чехол.

линия автоматической укладки на поддоны и обёртывания стрейч-плёнкой


Технологический процесс упаковки

Ориентация тары на паллете

Обёртывание верхней части тары в растягивающуюся плёнку

Горизонтальная обвязка тары

Поперечная вертикальная обвязка тары

Продольная вертикальная обвязка тары

Обёртывание поверхности тары в растягивающуюся плёнку


Паллетайзер RG-C-893

Для того, что бы готовая продукция на складе не занимала множества места и для ее правильного хранения, продукция должна быть аккуратно уложена и компактно упакована. Для этой цели широко используются паллетайзеры. Данное оборудование относится к складскому оборудованию, и используются для создания паллетов, причем состоящих из нескольких слоев. Упакованная на паллетайзере продукция занимает меньше места и надежно защищена от внешних воздействий и полностью готова к дальнейшему ее использованию и транспортировке.

Паллетайзеры являются чрезвычайно полезным и продуктивным оборудованием, поскольку их применение сводит к нулю все ошибки, которые могут быть допущены при ручной упаковке. Широкое использование паллетайзеров обусловлено еще и тем, что в настоящее время качественной упаковке материала придается огромное значение, и поставщик должен предоставить товар в надежной и компактной таре, и именно паллетайзеры выполняют основную функцию в формировании такого уровня упаковки.

Именно паллетайзер формует абсолютно ровный прямоугольник из продукции, который уже в таком виде поступает на дальнейшую упаковку.

автоматический паллетайзер RG-C-893


Принцип работы паллетайзера

Сформированная коробка перемещается на станцию автоматического формирования паллет (паллетайзер). Паллеты автоматически подаются на станцию из магазина на 5-6 паллет.

Первой операцией является разворот коробки в необходимое положение на поворотном рольганге. Далее, из правильным образом повернутых коробок формируется отдельный ряд, который затем сдвигается на паллет при помощи гидравлического толкателя.

При наборе очередного слоя, паллет сдвигается вниз на высоту коробки, так что толкатель сдвигает следующий ряд коробок на предыдущий слой. Картонные прокладки между слоями, при необходимости, укладываются вручную обслуживающим персоналом.

Далее готовый паллет транспортируется к автоматической машине для утяжки паллетов стрейч-пленкой. Паллет устанавливается на вращающуюся приводную платформу, оператор закрепляет край пленки за паллет и включает машину с пульта оператора.

Сформированный паллет утягивается пленкой с заранее заданным натяжением, высотой наложения и количеством слоев (оборотов) пленки. После окончания формирования паллета укомплектованный паллет автоматически выводится из зоны загрузочной станции, освобождая место для пустого паллета. Упакованный паллет транспортируется на склад готовой продукции. Система вывода укомплектованного паллета синхронизирована с системой подачи пустого паллета.


АВТОМАТИЧЕСКИЕ ОБЁРТОЧНЫЕ МАШИНЫ (ПАЛЛЕТОУПАКОВЩИКИ)

Современные производственные предприятия стремятся к автоматизации процесса упаковки, снижению затрат по расходу материалов на единицу продукции, увеличению мощности производства, возможности оперативного изменения ассортимента товаров и услуг. На данный момент самым передовым способом упаковки паллет с грузом является упаковка груза на паллете в стрейч-пленку.

Паллетоупаковщик (паллетообмотчик) - упаковочное оборудование, предназначенное для упаковки груза на паллете в стрейч-пленку. Использование паллетообмотчика сокращает расходы и увеличивает количество упаковываемых тар. Упаковка стрейч-пленкой обеспечит сохранность товара при его транспортировке и хранении, позволяет предохранить от воровства, защитит продукт от механических, атмосферных и других воздействий, упростит его учет и погрузочно-разгрузочные работы.

Паллетообмотчики позволяют добиться идеального качества обмотки груза даже нестандартной формы, а время работы сокращается до минимального.

Процесс упаковки с использованием паллетоупаковщика (паллетообмотчик) выглядит следующим образом: оператор устанавливает тару с грузом на поворотный стол паллетообмотчика, закрепляет стрейч-пленку, выбирает программу упаковки и нажимает кнопку «Старт». Далее процесс упаковки происходит автоматически.

Основным критерием при выборе паллетоупаковщика является производительность, так как она напрямую связана с типом и расходом пленки. Самой распространенной является пленка с растяжением 250 %, она является оптимальной по соотношению цены и качества.

Автоматические оберточные машины для обертывания поддонов (паллет) состоят из вращающейся приводной платформы и подвижного держателя рулона с пленкой. Паллетоупаковщик имеет возможность регулировки натяжения и высоты наложения пленки, количества слоев (оборотов) пленки. На вращающейся платформе паллетообмотчика имеется приводной рольганг для удаления обернутого паллета на конвейер для временного хранения упакованной продукции.


Автоматическая роликовая обёрточная машина для паллет серия RG-A-896-R

Автоматическая роликовая обёрточная машина

Высота может быть отрегулирована по требованиям покупателя


Автоматическая оберточная машина с платформой RG-A-896-PC

Автоматическая оберточная машина с поворотной платформой




Машина для обёртывания поддонов (паллет) RPT1650FL

Палетоупаковщик с системой предварительного растяжения плёнки - это высокотехнологичное оборудование для упаковки палет с грузом. Предлагаемый нами паллетоупаковщик – выгодное, удобное и простое в управлении складское оборудование.

паллетоупаковочная машина


машина обёртывания поддонов стретч-плёнкой


паллетообмоточная машина



Особенности конструкции паллетоупаковщика

  • Система управления работает под управлением ПЛК
  • Фотоэлемент для автоматического определения высоты груза на паллете.
  • Программы обмотки – только вверх, только вниз, вверх/вниз.
  • Регулировка верхнего перехлеста пленки.
  • Увеличение времени обёртывания для лучшей фиксации 2 грузов, размещенных друг на друге.
  • Отдельные кнопки пуска, паузы и аварийной остановки.
  • Индикатор питания.
  • Переменная скорость поворотного стола.
  • Регулирование скорости вверх/вниз для плёночной каретки при помощи преобразователя частоты.
  • Поворотный стол из конструкционной стали толщиной 8 мм.
  • Привод поворотного стола с функцией мягкого старта и регулируемой при помощи преобразователя частоты скоростью вращения.
  • Мощная система предварительного растяжения до 300% для минимального расхода стретч-плёнки.
  • Дверца каретки открывается для легкой смены рулонов и натяжения пленки.
  • Регулируемая скорость подачи пленки обеспечивается отдельным двигателем постоянного тока.
  • Электронная регулировка натяжения пленки с панели управления.
  • Сверхмощный двухцепной подъемник для тележки, малошумный и безопасный.


Доступные опции

  • Рампа.
  • Моторизованная верхняя плита.
  • Цвет покраски машины.
  • Диаметр поворотного стола: 1800 мм, 2000 мм, 2200 мм
  • Грузоподъёмность: 2500 кгс, 3000 кгс
  • Высота колонны: 2400 мм, 2600 мм, 2800 мм, 3000 мм, 3200 мм
  • Кнопочное управление либо управление с помощью сенсорного экрана
  • Встроенные весы /  взрывобезопасное исполнение / встроенный счётчик


ВНИМАНИЕ: Возможны изменения конфигурации оборудования согласно требованиям клиента.


Технические параметры паллетообмотчика

Минимальный размер оборачиваемого паллета (Д × Ш × В)500 × 500 × 500 мм
Максимальный размер оборачиваемого паллета (Д × Ш)1200 × 1200 мм
Максимальная высота груза на паллете2000 мм (опционально: 2400 мм, 2600 мм, 2800 мм, 3000 мм)
Максимальный вес груза2000 кгс (опционально: 2500 кгс, 3000 кгс)
Скорость вращения платформы3-12 об/мин (регулируемая)
Диаметр платформы1650 мм
Высота поворотной платформы85 мм
Скорость поднятия / опускания кареткирегулируемая
Напряжение питания220В 1-ф 50Гц
Потребляемая мощность1.55 кВт
Производительность упаковки20-40 паллет в час
Отверстия под погрузчик с вильчатым захватомспереди и сзади
Стандартные габариты оборудования (Д × Ш× В)2650 мм × 1650 мм × 2400 мм
Вес машины650 кг
Максимальный внешний диаметр рулона плёнки230 мм
Внутренний диаметр рулона плёнки76 мм
Ширина пленки500 мм
Толщина пленки17-35 µм



Видео работы паллетоупаковщика



компоненты паллетоупаковщика компоненты паллетоупаковщика компоненты паллетоупаковщика компоненты паллетоупаковщика



Паллетообмотчик с автоматической системой зажима и обрезки плёнки RPT1650AC

автоматический паллетоупаковщик


автоматический паллетообмотчик


автоматическая паллетоупаковочная машина



Техническая спецификация автоматического паллетобмотчика

Упаковываемые товарыпаллеты, большеразмерные ящики, масляные барабаны, рулоны большых размеров
Размеры оборачиваемых товаров, (Д × Ш× В)(200~1200 мм) × (200~1100 мм) × (100~2000 мм)
(конструкция поставки согласно требованиям покупателя)
Максимальный вес груза2000 кгс
Габариты оборудования, (Д × Ш× В)2800 мм × 1800 мм × 2400 мм
Размер при отгрузке, (Д × Ш× В)общий: 2800 мм × 1800 мм × 850 мм
деревянного ящика: 2800 мм × 1750 мм × 950 мм
Вес машины750 кг
Напряжение питания220В 1-ф 50Гц (или другое напряжение под заказ)
Потребляемая мощность0.75 кВт
Производительность упаковки40-50 паллет в час
Скорость вращения поворотной платформы3-12 об/мин (регулируемая)
Скорость поднятия / опускания кареткирегулируемая


Преимущества и особенности паллетообмотчика

Это идеальная машина для того, чтобы сделать следующий шаг в вашем бизнесе и перейти от ручной упаковки продукции к упаковке с помощью машин. Оборудование очень простое в эксплуатации, оснащено индикацией режимов работы.


автоматический паллетоупаковщик

Привод плёнки с помощью мотора постоянного тока. Защита двигателя от внезапной остановки плёнки. Срок службы электромотора более 5 лет.


автоматический паллетообмотчик

Доступны кнопочное управление и управление с помощью сенсорного экрана. Отображение настроек на экране. Управление натяжением плёнки, управление скоростью поворотного стола и скоростью подачи пленки. Доступны циклы обмотки вверх и вниз.


автоматическая паллетоупаковочная машина

Машина оснащена автоматической системой зажима в начале и обрезки плёнки в конце цикла упаковки. Оборудование автоматически загружает пленку и автоматически обрезает пленку согласно рабочих настроек.




Автоматическая конвейерная машина с верхним дозатором для обертывания поддонов стретч-плёнкой RPT1650CM

Полностью автоматический паллетообмотчик для обёртывания палет с грузом. Поставляется как с дозатором верхних листов так и без дозатора.

автоматическая паллетоупаковочная машина


автоматическая паллетоупаковочная машина



Технические параметры паллетоупаковщика

Упаковываемые товарыпаллеты, большеразмерные ящики, масляные барабаны, рулоны большых размеров
Размеры оборачиваемых товаров, (Д × Ш× В)(200~1200 мм) × (200~1100 мм) × (100~2000 мм)
(конструкция поставки согласно требованиям покупателя)
Максимальный вес груза2000 кгс
Габариты оборудования, (Д × Ш× В)2800 мм × 1800 мм × 2400 мм
Размер при отгрузке, (Д × Ш× В)общий: 2800 мм × 1800 мм × 850 мм
деревянного ящика: 2900 мм × 1900 мм × 950 мм
Вес машины750 кг
Напряжение питания220В 1-ф 50Гц (или другое напряжение под заказ)
Потребляемая мощность0.75 кВт
Производительность упаковки40-50 паллет в час
Скорость вращения поворотной платформы3-12 об/мин (регулируемая)
Скорость поднятия / опускания кареткирегулируемая


Особенности конструкции паллетообмотчика с конвейером

Нейлоновые ролики
Нейлоновые ролики для большей стабильности и безопасности
 	звёздочка цепной передачи
500 мм звёздочка цепной передачи
поворотный стол
Поворотный стол из конструкционной стали толщиной 10 мм
отверстия для вилочного погрузчика
Отверстия под погрузчик с вильчатым захватом

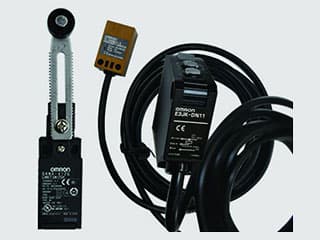

компоненты паллетоупаковщика
Комплектующие производства компании Omron
переключатель
Переключатель "Ручной / автоматический режим работы"
панель управления
Простое управление машиной с помощью кнопок


Основные преимущества применения паллетоупаковщика

  • Обмотка стретч-плёнкой - один из самых безопасных способ упаковки груза.
  • Груз может быть уложены в более высокие штабеля, что приведет к сокращению расходов на транспортировку.
  • Товары могут быть скрыты от посторонних глаз в случае использования непрозрачных пленок.
  • Повышенная защита груза от внешних воздействий, в том числе и от ультрафиолетовых лучей.
  • Упакованные в плёнку паллеты защищены от воровства быстрым извлечением.
  • Палеттообмотчик использует растягивающуюся пленку намного эффективнее, чем если бы это было сделано вручную.
  • Нет усталости оператора, так как процесс натяжения плёнки выполняется автоматически.
  • Отличный внешний вид после упаковки.


Видео работы конвейерного паллетоупаковщика
