ОБОРУДОВАНИЕ ДЛЯ НАКАТКИ РЕЗЬБЫ НА КРЕПЁЖ, МЕТИЗЫ И ДЕТАЛИ
Четырёх-шпиндельные гайконарезные станки
4-х шпиндельный гайконарезной станок серии RNT
Особенности гайконарезного станка серии RNT:
- Разнообразие модельного ряда гайконарезных станков позволяет нарезать гайки различных спецификаций.
- Наличие пневмоцилиндрического толкателя позволяет регулировать длину хода.
- Скорость накатки резьбы, параметры и производительность оборудования контролируются программируемым интерфейсом и инвертором.
- Система сигнализации предупреждает об отсутствии заготовки, застревании частей, перегрузке двигателя, аномальном давлении воздуха и других нештатных ситуациях.
- Устройство отбраковки дефектной продукции автоматически удаляет брак.
- Конструкция гайкнарезного станка позволяет оперативно заменять резьбонарезной инструмент.
- Установка режимов работы оборудования и параметров нарезания резьбы через HMI
- Оперативное переключение нарезания правосторонней / левосторонней резьбы с панели управления
- Угловое отклонение нарезаемой резьбы менее 0,8 градуса
- Точность нарезания резьбы до 4 по стандарту DIN 13
- Гайконарезной автомат может быть дополнительно укомплектован комплектом инструмента и оснастки, сепаратором стружки, маслозащитным кожухом, загрузочным бункером, инвертором, воздушным баком и системой автоматической отбраковки дефектной продукции
- Гайконарезные автоматы серии RNT отвечают всем стандартам безопасности труда, принятых в Европейском Союзе

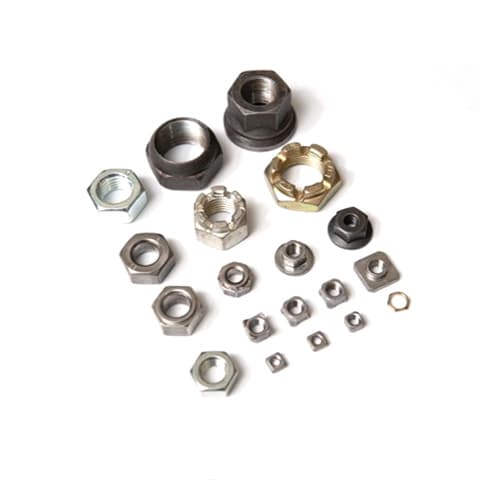

Номенклатура нарезаемых гаек
- Стопорные гайки: DIN 980, 982, 985, 6924, 6925, 6926, 6927
- Квадратные гайки для контактной сварки: DIN 928, 929
- Квадратные гайки: DIN 557
- Квадратные низкие гайки: DIN 562
- Шестигранные низкие корончатые гайки: DIN 937, 979
- Шестигранные низкие гайки: DIN 439, 936
- Шестигранные гайки: DIN 555, 934, 971, 2510, 6915
- Шестигранные корончатые гайки: DIN 935
- Шестигранные фланцевые гайки: DIN 6923
Технические характеристики гайконарезного станка серии RNT
| Модель оборудования | 11A / 11C | 16A / 16C | 19A / 19C | 24A / 24C | 30A / 30C | |
|---|---|---|---|---|---|---|
| Шестигранные гайки | Метрические размеры | M4-M10 | M8-M12 | M10-M14 | M12-M18 | M16-M24 |
| Размеры в дюймах | 3/16’’-1/4’’ | 5/16’’-3/8’’ | 3/8’’-1/2’’ | 1/2’’-5/8’’ | 5/8’’-7/8’’ | |
| Макс. производительность шт/мин | 350-320 | 270-230 | 210-160 | 160-120 | 120-100 | |
| Гайки с фланцем | Метрические размеры | M4-M10 | M8-M12 | M10-M14 | M12-M18 | M16-M24 |
| Размеры в дюймах | 3/16’’-1/4’’ | 5/16’’-3/8’’ | 3/8’’-1/2’’ | 1/2’’-5/8’’ | 5/8’’-7/8’’ | |
| Макс. производительность шт/мин | 210-180 | 160-130 | 140-115 | 115-95 | 85-70 | |
| Кол-во основных двигателей | 4 | 4 | 4 | 4 | 4 | |
| Макс. диаметр фланца, мм | 16.5 | 23.5 | 26.5 | 35 | 45 | |
| Мощность двигателя, л.с. | 1.2 | 2.4 | 2.4 | 3.4 | 5.4 | |
| Скорость вращения шпинделя, об/мин | 2096 | 1629 | 1425 | 1166 | 855 | |
| Вес нетто, тон | 1000 | 1500 | 1700 | 2100 | 3400 | |
| Ёмкость масляного бака, л | 250 | 400 | 400 | 550 | 700 | |
| Размеры оборудования (Д x Ш x В), мм | 1060 x 1370 x 1930 | 1450 x 1600 x 1930 | 1450 x 1600 x 1930 | 1620 x 1870 x 1930 | 1700 x 2300 x 2140 | |
Принцип работы гайконарезного оборудования серии RNT
Отштампованная заготовка гайки поступает на промежуточный и далее в приемный бункер гайконарезного станка. Из бункера заготовка по вертикальным направляющим падает в узел нарезки резьбы, где пневматический толкатель прижимает заготовку гайки к приводному вращающемуся метчику, проталкивая ее вдоль рабочей части стержня метчика, формируя внутреннюю резьбу. Готовые гайки сбрасываются с хвостовой части изогнутого метчика в контейнер для готовой продукции.
Контролируемые параметры HMI
- Автоматический запуск
- Установка времени QC
- Окно производительности/ шпиндель
- Счетчик общей производительности
- Счетчик производительности/ шпиндель
- Устройство проверки срока службы метчика
- Время выдержки/ остановки толкателя
- Время выдержки вибробункера
- Мониторинг крутящего момента при нарезке резьбы и перегрузки по току
- Отсутствие направления подачи
- Установка времени для застрявших гаек
- Установка времени автоматической подачи заготовки (бункер/конвейер) (опция)
- Установка языка
- Установка скорости вращения, об/мин
- Звуковая индикация событий
- Звуковая сигнализация/шпиндель
Стандартная комплектация гайконарезного автомата
В комплектации каждого резьбонарезного станка предусмотрены:
- приёмный бункер ёмкостью до 1 тонны
- подача заготовки с помощью маятниковых ворошителей в вертикальные направляющие
- индивидуальные пневматические толкатели для подачи заготовки в узел нарезания резьбы
- узел нарезки резьбы при помощи приводных метчиков с загнутым хвостовиком
- система централизованной смазки узлов оборудования
- масляный фильтр
- мерная шкала контроля положения вертикальных направляющих
- система подачи смазочной охлаждающей жидкости в рабочую зону
- контроль давления воздуха
- контроль отсутствия заготовки
- контроль подачи заготовки
- датчик перегрузки двигателей
- датчик уровня масла
- датчик контроля усилия при нарезке
- концевые датчики открытия защитных кожухов
- внутреннее освещение рабочего пространства станков
- индивидуальная панель оператора для управления станком
- LCD монитор на панели оператора
- электрошкаф с классом защиты IP54 (исполнение шкафа – одностороннее)
- подвод сжатого воздуха давлением 500-700 кПа (очищенный), от компрессора обеспечивается Заказчиком
- один комплект инструмента
Опциональная комплектация гайконарезного станка
| Стандартная комплектация (тип C) | Улучшенная комплектация (тип A) | |
|---|---|---|
| Панель управления HMI | да | да |
| Магнитный сепаратор стружки | опция | да |
| Износостойкий резьбонарезной шпиндель | опция | да |
| Маслозащитный кожух | нет | да |
| Износостойкий загрузочный бункер | опция | да |
| Инвертор главного двигателя | опция | да |
| Воздушный резервуар | нет | да |
| Автоматическое устройство отбраковки дефектной продукции | нет | да |
Видео работы гайконарезного оборудования
Пневматический 4-х шпиндельный гайконарезной станок серии RHT
Гайконарезной станок серии RHT предназначен для нарезания резьбы на шестигранные, четырехгранные гайки с нейлоновыми вставками, фланцевые гайки. Этот гайконарезной автомат спроектирован для нарезания относительно длинной резьбы.
Номенклатура нарезаемых гаек
- Шестигранные низкие корончатые гайки: DIN 937, 979
- Шестигранные низкие гайки: DIN 439, 936
- Шестигранные гайки: DIN 555, 934, 971, 2510, 6915
- Стопорные гайки: DIN 980, 982, 985, 6924, 6925, 6926, 6927
- Квадратные гайки для контактной сварки: DIN 928, 929
- Квадратные гайки: DIN 557
- Квадратные низкие гайки: DIN 562
- Шестигранные корончатые гайки: DIN 935
- Шестигранные фланцевые гайки: DIN 6923
Особенности и преимущества гайконарезного станка серии RHT
- программируемый логический контроллер (ПЛК) контролирует все функции станка, включая производительность каждого шпинделя, управление режимами работы ( ручной / автоматический), скорость нарезания резьбы, сигнализацию ошибок и перегрузки двигателя, систему оповещения о неисправностях, застревании / отсутствии заготовки.
- станок нарезает резьбу на шестигранные гайки, четырехгранные гайки с нейлоновыми вставками, фланцевые гайки
- независимая работа шпинделей
- замена инструмента очень быстрая и простая
- наличие датчика силы тока позволяет предотвратить возникновение внештатных ситуаций в процессе нарезания резьбы, таких как заклинивание гаек в ходе подачи или порожнее вращение метчика, позволяет исключить поломку режущего инструмента
- магнитный фильтр очищает масло от металлической стружки
- панель управления имеет простой и удобный интерфейс, позволяя настраивать различные параметры резьбы
- гайконарезной станок серии RHT получил сертификат СЕ и в полной мере отвечает всем требованиям безопасности труда, принятым в ЕС
Технические характеристики гайконарезного станка серии RHT
| Модель | RHT-11 | RHT-14 | RHT-19 | RHT-24 | RHT-32 | RHT-38 | RHT-45 |
|---|---|---|---|---|---|---|---|
| Диаметр нарезаемой резьбы | M4~M6 3/16"~1/4" | M6~M8 1/4"~5/16" | M10~M12 3/8"~1/2" | M14~M16 1/2”~5/8” | M18~M22 3/4”~7/8” | M22~M24 7/8”~1” | M24~M30 1”~1¼” |
| Макс. наружный диаметр, мм | 14 | 19 | 26 | 35 | 46 | 50 | 55 |
| Макс. производительность, шт/мин | 470 | 360 | 240 | 140 | 100 | 60 | 50 |
| Мощность, потребляемая от сети, кВт | 0.75 | 1.5 | 2.2 | 2.2 | 3.7 | 5.5 | 2.2 (1:5S) |
| Макс. потребление электроэнергии, кВт/ч | 3.7 | 7 | 10 | 11.1 | 17.4 | 25.4 | 12.2 |
| Расход воздуха, л/мин | 208 | 346 | 233 | 339 | 412 | 624 | 542 |
| Масляной бак, л (Castrol ILOCUT-154) | 230 | 300 | 380 | 480 | 600 | 650 | 750 |
| Габариты станка, (Ш x Д x В), м | 1.4 x 1.2 x 1.8 (B) 1.9 x 1.2 x 1.8 (C) | 1.5 x 1.3 x 1.8 (B) 2 x 1.4 x 1.8 (C) | 1.7 x 1.4 x 2.1 (B) 2.1 x 1.5 x 2.1 (C) | 1.9 x 1.7 x 2.3 (B) 2.2 x 2.3 x 2.3 (C) | 2 x 1.9 x 2.4 (B) 2.8 x 2.5 x 2.4 (C) | 2.5 x 2.1 x 2.6 (B) 3 x 2.7 x 2.6 (C) | 2.5 x 2.2 x 2.7 (B) 3.2 x 2.7 x 2.7 (C) |
| Весс нетто, кг | 970 (B) 1100 (C) | 1200 (B) 1400 (C) | 1450 (B) 1650 (C) | 2400 (B) 3000 (C) | 3300 (B) 3600 (C) | 4500 (B) 5100 (C) | 5200 (B) 5800 (C) |
Комплектация гайконарезного станка серии RHT
| 4-Шпиндельный гайконарезной станок | ||
|---|---|---|
| RHT-B | RHT-C | |
| Сенсорное устройство безопасности в разгрузочной зоне | да | да |
| Термоустойчивые защитные щитки разгрузочного люка | да | да |
| Регулирующий механизм для контроля времени ожидания толкателя | да | да |
| Механизм для настройки времени подачи | да | да |
| Датчик отсутствия заготовки | да | — |
| Разгрузочный желоб | опция | — |
| Механизм автоматической подачи заготовки (бункер / конвейер) | опция | опция |
| Механизм для удаления стружки | опция | опция |
| Инвертор | опция | опция |
| Интерфейс (панель) оператора | — | да |
| Маслозащитный кожух | — | да |
| Сертификация безопасности эксплуатации оборудования (СЕ) | — | да |
Четырёх-шпиндельный гайконарезной станок серии RNS
Назначение оборудования
Гайконарезные станки серии RNS предназначен для нарезания резьбы на шестигранные, четырехгранные гайки с нейлоновыми вставками, фланцевые гайки. Шаг резьбы в этих гайконарезных станках может быть увеличен согласно требованиям для нарезании гаек с увеличенной длиной или тяжелых гаек.
Номенклатура нарезаемых гаек
- Стопорные гайки: DIN 980, 982, 985, 6924, 6925, 6926, 6927
- Квадратные гайки для контактной сварки: DIN 928, 929
- Квадратные гайки: DIN 557
- Шестигранные низкие гайки: DIN 439, 936
- Квадратные низкие гайки: DIN 562
- Шестигранные корончатые гайки: DIN 935
- Шестигранные гайки: DIN 555, 934, 971, 2510, 6915
- Шестигранные низкие корончатые гайки: DIN 937, 979
- Шестигранные фланцевые гайки: DIN 6923
Программируемый логический контроллер (ПЛК) контролирует все функции станка, включая контроль производительности каждого шпинделя, управление режимами работы ( ручной / автоматический), контроль скорости нарезания резьбы. Гайконарезной станок оснащён сигнализацией ошибок и перегрузки двигателя, системой оповещения о неисправностях, застревании / отсутствии заготовки.
Станок серии RNS производит нарезание резьбы на шестигранные гайки, четырехгранные гайки с нейлоновыми вставками, фланцевые гайки. Шпиндели станка независимые. Замена инструмента очень простая и логичная.
Наличие датчика силы тока позволяет предотвратить возникновение внештатных ситуаций в процессе нарезания резьбы, таких как заклинивание гаек в ходе подачи или порожнее вращение метчика, позволяет исключить поломку режущего инструмента.
Данное гайконарезное оборудование оснащено магнитным фильтром, очищающим масло для нарезания резьбы от металлической стружки.
Панель управления гайконарезным автоматом имеет простой и удобный интерфейс, позволяя настраивать различные параметры нарезания резьбы на гайки.
Автомат серии RNS получил сертификат СЕ и в полной мере отвечает всем требованиям безопасности труда, принятым в ЕС.
Технические характеристики гайконарезного оборудования
| МОДЕЛЬ | RNS-6 | RNS- 11 | RNS- 14 | RNS- 19 | RNS- 24 |
|---|---|---|---|---|---|
| Диаметр резьбы | M2~M4 NO.2~NO.8 | M4~M6 NO.8~1/4” | M6~M8 3/16”~5/16” | M8~M12 5/16”~1/2” | M12~M16 1/2”~5/8” |
| Макс. наружный диаметр, мм | 10 | 14 | 19 | 26 | 35 |
| Макс. производительность, шт/мин | 470 | 470 | 360 | 240 | 140 |
| Основная мощность, кВт | 0.75 | 0.75 | 1.5 | 2.2 | 2.2 |
| Макс. потребление электроэнергии, кВт/ч | 3.7 | 3.7 | 7 | 10 | 11.1 |
| Расход воздуха, л/мин | 151 | 151 | 255 | 204 | 339 |
| Масляной бак, л | 230 | 230 | 300 | 380 | 480 |
| Габариты станка (Ш × Д × В ) , м | 1.4 * 1.2 * 1.8 | 1.4 * 1.2 * 1.8 | 1.5 * 1.3 * 1.8 | 1.7 * 1.4 * 2.1 | 2.35 * 1.9 * 3.35 |
| Вес нетто, кг | 970 | 970 | 1200 | 1450 | 2500 |
Машинный инструмент к 4-шпиндельным гайконарезным станкам
Тайвань Метиз Альянс поставляет широкий ассортимент инструмента и запасных частей для гайконарезных станков, гаечные метчики, детали станков и машин, быстроизнашивающиеся и запасные части к различным типам оборудования.
