ОБОРУДОВАНИЕ ДЛЯ ОСТРЕНИЯ СТАЛЬНОЙ ПРОВОЛОКИ

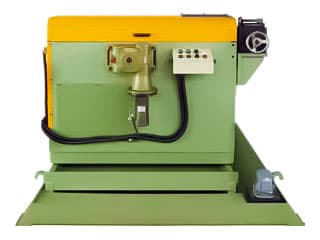

Устройство для острения конца прутка

Перед подачей катанки в волоку диаметр начала бунта должен быть уменьшен для свободного протягивания через волочильный блок. Данное устройство обрезает и заостряет начало круглой катанки / прутка посредством вращающейся режущей головки, тем самым уменьшая этот диаметр.

Устройство для острения конца прутка Устройство для острения конца прутка Устройство для острения конца прутка
  • Автоматическая подача.
  • Рабочий диаметр катанки по требованию Заказчика.
  • Резка четырьмя ножами.
  • Подвижное дно.
  • Устройство для сбора стружки.


Спецификация
Диаметр катанкиØ19 - Ø80 мм
H19 - H63.5 мм
S19 - S40 мм
Рабочая длина прутка2 - 8 м
Допуск по длине<0.8 мм
Длина острения до400 мм
Глубина реза (радиус)2.0 мм
Допуск на диаметр<2 мм




Узел заточки конца катанки (скальпирующее устройство) RGV

После выпрямления катанки в правильно-подающем узле размотчика идет подача катанки в скальпирующее устройство. Процесс скальпирования происходит в автоматическом режиме. После окончания процесса скальпирования работа узла прекращается и заточенный конец катанки вынимается из узла при помощи реверсного движения. Затем узел заточки катанки с помощью гидравлики перемещается в сторону (выходит из линии), а катанка подается дальше в волочильный стан. Оборудование для шевингования проволоки может работать в одной линии оборудования синхронно с волочильным станом.

Дополнительная информация о работе узла заточки конца катанки совместно с устройством автоматической размотки и подачи катанки большого диаметра размещена на этой странице


скальпирующее устройство узел заточки конца катанки
Спецификация устройства скальпирования серии RGV
Модель оборудованияRGV-20RGV-30RGV-36RGV-45
Диапазон диаметров подаваемой катанкиØ22 мм ~ 9 ммØ32 мм ~ 10 ммØ36 мм ~ 25 ммØ45 мм ~ 37 мм
Источник питания380 В / 50 Гц / 3 фазы переменного тока
Мотор устройства скальпированияинверторные двигатели мощностью 3 л.с. и 1 л.с.
Мотор подачи смазки1/2 л.с.
Насос гидравлического привода5 л.с.
Для заточки катанки маленьких диаметров более эффективно применение острильных устройств передвижного типа. Ручной метод острения конца катанки значительно эффективнее при острении конца бунта катанки маленького диаметра.


Особенности устройства обточки (скальпирования) катанки

  • Высокая скорость съема стружки: 1 м катанки обтачивается за 5-10 минут (в зависимости от диаметра катанки).
  • Формирует ровный гладкий закругленный конец катанки для ввода в канал оправки.
  • Цифровая настройка диаметра катанки и глубины съёма стружки. Система управления автоматически регулирует скорость вращения и подачи.
  • В токарном инструменте уникальной конструкции используется редукторный электродвигатель, управляющий скоростью инструмента и подающего лезвия.
  • Левая и правая сторона имеют по одному комплекту гидравлических цилиндров для центрирования. Это значительно повышает скорость обточки и улучшает округлость конца катанки.
  • Подготовительный процесс: перед скальпированием катанка должна быть выпрямлена на длину большую чем длина скальпирования.


Состав узлов устройства скальпирования проволоки

  • Сегментное поперечное зажимное устройство для фиксирования катанки.
  • Комплект из 3 направляющих роликов: на зажимном устройстве, на передней и задней сторонах токарного инструмента.
  • Мотор подачи смазки мощностью 1/2 л.с.
  • Мотор гидравлического насоса мощностью 5 л.с.
  • Четыре лезвия токарного инструмента регулируются одновременно.
  • Гидравлическая система автоматически перемещает лезвия во время обточки катанки.
  • Гидравлическая тележка: сборщик стружки (1 комплект).


скальпирующая головка острильного станка RGV-30
Скальпирующая головка острильного станка RGV-30


Конструкция скальпирующего устройства RGV-20

конструкция скальпирующего станка RGV-20



Валковые острильные станки

Острильный станок – это электромеханическое устройство периодического действия, предназначенное для заострения концов катанки небольшого сечения. Операция острения необходима для того, чтобы катанка / проволока, диаметр которой изначально превышает диаметр установленной фильеры, входила в волочильный стан без затруднений.

Рабочими элементами валкового острильного устройства служат два вращающихся валка, которые непосредственно сужают конец катанки / проволоки. Вращение валков происходит с постоянной скоростью, а сами валки имеют борозды с уменьшающимся шаговым расстоянием.

Валковые острильные машины управляются при помощи кнопочного пульта. Кроме того, запуск этого острильного станка также может осуществляться ножной педалью.



Валковые острильные станки серий RS-3/16S для заточки катанки

валковый станок заточки конца катанки RS-16S
Внешний вид валкового острильного станка RS-16S для заточки катанки


Спецификация валковых острильных станков серии RS
МодельRS-3SRS-6SRS-8SRS-16S
Диаметр катанкиØ3.0 - Ø0.8 ммØ6.5 - Ø1.5 ммØ8.0 - Ø2.0 ммØ16.0 - Ø3.0 мм
Длина ролика85 мм140 мм250 мм
Диаметр ролика60 мм80 мм120 мм
Количеств канавок8101114
Твёрдость роликовБолее 58 HRC
Материал роликовПодшипниковая сталь
Скорость вращения роликов26 об/мин39 об/мин32 об/мин
Мощность двигателя1.5 кВт5.5 кВт
Колеса для перемещения установкиВключеныОпция
Габариты (Д×Ш×В)600×210×980850×750×10701000×730×1210
Вес (нетто)170 кг394 кг600 кг
Тип катанкиНизко-средне-высоко углеродистая



Валковые острильные станки серий RC-7/36 для заточки катанки

узел заточки конца катанки RC-13-5
Валковый острильный станок RC-13-5 для заточки катанки
узел заточки конца катанки RC-36-24
Валковый острильный станок RC-36-24 для заточки катанки
узел заточки конца катанки  RC-20-5 узел заточки конца катанки RC-20-5
Валковый острильный станок RC-20-5 для заточки катанки


Спецификация валковых острильных станков RC
МодельRC-7.0-1.6RC-13-5RC-20-5RC-20-10RC-20-12RC-36-24
Типпередвижного типавращающегося типа (поворачивается на 90° для обеспечения заострения круглой формы )
Диаметр катанкиØ7.0 - Ø1.6 ммØ13.0 - Ø5.0 ммØ20.0 - Ø5.0 ммØ20.0 - Ø10.0 ммØ20.0 - Ø12.0 ммØ36.0 - Ø24.5 мм
Мощность двигателя5 л.с.10 л.с.15 л.с.
Источник питания380В / 50 Гц / 3ф
Управлениекнопочное / от ножной педали
