ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
СВАРОЧНЫЙ АППАРАТ АВТОМАТИЧЕСКИЙ
Сварочный аппарат автоматический горизонтального типа является полноценно функционирующим сварочным оборудованием, широко применяемым в процессе производства автомобильных деталей, промышленных деталей машин и электрических частей. Использование данного оборудование позволяет понизить себестоимость, повысить показатели качества продукции и производительность.
Особенности сварочного оборудования:
- Оснащён устройством контроля, обеспечивающим надёжную сварку.
- Поддерживает работу нескольких стационарных сварочных кондукторов.
- Поворотное устройство может быть прикреплено к боковым зажимам.
- Совместим с отрезными устройствами различных типов.
Технические характеристики сварочного оборудования
| Модель | RG-15 | RG-25 | RG-35 | RG-45 | RG-60 | RG-80 | |
|---|---|---|---|---|---|---|---|
| Сварка | Диаметр прутка | 3-5 | 6-25 | 6-35 | 8-45 | 10-60 | 19-80 |
| Узел газовой трубки | 17.3 | 34 | 48.6 | 60.5 | 76.3 | 101.6 | |
| Длина материала (поворотная сторона) | Ø15x200 | Ø25x300 | Ø35x300 | Ø42x300 | Ø56x300 | Ø76x300 | |
| Рабочая длина после установки | 500 | 650 | 800 | 800 | 800 | 1200 | |
| Мощность | Нагрев трением, кг. | 1200 | 3000 | 5000 | 10000 | 15000 | 30000 |
| Давление высадки, кг. | 1300 | 5000 | 10000 | 20000 | 30000 | 60000 | |
| Главный вал 50 ГЦ, об./мин. | 4000 | 2175 | 2175 | 2100 | 1500 | 800 | |
| Сварка 60 ГЦ, об./мин. | 4900 | 2625 | 2625 | 2100 | 1500 | 800 | |
| Первичный поворотный вал | Система переключения, кг=м | Электромагнитная многодисковая муфта | |||||
| 40 | 40 | 40 | 70 | 100 | 160 | ||
| Время торможения, сек. | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | |
| Система переключения, кг=м | Электромагнитная многодисковая муфта | ||||||
| 70 | 70 | 70 | 100 | 160 | 160 | ||
| Время торможения, сек. | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | |
| Диаметр коренного подшипника вала | 100 | 102 | 110 | 120 | 160 | 180 | |
| Поступательная скорость | 6000 | 5000 | 5500 | 5300 | 5500 | 3800 | |
| Направляющая | Скорость обратного хода | 10000 | 5300 | 5500 | 5500 | 5500 | 3700 |
| Скользящий размах | 250 | 280 | 280 | 350 | 330 | 300 | |
| Зажимной патрон | Гидравлический цанговый патрон | - | - | Гидравлический 3х ходовой патрон | |||
| Обработка материала | Параметры зажимного патрона | 2800 | 6000 | 9500 | 9500 | 12000 | 15000 |
| Зажим | Гидравлическая горизонтальная открытая система | ||||||
| Длина | 2100 | 4500 | 9000 | 9900 | 13000 | 15800 | |
| Настройка | Время регулировки | 0~999.9 | 0~999.9 | 0~999.9 | 0~999.9 | 0~999.9 | 0~999.9 |
| Главный вал привода | 7.5 | 7.5 | 11 | 15 | 22 | 45 | |
| Двигатель | Гидравлический | 2.2 | 3.7 | 3.7 | 5.5 | 7.5 | 11 |

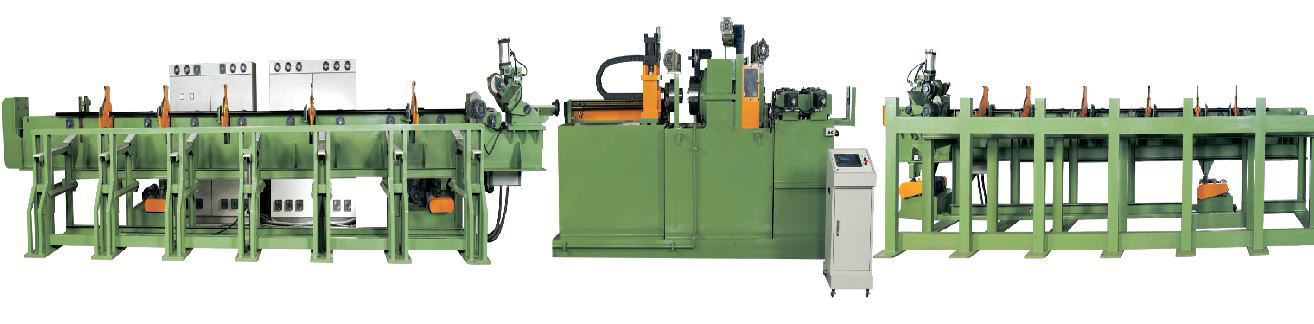

Токарный станок для обработки поверхности круглых прутков горячего проката
Основные характеристики станка для зачистки круглого проката:
- Токарный станок для обработки поверхности проката широко применяется для зачистки круглых прутков горячего проката от окислов, ржавчины, дефектов поверхности с целью получения блестящей поверхности и точных размеров изделий в пределах строгих допусков для изготовления пружин, подшипников, шестерней, валов, труб котлов и т.п.
- Измерение параметров и компенсация износа: оптические устройства контролируют процесс обработки, компенсируют износ инструмента после процесса зачистки.
- Безопасность: смазка и охлаждающая жидкость обеспечивают бесперебойную и безопасную работу системы.
- Безотходное производство: принцип работы этого обдирочного оборудования основан на автоматической сортировке отходов для их последующей утилизации.
- Система контроля за очисткой по всей производственной линии.
- Эффективный мониторинг рабочего процесса.
- Система подавления вибрации оборудования.
- Стабильность процесса подачи сырья.
- Защита сырья от повреждений.
- Рабочая длина: 2,5 ~ 8 метров
- Выходной диаметр: 20 ~ 125 мм
- Глубина резания: радиус 2,5 мм
- Рабочая скорость: 10 м/мин
- Скорость вращения шпинделя: 200 об/мин.
Заказчик может использовать оборудование совместно с двухвалковой прокатной правильной машиной как автономного действия так и совместно с линией непрерывного производства.
Видео работы станка для зачистки круглого проката
ОБОРУДОВАНИЕ ДЛЯ ИЗМЕРЕНИЯ ПРЯМОЛИНЕЙНОСТИ ПРУТКОВ
Оборудование для измерения радиуса изгиба прутков подходит для измерения прямолинейности прутков круглого, шестигранного и четырёхгранного сечения длиной от 2 до 6 метров.
ОБОРУДОВАНИЕ ДЛЯ ПРАВЛЕНИЯ ВАЛОВ
Оборудование для правления валов применяется в автомобильной промышленности для правления валов-шестерней, двигателей, распределительных валов, рулевых реек, полуосей, синхронизации колец, а также вилки переключения передач.
Механизм автоматической передачи приобретается отдельно.
