ПРЕЦИЗИОННЫЕ ПРОКАТНЫЕ СТАНЫ ДЛЯ ФАСОННОЙ ПРОВОЛОКИ

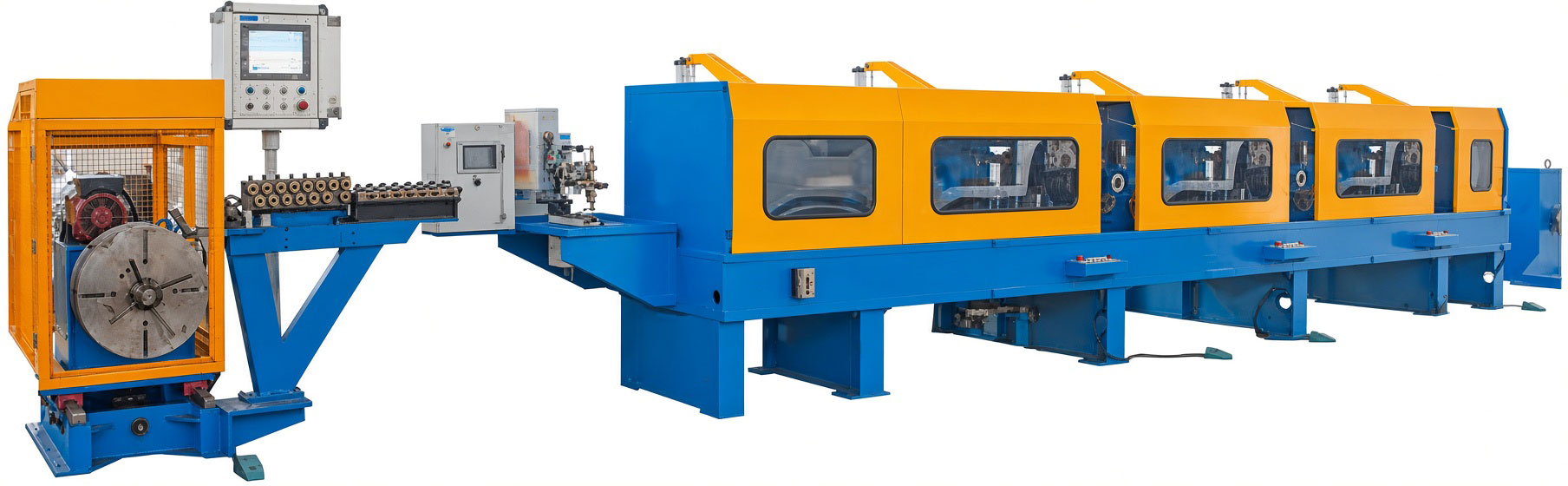

Прецизионный прокатный стан FRB-180-3M
Прецизионный прокатный стан модели FRB-180-3M спроектирован для высокоточной прокатки круглой проволоки из быстрорежущей, углеродистой и нержавеющей стали. Готовый продукт - высококачественный плоский прокат, а также профили квадратного и прямоугольного сечения.

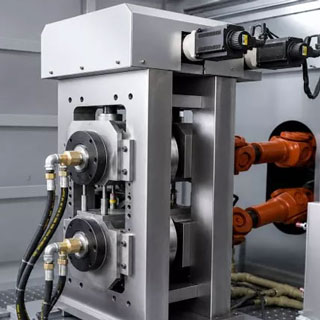

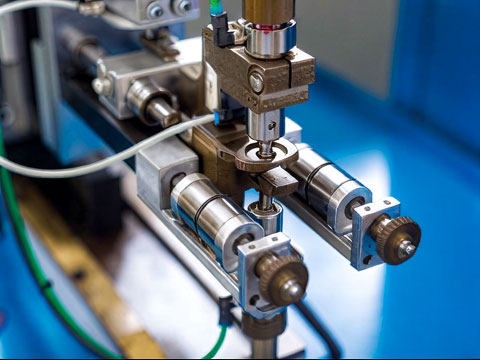

Оборудование оснащено современной контактной системой измерения и контроля толщины, позволяющей в режиме реального времени отслеживать и регулировать ширину и толщину готовой продукции. Вся линия работает по принципу замкнутого контура управления. Намоточное устройство оборудовано системой прецизионной автоматической раскладки. В качестве системы автоматизации используются контроллеры, сенсорные панели и сервоприводы производства Siemens / Pepperl+Fuchs (Германия).
Технические характеристики прокатного стана
- Назначение: Производство плоской, квадратной и прямоугольной проволоки (соотношение ширины к толщине менее 4:1).
- Диаметр исходной круглой проволоки: Ø 1,0–5,5 мм.
- Размеры готовой продукции: Ширина: 2,0–5,5 мм; Толщина: 0,6–3,5 мм.
- Рабочая скорость: До 350 м/мин.
- Точность обработки: По толщине ±0,005 мм; По ширине ±0,015 мм.
- Радиус скругления кромок (R): R 0,08–0,3 мм (регулируется под технологические требования и размер исходной проволоки). Прямолинейность: ≤ 3 мм/м.

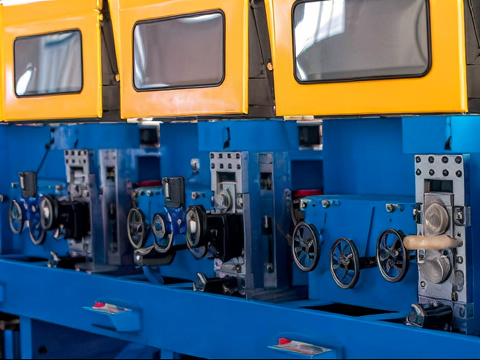

Состав производственной линии

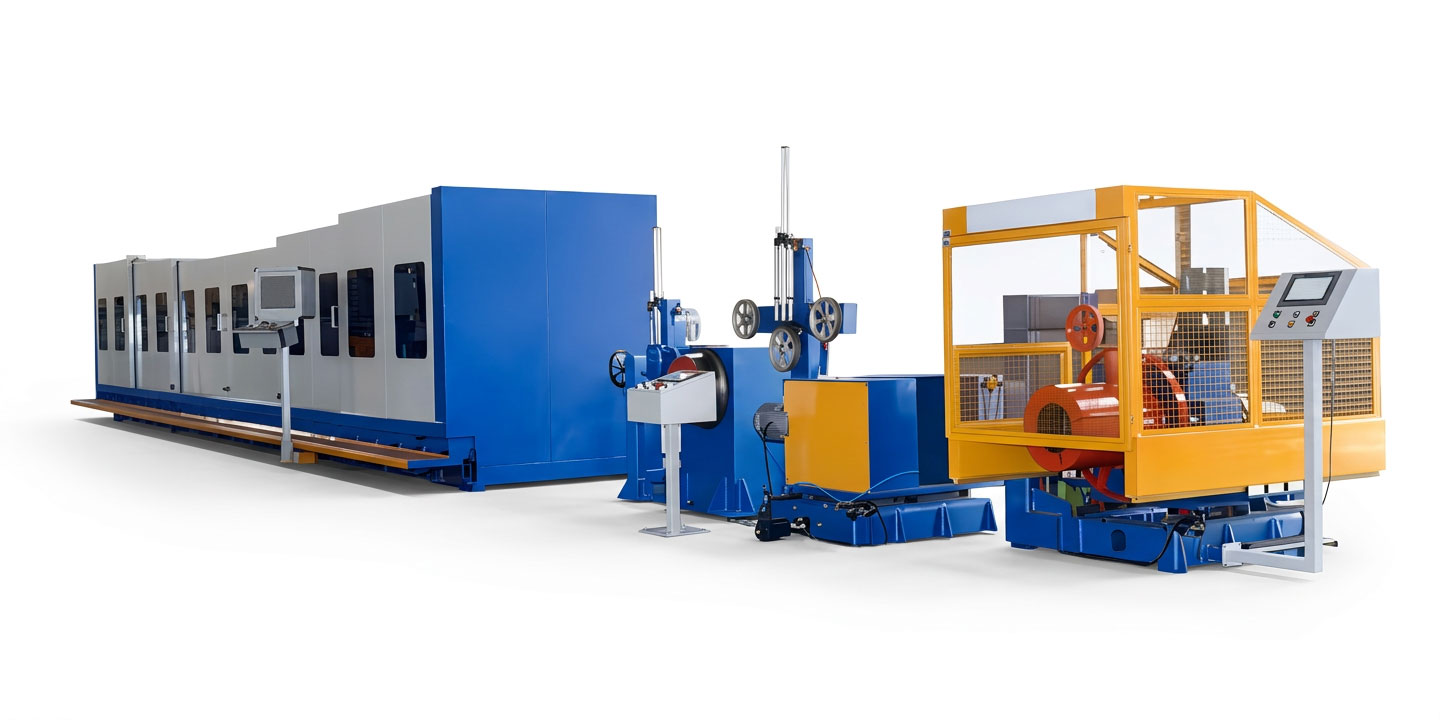

Универсальный прокатный стан для проволоки фасонного профиля
Универсальный прокатный стан предназначен для прецизионной прокатки плоской и фасонной проволоки из меди, алюминия, нержавеющей и углеродистой стали, быстрорежущих сталей, а также различных сплавов. Готовый прокат широко применяется в нефтехимической, горнодобывающей, целлюлозно-бумажной, автомобильной, аэрокосмической и оборонной отраслях. Примеры готовой продукции включают в себя эмалированные и обмоточные провода, промышленные сита, режущий и измерительный инструмент, а также широкий спектр других высокоточных изделий.
Особенности оборудования

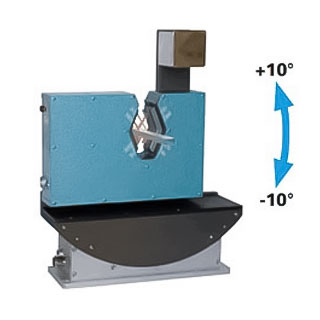

профиля проката

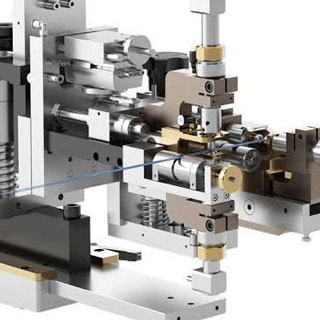

толщины проката

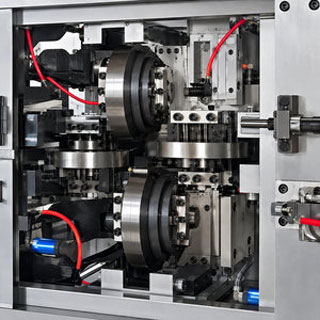

ПЛК + сенсорный экран
высокотехнологичных датчиков

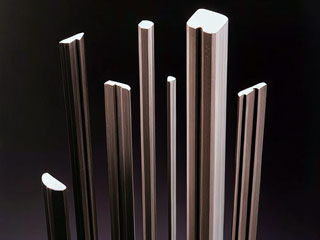

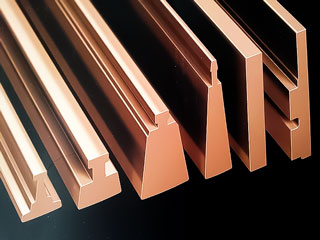

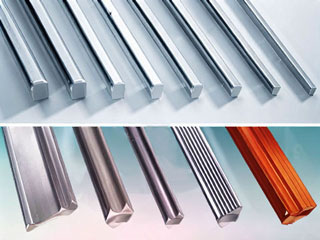

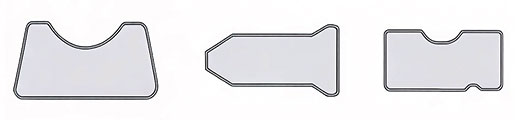

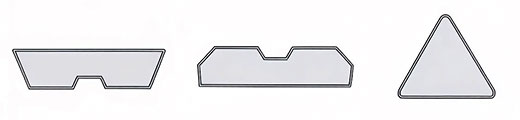

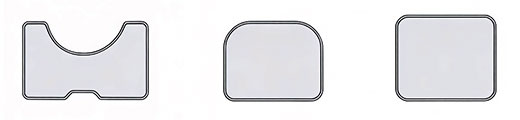

Примеры фасонного профиля
Состав производственной линии
- Автоматическое разматывающее устройство.
- Двухвалковый стан первичной плоской прокатки.
- Четырехвалковый профилегибочный (формовочный) блок.
- Четырехвалковый стан прецизионной прокатки.
- Система контроля натяжения.
- Система подачи смазочно-охлаждающей жидкости (СОЖ).
- Автоматический измерительный комплекс контроля параметров.
- Прецизионное наматывающее устройство с автоматической раскладкой.
Система управления с сенсорным экраном
- Отображение производственных параметров и данных о техническом обслуживании.
- Задание рабочих режимов и формирование отчетов.
- Мониторинг и контроль производственного процесса через удобный интерфейс.
- Точность готовой продукции: ±0,003–0,03 мм.

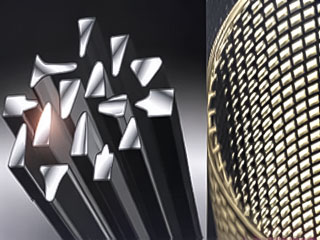

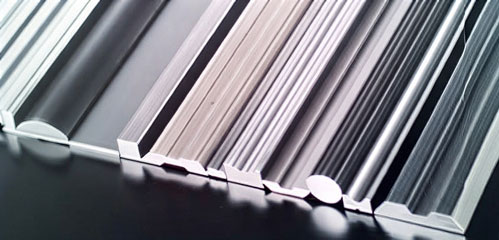

Образцы продукции, изготовленные на универсальном прокатном стане для проволоки фасонного профиля

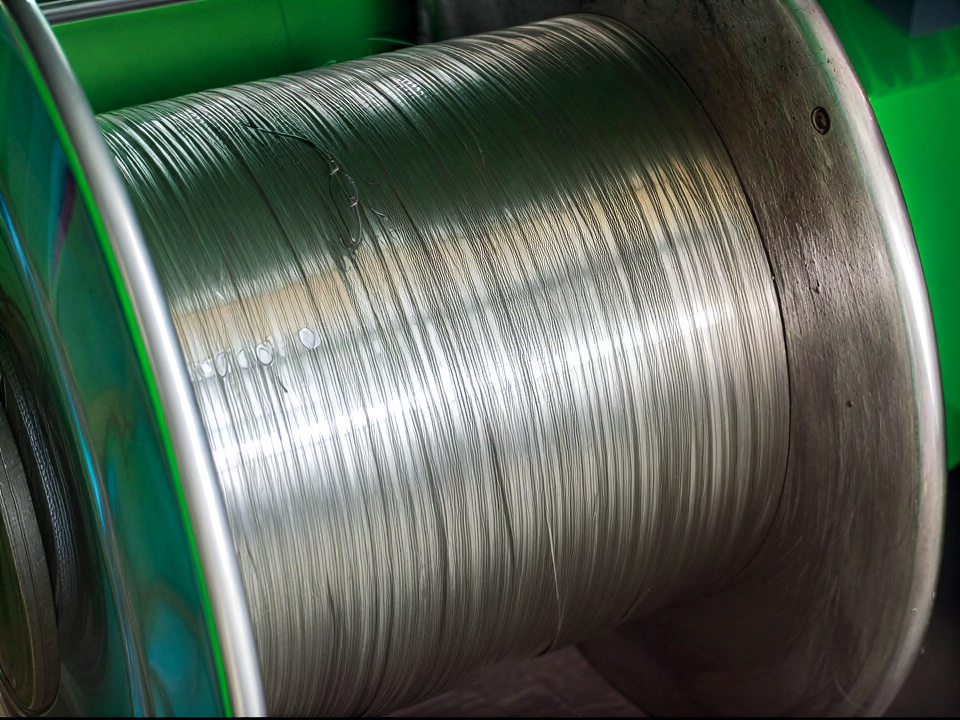

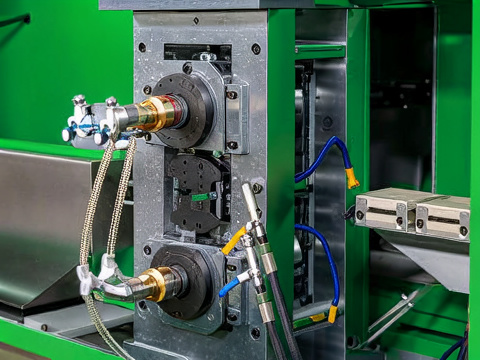

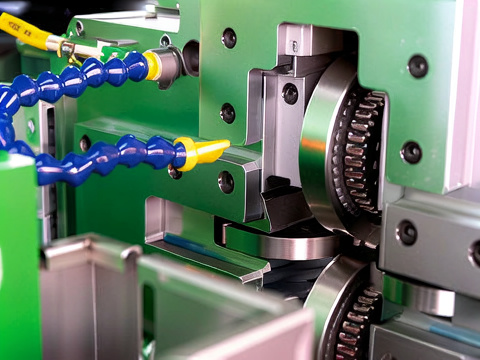

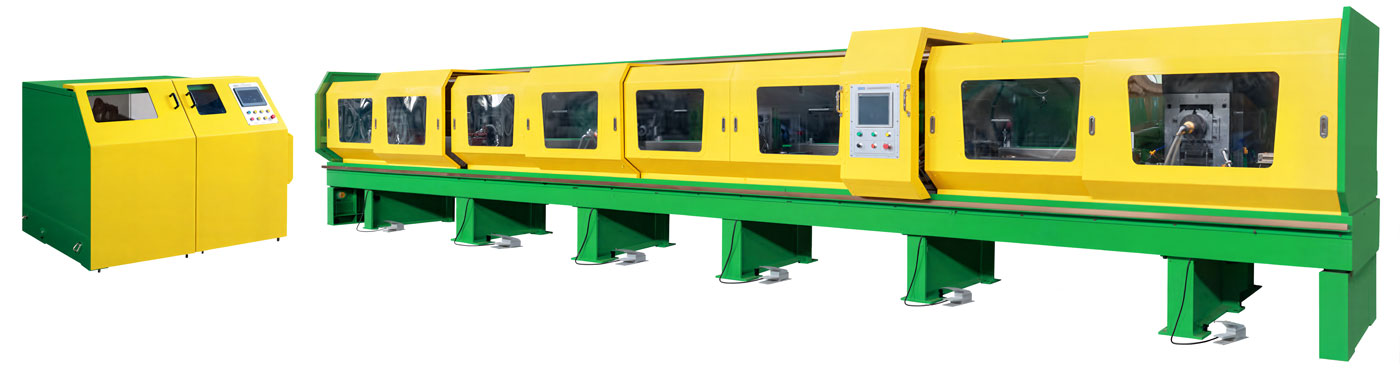

Прецизионный 6-валковый прокатный стан для производства стальных лент и профилей

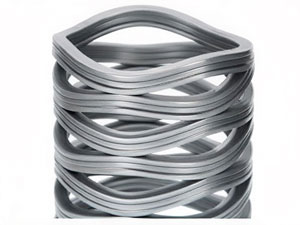

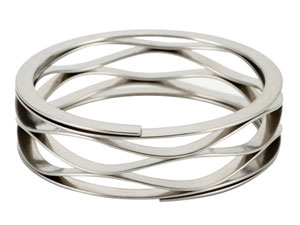

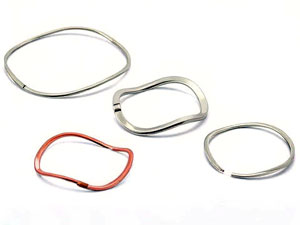

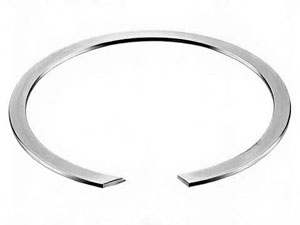

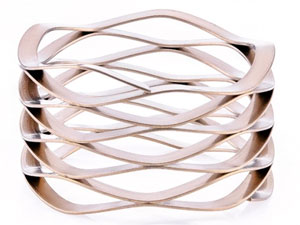

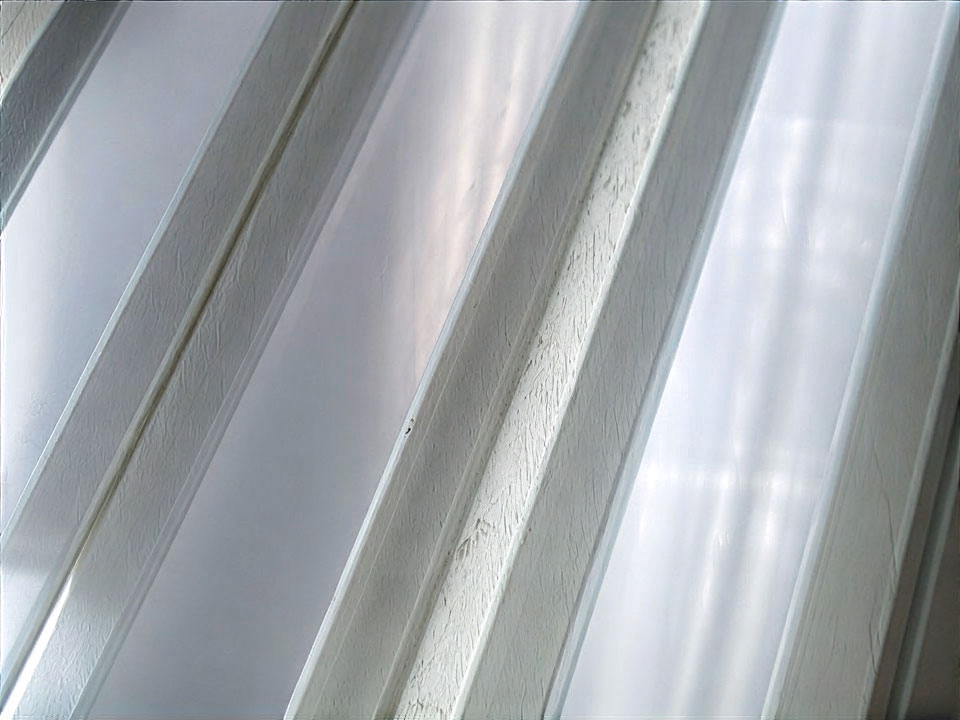

Прецизионный 6-валковый прокатный стан предназначен для высокоточной прокатки широкого спектра марок нержавеющей и углеродистой стали. Данное оборудование эффективно используется для производства прецизионных стальных лент и профилей, предназначенных для выпуска волновых и спиральных пружин высокой прочности, упругих стальных пластин и клапанных язычков, а также тонколистовой стальной фольги.

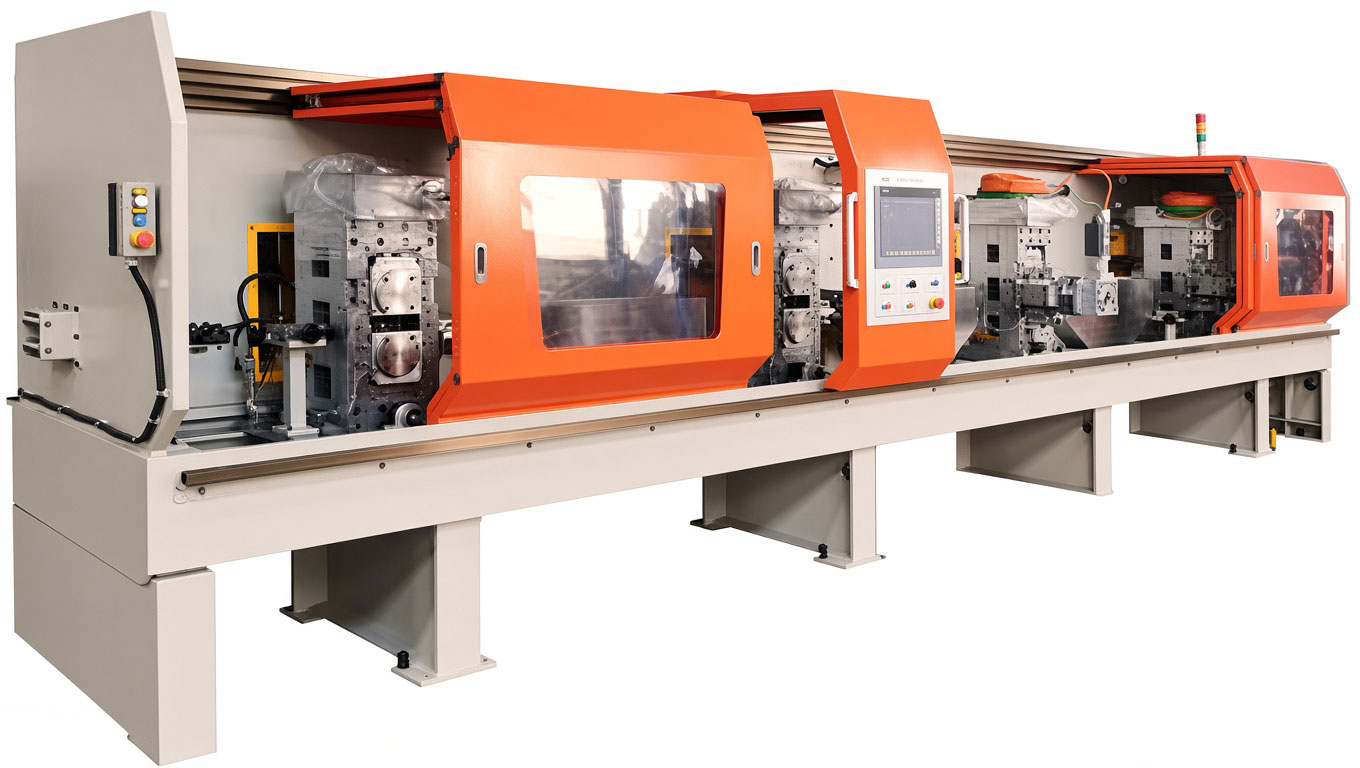

Прецизионный четырехклетевой прокатный стан для фасонной проволоки

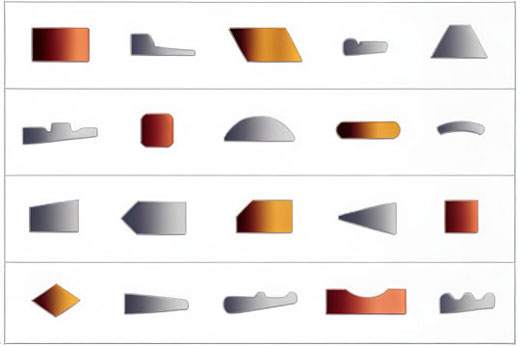

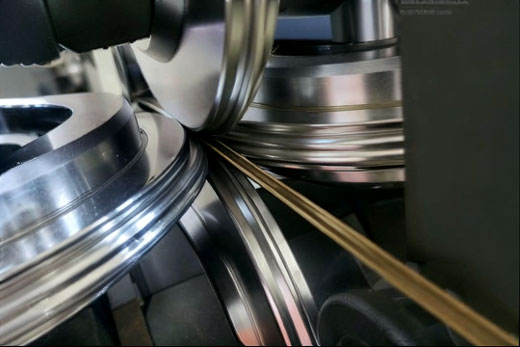

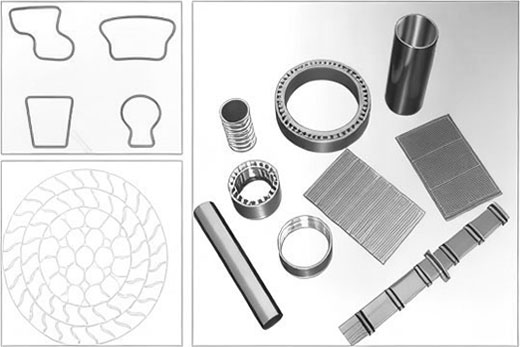

Прецизионный четырехклетевой прокатный стан предназначен для точной и эффективной прокатки различных профилей из углеродистой и нержавеющей стали. Примеры готовой продукции включают в себя заготовки для стопорных колец, квадратную и трапециевидную проволоку и проволоку фасонного сечения.

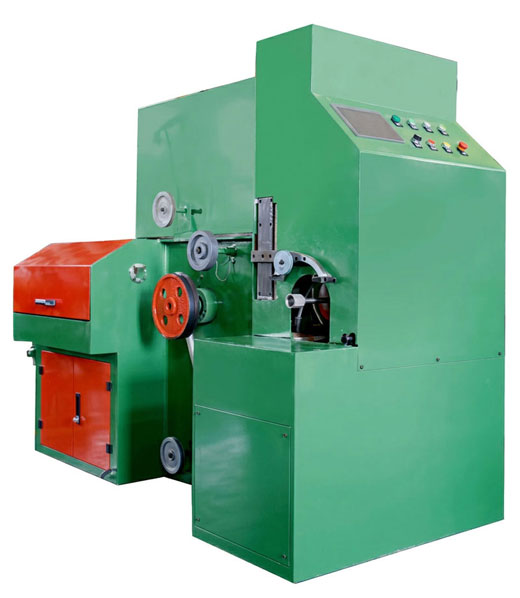

Прецизионный прокатный стан для проволоки квадратного сечения
Данный прецизионный прокатный стан предназначен для волочения круглой заготовки в квадратную проволоку c длиной стороны квадратного сечения 0,3 - 1,2 мм посредством прохождения через 3 - 4 волоки. Такой прокатный стан может применяться для изготовления квадратных контактных штырей (пинов).
прокатный стан
для проволоки квадратного сечения

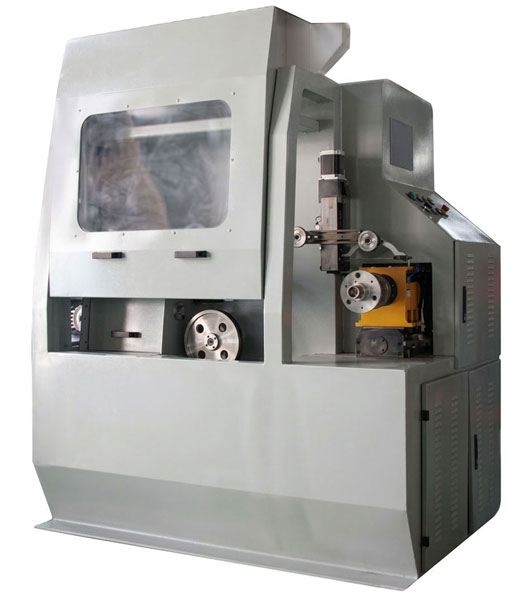

раскладкой (с функцией полировки)

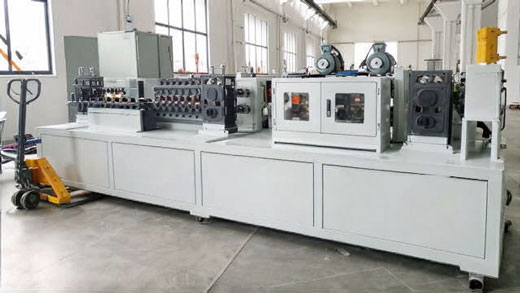

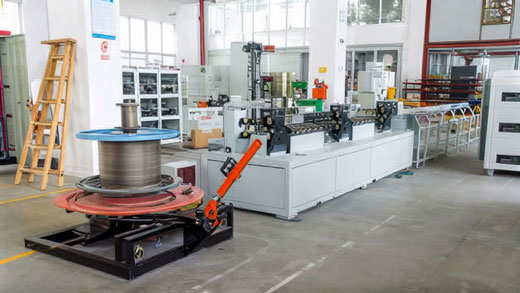

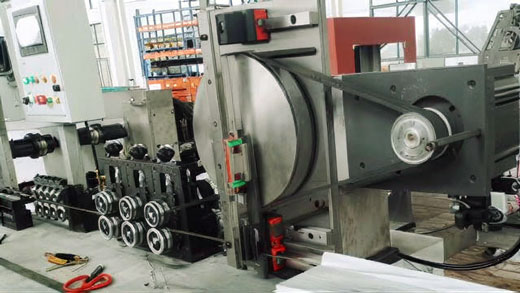

Прецизионный правильно-отрезной станок
