АВТОМАТИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ, ГВОЗДЕЙ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ

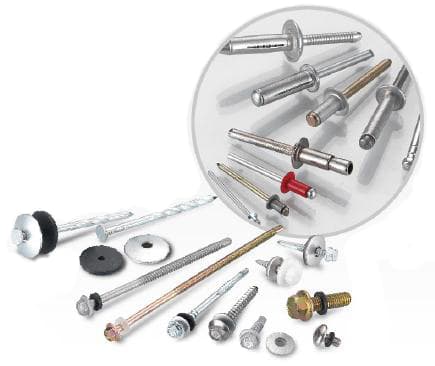

ОБОРУДОВАНИЕ ДЛЯ СБОРКИ ЗАКЛЕПКИ, ГВОЗДЕЙ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ

Тайвань Метиз Альянс поставляет и предоставляет возможность ознакомиться с технологически новым оборудованием для сборки вытяжной заклепки и деталей. Особенностью сборочных автоматов является то что, новое оборудование совмещает в себе 4 (четыре) функции - сборка, оптическая проверка качества сборки и параметров, счетчик количества деталей, упаковка деталей в коробки.

ОБОРУДОВАНИЕ ДЛЯ СБОРКИ ЗАКЛЕПКИ, ГВОЗДЕЙ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ ОБОРУДОВАНИЕ ДЛЯ СБОРКИ ЗАКЛЕПКИ, ГВОЗДЕЙ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ



ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА СБОРОЧНОГО ОБОРУДОВАНИЯ

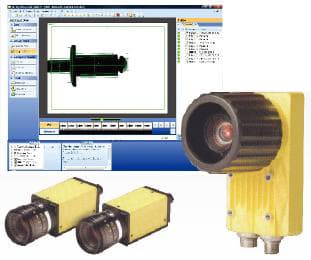

  • Возможности непрерывной сборки с интегрированными функциями оптической проверки, счетчика количества деталей и упаковки готовой продукции в коробки.
  • Автоматическая сортировка и отбраковка деталей, которые по каким либо причинам не прошли сборочный процесс.
  • Программируемые датчики контролируют процесс от начала подачи и загрузки заготовки до сборки, остановки и повторного пуска оборудования в автоматическом режиме.
  • Длительный срок службы при ограниченном крутящем моменте.
  • Скорость привода контролируется инвертором.
  • Объем производства и циклы производства контролируются панелью управления с системой сигнализации.
  • Интегрированная система 4 в 1 позволяет сократить затраты на применение ручного труда, исключает необходимость проверки и упаковки продукции вручную.
  • Обеспечивает качество и мониторинг производства продукции в режиме реального времени. Запись цифровых данных.
  • Оборудование разрабатывается и совершенствуется профессиональной командой R&D с 1980 года.
  • Идеально подходит для решения сложных задач и последовательной сборки таких изделий как: заклепки вытяжные, гвозди винтовые, саморезы со сверлом и шайбой, саморезы по дереву, анкеры, дюбели, клипсы для проводников, кабелей, пластиковые держатели труб.



ОБОРУДОВАНИЕ ДЛЯ СБОРКИ ЗАКЛЕПКИ, ГВОЗДЕЙ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ

ОБОРУДОВАНИЕ ДЛЯ СБОРКИ ЗАКЛЕПКИ, ГВОЗДЕЙ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ

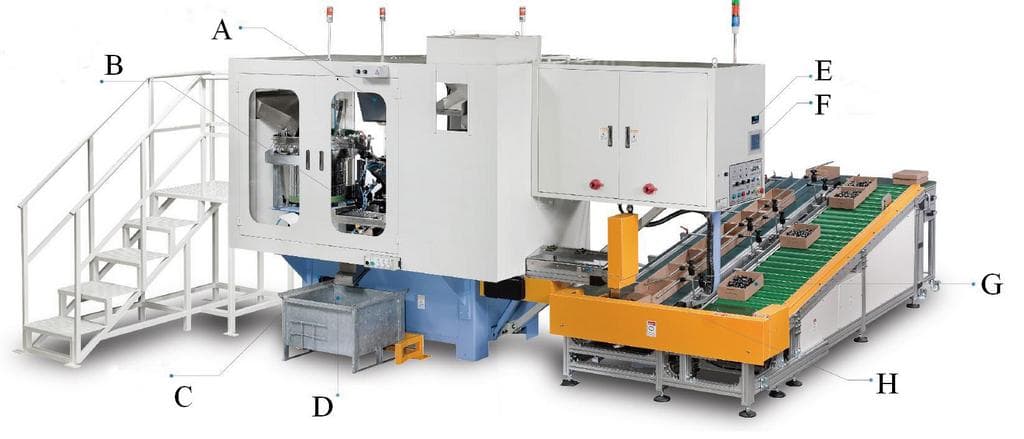

A - механизм оптической проверки деталей
B - сборочный узел с регулируемым крутящим моментом
C - узел для деталей не прошедших сборку
D - узел выгрузки собранных деталей в тару россыпью
E - инвертор скорости двигателя
F - панель управления HMI с сенсорным монитором
G - упаковочная линия готовой продукции в коробки
H - счетное устройство количества деталей (поштучно)

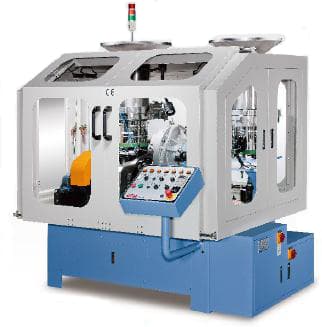

АВТОМАТ МНОГОФУНКЦИОНАЛЬНЫЙ ДЛЯ СБОРКИ И ОБЖАТИЯ ВЫТЯЖНОЙ ЗАКЛЕПКИ



АВТОМАТ МНОГОФУНКЦИОНАЛЬНЫЙ ДЛЯ СБОРКИ И ОБЖАТИЯ ГЛУХОЙ ЗАКЛЕПКИАВТОМАТ МНОГОФУНКЦИОНАЛЬНЫЙ ДЛЯ СБОРКИ И ОБЖАТИЯ ГЛУХОЙ ЗАКЛЕПКИ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 3 фазы
Сжатый воздух: 6 кг

Модель Внешний диаметр втулки, мм Длина втулки, мм Внешний диаметр стержня, мм Длина стержня, мм Производительность, шт/мин Примечания
R04-32 3.2-4.0
4.8-6.4
6-10
8-19
19-25
25-32
1.8-2.2
2.7-3.9
40-60
48-60
50-70
250-100 с функцией мульти сцепления
4.8 8-19 2.9 38-48   подходит для сборки моно-болтов
R13-25 3.2-4.0
4.8-6.4
8-19
19-25
1.8-2.2
2.7-3.9
70-90   сборка заклепки с длинным стержнем

Габариты оборудования: 1370х1650х2280 мм (ДхШхВ)
Вес-нетто: 1670 кг с защитным кожухом

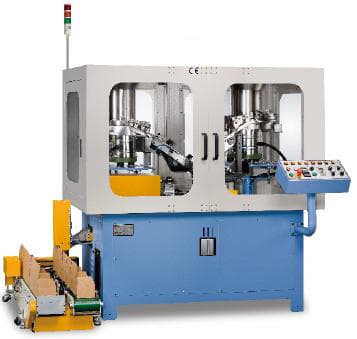

АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ С СИСТЕМОЙ СЧЕТА ДЕТАЛЕЙ И УПАКОВКИ В КОРОБКИ



АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ С СИСТЕМОЙ СЧЕТА ПРОДУКЦИИ И УПАКОВКИ В КОРОБКИАВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ С СИСТЕМОЙ СЧЕТА ПРОДУКЦИИ И УПАКОВКИ В КОРОБКИ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/2 фазы
Потребляемая мощность: 6.8 кВт
Сжатый воздух: 6 кг

Модель Внешний диаметр втулки, мм Длина втулки, мм Внешний диаметр стержня, мм Длина стержня, мм Производительность, шт/мин Примечания
R04-32 3.2-4.0
4.8-6.4
6-10
8-19
19-25
25-32
1.8-2.2
2.7-3.9
40-60
48-60
50-70
450-250
R05-32 3.2-4.0
4.8-6.4
6-10
8-19
19-25
25-32
1.8-2.2
2.7-3.9
40-60
48-60
50-70
450-250 модель совместима с системой счета продукции и упаковки в коробки
R02-1000 Минимальный объем упаковки: 50 шт/ в коробке, размер коробки 184х110х207 мм (ДхШхВ), по умолчанию, требует дополнительного согласования

Габариты оборудования: 1950х1380х2350 мм (ДхШхВ)
Вес-нетто: 1072 кг с защитным кожухом

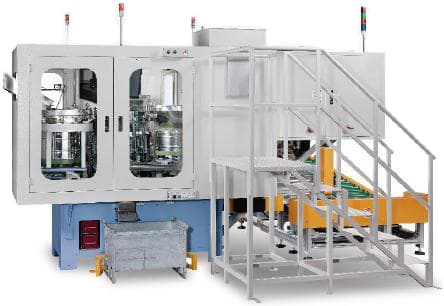

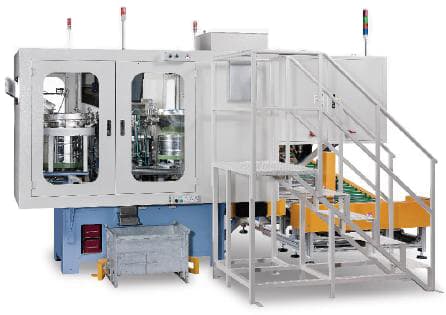

АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ С ШАЙБОЙ
С СИСТЕМОЙ 3-1 (ОПТИЧЕСКАЯ ПРОВЕРКА, СЧЕТЧИК ДЕТАЛЕЙ И УПАКОВКА В КОРОБКИ)



АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ С ШАЙБОЙ
АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ С ШАЙБОЙ
АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ С ШАЙБОЙ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.

Модель Внешний диаметр втулки, мм Длина втулки, мм Внешний диаметр стержня, мм Длина стержня, мм Внешний диаметр прокладки, мм Производительность, шт/мин Примечания
RE 6.4-7.5 12.4-30.4 3.65 47.0-87.5 11
20-24
210 сборка
по 3 ед.
RCD Система оптической проверки
RF03 Упаковочная линия и счетное устройство количества деталей

Габариты оборудования: 3700х1800х2300 мм (ДхШхВ)
Габариты конвейера упаковочной линии: 3600х1350х90 мм (ДхШхВ)
Вес-нетто оборудования: 2500 кг с защитным кожухом
Вес-нетто конвейера упаковочной линии: 250 кг с защитным кожухом



АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ



АВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИАВТОМАТ ДЛЯ СБОРКИ ВЫТЯЖНОЙ ЗАКЛЕПКИ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/4 фазы
Сжатый воздух: 6 кг

Модель Внешний диаметр втулки, мм Длина втулки, мм Внешний диаметр стержня, мм Длина стержня, мм Производительность, шт/мин Примечания
RA01-12 2.4 6-12 1.3 36-50 250-450 для коротких заклепок
3.2 6-12 1.8 36-50
40-55
300-450 для коротких заклепок
RA01-30 4.0 8-30 2.2 45-60
50-65
300-450
4.8 8-30 2.7 45-60
50-65
300-450
6.4 8-30 3.9 45-60
50-65
200-350
RA07-38 4.0 16-38 2.2 55-70 250-300 для длинных заклепок
4.8 16-38 2.7 55-70 250-300 для длинных заклепок
6.4 16-38 3.9 55-70 150-250 для длинных заклепок
RA09-30 4.0 8-30 2.0 45-60
50-65
250-450 автомат с быстро регулируемой поперечной длиной
5.0 8-30 2.7 45-60
50-65
250-450

Габариты оборудования: 2820х1390х2420 мм (ДхШхВ)
Вес-нетто: 1080 кг с защитным кожухом



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ С ШУРУПОМ, САМОРЕЗОМ, ВИНТОВЫМ ГВОЗДЕМ



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ С ШУРУПОМ, САМОРЕЗОМ, ВИНТОВЫМ ГВОЗДЕМАВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ С ШУРУПОМ, САМОРЕЗОМ, ВИНТОВЫМ ГВОЗДЕМ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/4, 1/2 л.с.
Сжатый воздух: 6~10 кг
Потребляемая мощность: 4.4 кВа, 6.8 кВа (SL01)

Модель Внешний диаметр винта/калибр, мм Длина винта, мм Внешний диаметр шайбы, мм Производительность, шт/мин Примечания
RD01-75 4.2-6.5
#8-#14
19-75 12-25 250-600 подходит для сборки винтов
по 2 ед.
RD03-50 M6-M12
1/4"-1/2"
19-50 8-19 100-250 подходит для сборки болтов
по 2 ед.
RD05-75 3.5
1/8"
19-75 8-19
16-25
100-250 подходит для сборки гвоздей
по 3 ед.
RD09-90 4.2-6.5
#8-#14
19-75 12-25 200-500 сборка
по 2 ед.
RD14-75 4.2-6.5
#8-#14
19-75 12-16 250-1000 сборка
по 2 ед.
RD16-150 4.2-6.5
#8-#14
25-150 12-19 100-250 сборка длинных винтов
по 2 ед.
RD20-75 4.2-6.5
#8-#14
19-75 12-25 250-600 сборка по 2 ед., модель совсместима
с упаковочной линией CF
RF01-1000 Минимальный объем упаковки: 50 шт/ в коробке, размер коробки 120х120х110 мм (ДхШхВ), по умолчанию, требует дополнительного согласования совместима с моделью SD20-75
RD23-50 M6-M12
1/4"-1/2"
19-50 8-19 100-250 сборка болтов
по 2 ед. для упаковочной линии CF
RF04-1000 Минимальный объем упаковки: 50 шт/ в коробке, размер коробки 120х120х110 мм (ДхШхВ), по умолчанию, требует дополнительного согласования совместима с моделью SD23-50

Габариты сборочного оборудования: 1800х1500х1500 мм (ДхШхВ). Вес-нетто: 1160 кг с защитным кожухом (RD01/ RD05/ RD09/ RD20/ RD23)
Габариты сборочного оборудования: 2300х2650х2100 мм (ДхШхВ). Вес-нетто: 1500 кг с защитным кожухом (RD14)
Габариты сборочного оборудования: 1900х1500х1780 мм (ДхШхВ). Вес-нетто: 2150 кг с защитным кожухом (RD16)
Размер упаковочной линии (ДхШхВ): 1130х600х670 мм. Вес-нетто: 130 кг (CF01/ CF04)



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ ТИПА "BAZ" И ПРОКЛАДКИ С ВИНТОМ



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ, РЕЗИНОВОЙ ПРОКЛАДКИ С ВИНТОМАВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ, РЕЗИНОВОЙ ПРОКЛАДКИ С ВИНТОМ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/2 л.с. * 2
Сжатый воздух: 6 кг
Потребляемая мощность: 6.8 кВа

Модель Внешний диаметр винта/калибр, мм Длина винта, мм Внешний диаметр прокладки, мм Внешний диаметр металлической шайбы, мм Производительность, шт/мин Примечания
RM01-150 6.3
#14
140-150 25 24 130-150

сборка шайбы и резиновой прокладки с винтом
по 2 ед.

сборка винтов
по 3 ед.

Габариты сборочного оборудования: 2760х1930х2161 мм (ДхШхВ). Вес-нетто: 2745 кг с защитным кожухом
Габариты вертикального конвейера: 2965х538х2830 мм (ДхШхВ). Вес-нетто: 650 кг (опция)
Размер загрузочного бункера (ДхШхВ): 970х1040х860 мм. Вес нетто: 200 кг (опция)



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ ТИПА "М" И ПРОКЛАДКИ С ВИНТОМ



АВТОМАТ М-ТИПА ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ И РЕЗИНОВОЙ ПРОКЛАДКИ С ВИНТОМАВТОМАТ М-ТИПА ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ И РЕЗИНОВОЙ ПРОКЛАДКИ С ВИНТОМ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.

Модель Внешний диаметр винта/калибр, мм Длина винта, мм Внешний диаметр шайбы, мм Производительность, шт/мин Примечания
RA02-120 4.5
#9
20-120 15-20 100-200

сборка
по 2 ед.

Габариты сборочного оборудования: 1890х1450х1620 мм (ДхШхВ).
Вес-нетто: 1500 кг, без защитного кожуха



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ ТИПА "М" И ПРОКЛАДКИ С ВИНТОМ



АВТОМАТ М-ТИПА ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ И РЕЗИНОВОЙ ПРОКЛАДКИ С ВИНТОМАВТОМАТ М-ТИПА ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ШАЙБЫ И РЕЗИНОВОЙ ПРОКЛАДКИ С ВИНТОМ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/4 л.с.
Сжатый воздух: 6 кг

Модель Внешний диаметр винта/калибр, мм Длина винта, мм Внешний диаметр шайбы, мм Внешний диаметр шайбы, мм Производительность, шт/мин Примечания
RJ01-75 4.5
#9
25-75 15-20-25 13-18-23 150-200

сборка
по 2-3 ед.

Габариты сборочного оборудования: 1800х1550х1620 мм (ДхШхВ).
Вес-нетто: 1225 кг, без защитного кожуха



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ КРОВЕЛЬНЫХ ГВОЗДЕЙ



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ КРОВЕЛЬНЫХ ГВОЗДЕЙАВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ КРОВЕЛЬНЫХ ГВОЗДЕЙ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/2 л.с.
Сжатый воздух: 6 кг

Модель Внешний диаметр гвоздя, мм Длина гвоздя, мм Внешний диаметр х высота корпуса, мм Внешний диаметр х высота крышки, мм Производительность, шт/мин Примечания
RK01-70 3.45 70 18х9.15 11х6 100

сборка
по 3 ед.

Габариты сборочного оборудования: 1700х2100х1900 мм (ДхШхВ).
Вес-нетто: 2100 кг, с зашитным кожухом



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ЛЕНТЫ С ШУРУПОМ ДЛЯ ЛЕНТОЧНОГО ШУРУПОВЕРТА



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ УПАКОВКИ ВИНТОВ В ЛЕНТУ АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ЛЕНТЫ С ШУРУПОМ ДЛЯ ЛЕНТОЧНОГО ШУРУПОВЕРТА
АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ УПАКОВКИ ВИНТОВ В ЛЕНТУ





Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/4 фазы
Сжатый воздух: 6 кг

Модель Внешний диаметр шурупа/калибр, мм Длина шурупа, мм Шаг ленты, мм Толщина ленты, мм Производительность, шт/мин Примечания
RT02-70 3.4-4.0
1/8-5/32
20-70 10 1.3-2.0 300-600

сборка винтов
по 2 ед., модель c печью (термостатом)

Габариты сборочного оборудования: 2100х1800х1700 мм (ДхШхВ). Вес-нетто: 1690 кг с защитным кожухом
Габариты конвейера: 2100х650х600 мм (ДхШхВ). Вес-нетто: 87 кг
Размер печи (ДхШхВ): 700х200х1100 мм. Вес нетто: 55 кг



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ПЛАСТИКОВОГО ДЮБЕЛЯ С ВИНТОМ



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ДЮБЕЛЯ ИЗ ПЛАСТИКА С ВИНТОМАВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ДЮБЕЛЯ ИЗ ПЛАСТИКА С ВИНТОМ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1/4 фазы
Потребляемая мощность: 12 A (LZ05 / LZ08), 11 кВа (LZ06)
Сжатый воздух: 6 кг

Модель Внешний диаметр дюбеля/калибр, мм Длина дюбеля, мм Внешний диаметр винта, мм Длина винта, мм Производительность, шт/мин Примечания
RZ05-80 5-6-8-10
3/16-1/4-5/16-3/8
35-80
3.5-3.9-4.9-6.9 40-85 250-600

сборка
по 2 ед.

RZ08-80 сборка
по 2 ед.
модель совместима с упаковочной линией
CF
RF01-1000 Минимальный объем упаковки: 50 шт/ в коробке, размер коробки 120х120х110 мм (ДхШхВ), по умолчанию, требует дополнительного согласования
RZ06-150 5-6-8-10
3/16-1/4-5/16-3/8
35-150 3.5-3.9-4.9-6.9 40-155 150-250 сборка длинных винтов
по 2 ед.

Габариты сборочного оборудования: 1940х1680х2100 мм (ДхШхВ). Вес-нетто: 1440 мм с защитным кожухом (RZ05/ RZ08)
Габариты сборочного оборудования: 1960х1780х1800 мм (ДхШхВ). Вес-нетто: 2100 мм с защитным кожухом (RZ06)
Размер упаковочной линии (ДхШхВ): 1150х600х670 мм. Вес нетто: 150 кг



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ДЮБЕЛЬ-ГВОЗДЯ



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ДЮБЕЛЯ-ГВОЗДЯАВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ДЮБЕЛЯ-ГВОЗДЯ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Двигатель: 1 л.с.
Сжатый воздух: 6 кг

Модель Внешний диаметр дюбеля, мм Длина дюбеля, мм Внешний диаметр гвоздя, мм Длина гвоздя, мм Производительность, шт/мин Примечания
RZ07-50 6.0 25-50 3.7 34-58 200 сборка
по 2 ед.

Габариты сборочного оборудования: 2000х1300х1850 мм (ДхШхВ). Вес-нетто: 1143 кг с защитным кожухом

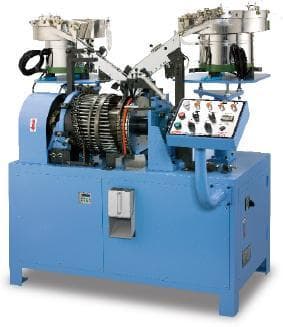

АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ЗАЖИМОВ ДЛЯ КАБЕЛЯ, ВОДОПРОВОДНЫХ ТРУБ



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ЗАЖИМОВ ДЛЯ КАБЕЛЯ, ВОДОПРОВОДНЫХ ТРУБАВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ЗАЖИМОВ ДЛЯ КАБЕЛЯ, ВОДОПРОВОДНЫХ ТРУБ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.

Модель Высота зажима, мм Длина гвоздя, мм Производительность, шт/мин Примечания
RB03-13 < 13 < 44 50-70 сборка зажима с двумя гвоздями, расстояние между гвоздями < 22
RB04-09 6-9 11-15 50-110 сборка зажима с одним гвоздем
RB04-15 < 15 < 25
RB05-25 16-25 26-39
RB06-45 26-45 40-55

Габариты сборочного оборудования: 2100х1320х1910 мм (ДхШхВ). Вес-нетто: 830 кг с защитным кожухом (RB04/ RB05/ RB06)



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ПРОБОЙНИКОВ С ШАЙБОЙ



АВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ПРОБОЙНИКОВАВТОМАТ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ ПРОБОЙНИКОВ

Спецификация оборудования.
Доступны опции OEM/ ODM (производство оборудования по собственному оригинальному проекту/под своей торговой маркой).
Оборудование имеет сертификат безопасности CE.
Потребляема мощность: 12 кВа
Сжатый воздух: 6 кг

Модель Внешний диаметр гвоздя, мм Длина гвоздя, мм Внешний диаметр шайбы, мм Толщина шайбы, мм Производительность, шт/мин Примечания
RC01-54 3.7-4.0 14-54 8.2-11.8 1.5 120-200

сборка
по 2 ед.

Габариты сборочного оборудования: 1850х1900х2400 мм (ДхШхВ). Вес-нетто: 1790 кг с защитным кожухом
Габариты шкафа управления: 600х500х1000 мм (ДхШхВ).



На верх страницы
