ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ КРЕПЕЖА, МЕТИЗОВ И ДЕТАЛЕЙ
АВТОМАТ ПО СБОРКЕ ШУРУПА, САМОРЕЗА С ШАЙБОЙ
Спецификация
| Модель |
WS-5 |
WS5-S |
| |
 |
 |
| Тип шурупа (самореза) |
#8-#14 |
| Длина шурупа (самореза) |
1/2"(12 мм)-5"(125 мм) |
| Газмер гайки |
PVC10, PVC11 |
PVC10, PVC11, D12, D14, D16, D19, D22, D25 |
| Напряжение |
220 В х 3 фазы/ 380 В х 3 фазы |
| Контроллёр |
ЧПУ DC24 Вт + инвертор |
| Двигатель |
1/4 л.с. х 3 фазы |
| Вибротранспортёр для шурупов |
Ø620 |
| Вибротранспортёр для шайб |
Ø400 |
Ø600 |
| Производительность |
80-600 шт./мин. |
| Вес оборудования |
~ 1080 кг. |
~1149 кг. |
| Дополнительное оборудование |
Стойка для подачи шурупов и шайб на станок
|

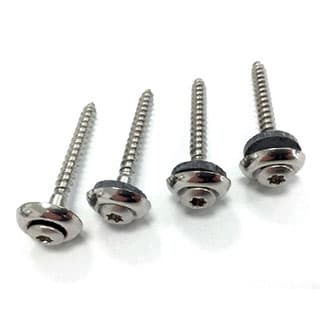

АВТОМАТ ПО СБОРКЕ ШУРУПА С ШАЙБОЙ С КОЖУХОМ
 |
Особенности оборудования:
- Быстрая перенастройка на новый тип шурупа.
- Непрерывный механизм сборки шурупов с шайбами работает быстро и надежно.
- Сортирующее устройство для несобранных шурупов и шайб.
- Оборудование просто в использовании и устранении неисправностей.
- Один человек может оперировать несколькими машинами.
- При отсутствии продукции в бункере, машина остановится автоматически. После полной загрузки, машина заработает автоматически.
|
 |
Спецификация
| Мощность двигателя |
1/2 л.с. |
| Производительность |
250 - 550 шт. / мин. |
| Управление |
Програмируемый логический контроллёр |
| Инвертор |
Настройка скорости |
| Размеры оборудования |
1700(Д)х1450(Ш)х1570(В) |
Технические характеристики
| Модель |
Диаметр шурупа |
Длина шурупа |
Шайба |
Производительность |
Вес нетто |
| ZYB-85 |
4.8/5.0/6.3 мм |
16-85 мм |
Соединительная шайба или резиновая шайба |
350-550 шт./мин. |
1200 кг. |
ZYB-125 |
4.8/5.0/6.3 мм |
16-125 мм |
250-450 шт./мин. |
1500 кг. |
| RYL-250 |
4.8/5.0/6.3 мм |
55-250 мм |
250-450 шт./мин. |
1700 кг. |
|
Скачать документ...
АВТОМАТ ПО СБОРКЕ ДЮБЕЛЯ
 |
Особенности оборудования:
- Допустимый размер сборки дюбеля в соотвествии со спецификациями машины.
- Непрерывный механизм сборки шурупов с дюбелями работает быстро и надежно.
- Сортирующее устройство для несобранных шурупов и дюбелей.
- Оборудование просто в использовании и устранении неисправностей. Один человек может оперировать несколькими машинами.
- При отсутствии продукции в бункере, машина остановится автоматически. После полной загрузки, машина заработает автоматически.
|
 |
Спецификация
| Мощность двигателя |
1/2 л.с. |
| Производительность |
300 - 700 шт. / мин. |
| Управление |
Програмируемый логический контроллёр |
| Инвертор |
Настройка скорости |
| Размеры оборудования |
1950(Д)х2100(Ш)х1900(В) |
Технические характеристики
| Модель |
Диаметр шурупа |
Длина дюбеля |
Производительность |
Вес нетто |
| ZYC-M5-6S |
Диаметр: 3.0-4.0 мм
Длина: 25-65 мм |
Диаметр: М5-М6
Длина: 25-100 мм |
480-700 шт. / мин. |
1180 кг |
| ZYC-M5-6 |
Диаметр: 3.0-4.0 мм
Длина: 30-100 мм |
Диаметр: М5-М6
Длина: 25-100 мм |
450-700 шт. / мин. |
1230 кг |
| ZYC-M6-8 |
Диаметр: 3.5-5.0 мм
Длина: 35-125 мм |
Диаметр: М6-М8
Длина: 30-120 мм |
420-700 шт. / мин. |
1480 кг |
| ZYC-M8-10S |
Диаметр: 4.8-7.0 мм
Длина: 35-125 мм |
Диаметр: М8-М10
Длина: 40-120 мм |
420-700 шт. / мин. |
1480 кг |
ZYC-M8-10 |
Диаметр: 4.8-7.0 мм
Длина: 35-170 мм |
Диаметр: М8-М10
Длина: 40-160 мм |
300-700 шт. / мин. |
1600 кг |
| ZYC-M8-10L |
Диаметр: 4.8-7.0 мм
Длина: 35-210 мм |
Диаметр: М8-М10
Длина: 40-210 мм |
200-600 шт. / мин. |
1700 кг |
|
Скачать документ...
АВТОМАТ ПО СБОРКЕ ГАЕК И НЕЙЛОНОВЫХ ШАЙБ
 |
Особенности оборудования:
- Компактный дизайн.
- Низкая себестоимость инструментов.
- Автоматическая система подачи СОЖ.
- Прост в эксплуатации и обслуживании.
- Высокое качество готовой продукции.
- Автоматическая подача изделий вибропитателем.
- При отсутствии продукции в бункере, машина остановится автоматически.
|
 |
Технические характеристики
| Модель |
SNA 11B |
SNA 14B |
SNA 19B |
SNA 24B |
SNA 30B |
| Допустимый размер гайки под ключ, мм |
8.2-11.3 (M6) |
11.3-14.3 (M8) |
14.3-19 (M12) |
19-24 (M16) |
24-30 (M20) |
| Макс. толщина гайки, мм |
8.5 |
12 |
16 |
19.5 |
24 |
| Двигатель, ЛС |
2 |
2 |
3 |
3 |
5 |
| Макс. производ., шт./ мин. |
250 |
200 |
160 |
145 |
130 |
| Вес нетто, кг |
830 |
1000 |
1250 |
1480 |
1960 |
| Вес брутто, кг |
1000 |
1200 |
1500 |
1750 |
2250 |
| Размеры станка (ДxШxВ), мм |
1180x1000x1520 |
1300x1230x1550 |
1340x1300x1560 |
1430x1350x1560 |
1600x1550x1760 |
| Дополнительно |
| Инвертор двигателя |
+ |
+ |
+ |
+ |
+ |
| Устройство обнаружения неисправностей |
+ |
+ |
+ |
+ |
+ |
| Программируемый логический контроллёр |
+ |
+ |
+ |
+ |
+ |
| Устройство автоматической разбраковки неисправной продукции |
+ |
+ |
+ |
+ |
+ |
| Устройство инспекции подачи |
+ |
+ |
+ |
+ |
+ |
|
Скачать документ...
АВТОМАТ ПО СБОРКЕ ГАЕК, КОЛЕЦ И НЕЙЛОНОВЫХ ШАЙБ
Настоящая машина широко используется в различных отраслях промышленности. В отличие от традиционной сборочной машины, которая используется для сборки нейлонового кольца и нейлоновой гайки, данная машина используется во всех процессах сборки путем изменения специально разработанной пресс-формы. Для контроля процесса сборки в HNP используется программируемый логический контроллер. Датчик и преобразователь частоты отвечают за управление подачей материала и регулирование скорости пресса. При возникновении какой-либо чрезвычайной ситуации машина автоматически останавливается. Конструкция машины позволяет легко управлять глубиной пресса, сокращает время замены пресс-формы и время обнаружения браков. Функция безостановочной работы обеспечивает высокую эффективность эксплуатации и повышает производительность.
|
Особенности оборудования:
-
Данное оборудование способно собирать нейлоновые шайбы, кольца и гайки.
- Рабочий режим контролируется программируемым контролёром.
- Скорость регулируется инвертором.
- В случае неисправностей оборудование останавливается автоматически.
- Дизайн оборудования позволяет легко заменять инструменты.
- Идеально подходит для серийного производства крепежа.
- Подходит для стопорных гаек.
|
 DIN 980、982、985、6924、6925、6926、6927 |
Технические характеристики:
| Модель |
HNP-13 |
HNP-19 |
HNP-27 |
HNP-36 |
| Размер гайки |
M5~M8 10"~5/16" |
M10~M14 3/8"~5/8" |
M16~M20 5/8"~3/4" |
M22~M30 7/8”~1¼” |
| Вес пресса, тонн |
8 |
10 |
15 |
20 |
| Макс. производительность, шт. / мин. |
300 |
250 |
120 |
90 |
| Мошность, потребляемая от сети, кВт |
1.5 |
2.2 |
2.2 (1:5S) |
3.7 (1:5S) |
| Макс. потребление электроэнергии, кВт/час |
4.6 |
5.3 |
6.8 |
8.6 |
| Вибратор, мм |
Ø400 & Ø450 |
Ø400 & Ø550 |
Ø500 & Ø650 |
Ø720 & Ø850 |
| Масляной бак, Л |
22 |
23 |
25 |
25 |
| Габариты станка, ШxДxВ/м |
1.5x1.8x1.65 |
1.53x2.11x1.75 |
2.1x2.5x1.9 |
2.6x3.5x2.1 |
| Вес нетто, кг |
1070 |
1300 |
2200 |
3100 |
|
|
