ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ КРЕПЕЖА, МЕТИЗОВ И ДЕТАЛЕЙ



АВТОМАТ ДЛЯ СБОРКИ БОЛТОВ И ГАЕК С ШАЙБОЙ

собранный комплект
собранный комплект

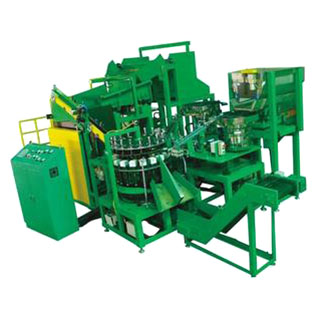

внешний вид оборудования


Краткое описание

Болтокомплекты (высокопрочные болты, гайки, шайбы) применяются для скрепления и предварительного натяжения металлоконструкций в строительной и машиностроительной отраслях.

Стандарт соответствует европейским нормам EN 14399-1:2005.

Партия болтокомплектов комплектуется из болтов, гаек, шайб одной производственной партии посредством автоматической сборки на оборудовании.

Автомат для сборки болтокомплектов предназначен для сборки болта M20/M22/M24/M27 длиной 50~220 мм, гайки с шайбой.

Производительность : 30-60 шт в мин.



Принцип работы оборудования для сборки болтов и гаек с шайбой

Первый этап. Загрузка болтов. Загрузка болтов в опрокидывающее устройство осуществляется вручную. Запуск опрокидующего устройства производится нажатием кнопки «пуск». Опрокидывающее устройство поднимается автоматически и опрокидывает болты в вибрационный загрузочный бункер. Благодаря режиму вибрации достигается поступательное продвижение продукции болтов из вибрационного загрузочного бункера по направлению в сборочный сектор.

Второй этап. Во время поступательного движения продукции из загрузочного бункера в сборочный сектор осуществляется позиционирование болтов в вертикальное положение для строго вертикальной подачи в сборочный сектор. Позиционирование достигается с помощью вибрации вдоль направляющих, которые обжимают стержень болта с двух сторон.

Третий этап. Загрузка гаек. Загрузка гаек в дисковый вибрационный бункер осуществляется вручную (макс. вес загрузки 250 кг), после чего благодаря режиму вибрации достигается поступательное продвижение продукции гаек из вибрационного бункера по направлению в сборочный сектор.

Четвертый этап. Загрузка шайбы. Загрузка шайбы в вибрационный бункер осуществляется вручную (макс. вес загрузки 30 кг), после чего благодаря режиму вибрации достигается поступательное продвижение шайбы из вибрационного бункера по вибрационному диску в сборочный сектор.

Пятый этап. Автоматическая сборка. Болты, гайки и шайба поступают в сборочный сектор, где производится их последующая сборка и сортировка по качеству собранной продукции. Продукция качественной сборки автоматически выводится на конвейер, в то время когда дефектная продукция отсортировывается в заранее подготовленную тару.

Техническое описание оборудования


Спецификация и комплектация оборудования

Оборудование включает:
Автоматическую машину для опрокидывания и наполнения (для болтов)
максимальная загрузка 2 тонны
1 комплект
Тип тары для продукции стандартная отгрузочная тара
Ступенчатый загрузчик (для болтов) 1 комплект
Плоский вибро-бункер и вибро-загрузчик диам. 600 (для гаек) 1 комплект
Вибро-загрузчик диам. 600 (для плоских шайб) (с двумя дорожками) 1 комплект
Автоматическая машина для сборки 1 комплект
Механическая инспекция для квалификации качественной и некачественной продукции 1 комплект
Конвейер для выноса готовой продукции 1 комплект
Лестничная платформа для обслуживания

Система управления:

  • GP сенсорный экран, пр-во Япония
  • Программный логический контроллер, пр-во Япония
  • Цилиндр - SMC, FESTO, или тайваньской марки аналогичного уровня


Техническое описание оборудования

  1. Автоматическое опрокидывающее устройство для болтов.
  2. Вибрационный загрузочный бункер для болтов.
  3. Лестничный механизм подачи для болтов.
  4. Сборочный механизм для болтов, гайки и шайбы.
  5. Дисковый вибрационный бункер для шайбы.
  6. Вибрационный бункер для гаек.
  7. Вибрационный диск для гайки.
  8. Конвейер.
  9. Платформа А.
  10. Платформа В.
  11. Платформа С.


Техническая спецификация оборудования

Machine description
Описание оборудования
Assembly machine for bolt, nut, and washer
Сборочная установка для болтов гаек и шайб
Model NO.
Модель
RG-82-SN
Voltage
Напряжение
380 В, 50 Гц, 3 фазы
Air pressure
Давление воздуха
5.5 кгс/ см2
Air consumption
Расход воздуха
19.83 л/ мин.
Assembly Efficiency
Производительность
30~50 шт/ мин.
Product size
Размер продукции
M20~M27 x L: 50~220 мм
Tipping machine for bolt
Опрокидывающее устройство для болтов
Max loading weight: 2000 kg
Мак. вес загрузки:  2000 кг
Ø600 Vibratory bowl for washer
Вибрационный бункер  для шайбы
(диаметр бункера Ø600, мм)
Max loading weight: 30 kg
Мак. вес загрузки: 30 кг
Flat vibration feeding tank for nut
Вибрационный бункер для гаек
Max loading : 250kg
Мак. вес загрузки: 250 кг
Machine size
Габаритный размер
Д 4728x Ш 3497 x В 2083 mm
Machine weight
Вес оборудования
6,180 кг
