ОБОРУДОВАНИЕ ДЛЯ ТРАВЛЕНИЯ (ФОСФАТИРОВАНИЯ) СТАЛЬНОЙ ПРОВОЛОКИ



АВТОМАТИЧЕСКИЕ ЛИНИИ ТРАВЛЕНИЯ ПРОВОЛОКИ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

ПРОЕКТ ПОД КЛЮЧ С ПОЛНОЙ АВТОМАТИЗАЦИЕЙ



Основанием стабильного процесса волочения и свойств готовой продукции является очищенная от окалины поверхность. Распространенный метод очистки поверхности от окалины – механический – не обеспечивает требуемого качества очистки (шероховатость поверхности RА = 1,35 мкм), что создаёт проблемы при нанесении маслянистого слоя – сокращается скорость волочения.

  • Химический способ травления посредством погружения в соляную кислоту HCl – длительный процесс с большим расходом кислоты
  • Электролитический способ травления катанки, осуществляемый в установках проходного типа с применением серной кислоты H2SO4
  • Шероховатость поверхности  RА = 0,2 – 0,5 мкм позволяет увеличить скорость волочения в 3 раза.

Особенности оборудования

  • Линия травления с автоматическим оператором (производительность до 10,000 тонн в месяц). Оператор позволяет переключать и перенастраивать оборудование под различный процесс. Комната управления оснащена графическим и программным оборудованием.
  • Линия оборудована системой автоматического переключения траектории движения подвесных манипуляторов бунтов проволоки. Ванны оснащены автоматическими дозаторами химических растворов для каждой из ванн. Химикаты хранятся в специальных баках (резервуарах для хранения) и перекачиваются по необходимости специально оборудованной системой насосов.
  • Система загрузки бунтов полностью автоматизированна. Система подачи бунтов по технологической цепочки травления (фосфатирования) контролируется программируемым логическим контроллером. Подача бунтов катанки в ванны травления и технологических переделов осуществляется автоматически краном-манипулятором.
  • Линия оборудования оснащена специальной платформой для проведения технического осмотра и ремонта линии. Платформа для обслуживания предназначена для быстрого доступа и ремонта оборудования.
  • Линия оборудована системой загрузки/выгрузки и транспортировки бунтов катанки. Система представлена транспортными тележками с автоматизированным управлением.
  • Комната управления оборудована панелью оператора и световой диаграммой индикации событий. Промышленный компьютер. Линия дополнительно укомплектована системой мокрой очистки воздуха и нейтрализацией выхлопов.
  • Дополнительное оборудование, выполняющее роль автоматизации линии представлено подъемными манипуляторами (кран-балками).



линия травления проволоки



ТРАВИЛЬНЫЙ КОМБИНАТ АВТОМАТИЧЕСКИЙ

1_1

1_2



Полностью автоматическая линия оборудования для травления проволоки может производить до 10000 тонн продукции в месяц. Переключение режима работы линии происходит автоматически.

Управление линией оборудования для травления проволоки осуществляется в диспетчерской графического программирования.

2_1



Платформа специально предназначена для обслуживания непрерывной автоматической линии травления проволоки.

Блок под номером №1 (см. рис) является точкой переключения режима работы линии травления.

3_1

3_2



Линия травления оборудована станцией хранения химических веществ и насосной станцией.

Автоматическое дозирующее устройство для химических веществ.

4_1 4_2

Вспомогательное оборудование для травления проволоки и подъёмные краны надземного типа для линии травления проволоки.

4_3 4_4

5_1


ПРОИЗВОДСТВЕННЫЙ ЦЕХ

5_2

6_1







  • Процесс травления катушки проволоки происходит непрерывно
  • Обслуживание оборудования и процесса травления проволоки осуществляется с рабочей платформы
6_2 6_3

Максимальная производительность автоматической линии травления непрерывного производства составляет до 10 000 тонн / месяц.

Подача сырья осуществляется автоматичемки.

7_1


8_1

Фото 1.

8_2

Фото 2.

8_3

Фото 3.











  • Переключение маршрута передвижения катушки проволоки осуществляется в зоне № 06 (см. фото. 1, фото. 2).
  • Платформа для обслуживания (см. фото. 3).

9_1 9_2

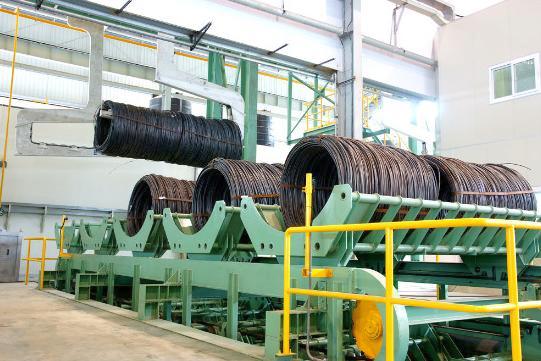

Выгрузка готовой продукции проволоки осуществляется автоматически.
10_1 10_2

Комната управления линией травления проволоки.

Установка для переработки отходов непрерывной линии автоматического травления проволоки.

12_2 11_2

Управление процессом передачи готовой продукции проволоки осуществляестя централизованно. Технологическое оборудование способно непрерывно обрабатывать мотки проволоки весом до 20 тонн.
