ОБОРУДОВАНИЕ ДЛЯ ТРАВЛЕНИЯ И ФОСФАТИРОВАНИЯ ПРОВОЛОКИ


ПРОФЕССИОНАЛЬНАЯ ЛИНИЯ ТРАВЛЕНИЯ И ФОСФАТИРОВАНИЯ

Мы концентрируемся на решениях по обработке поверхностей и можем гарантировать нашим клиентам высокое качество, целостность, отличный сервис и надёжное управление.


Травильное оборудование типа «U»

Травильное оборудование типа «U»


Особенности травильного оборудования типа «U»

  • Компактное оборудование занимает мало места в производственном цеху
  • Загрузка и выгрузка производится с одной стороны оборудования.
  • Одна сторона оборудования предназначена для травления, а другая - для фосфатирования.
  • Средняя часть предназначена для персонала; периферийные устройства расположены с обеих сторон.



Прямолинейное травильное оборудование

Прямолинейное травильное оборудование


Особенности травильного оборудования

  • Оборудование для травления узкое и длинное
  • Подача проволоки производится с одного конца и отрезка с другого конца оборудования
  • Все слоты обработки находятся на одной линии
  • Левая и правая стороны являются рабочими сторонами, другая сторона предназначена для периферийного дополнительного оборудования.



Оборудование в целом

Материал закрытого отделения: FRP/PP

Описание: Рабочая сторона и сторона обслуживающая имеют прозрачное смотровое окно и дверь для технического обслуживания.

Основные компоненты манипулятора оборудования - основная стальная конструкция, мотор-редуктора, привод, кабель и измерительные приборы - все расположены снаружи отсека.

Оборудование в целом Оборудование в целом Оборудование в целом


Подача бухты проволоки

Проволока поступает с одной стороны оборудования и подача проволоки может быть автоматической или полуавтоматической.

подача бухты проволоки


Ванна травления

Материал ванны: PP/FRP

Большой угол дуги R сделан под прямым углом к корпусу лотка, а дно лотка выполнено наклонным. Вибрационное устройство, устройство циркуляционного смешивания и нагревательное устройство являются дополнительными..

Ванна травления


Ванна травления



Щавелевая кислота

Опциональный материал для резервуара: PP/FRP

Большой угол дуги R выполнен под прямым углом к корпусу лотка, а дно лотка выполнено с наклонным дном.

Щавелевая кислота



Фосфатирование

Материал ванны: Q235/SUS304/SUS316L

Дно ванны выполнено в виде конуса. Опционально может иметься вибрационное устройство, автоматическая система фильтрации и автоматическое дозирующее устройство.

Фосфатирование



Омыление

Опциональный материал для резервуара: Q235/SUS304/SUS316L

Конструкция имеет наклонное дно; механическая мешалка имеет диагональную канавку.

Омыление


Размотчик бухт проволоки

Рельсовый конвейер оборудован для резки материала, а распределительная рама и функция вращения бухты катанки предназначены для облегчения последующего процесса волочения.

Размотчик


Размотчик



Ванна для промывки под высоким давлением

Струя воды для промывки высокого давления, внутренняя промывка + внешняя промывка + верхняя промывка. Используемая вода перерабатывается, что позволяет значительно снизить расходы. Механизм установлен снаружи отсека во избежание коррозии. Ванну для промывки легко содержать и оборудование имеет низкую частоту сбоев.

Ванна для промывки под высоким давлением


Ванна для промывки под высоким давлением



Оборудование рабочей дорожки

Напольное покрытие: FRP; материал дверей и окон: ПВХ

Каждый слот снабжен прозрачным смотровым окном с дверцей для проверки технического обслуживания. Рабочая среда удобна для персонала.

Оборудование рабочей дорожки


Оборудование рабочей дорожки



Внешний бак

Дренажная канава / сборная яма спроектирована вокруг корпуса резервуара. Трубопроводы распределены и расположены слоями. Ежедневный контроль и техническое обслуживание удобны для персонала, а управление системой организовано должным образом.

Внешний бак


Внешний бак



Главная комната управления

Комната управления питанием оборудования находится в центре, а также оборудована независимыми отсеками и термостатом с кондиционированием воздуха, что обеспечивает долговечную стабильную работу электрических компонентов.

главная контрольная комната


Главный диспетчерский пункт



Фильтр-пресс для шлаков фосфатирования

Тип: высокопроизводительная прецизионная фильтровальная бумага

Основная функция: фильтр-пресс и основной бак для фосфатирования образуют цикл, где фосфатные отходы перерабатываются, что снижает трудозатраты, повышает коэффициент использования оборудования, улучшает качество фосфатирования и экономит фосфатирующий раствор.

Фильтр-пресс для шлаков фосфатирования



Бак для хранения соляной кислоты

Основные материалы: PE / FRP

Основная функция: временное хранение новой и старой соляной кислоты. Может очищать основной резервуар для замены соляной кислоты без остановки оборудования. Повышает срок службы соляной кислоты, является безопасным и надежным, уменьшает загрязнения окружающей среды и снижает затраты.

Бак для хранения соляной кислоты



Башня очистки выхлопных газов

Основные материалы: FRP/PP.

Башня очистки выхлопных газов


Башня очистки выхлопных газов



Распределитель

Материал: FRP/ стальная плита/ плита из нержавеющей стали

Распределитель


Распределитель



3D моделирование

3D моделирование


3D моделирование



Секционная конструкция

Секционная конструкция


Периферийные устройства

Периферийные устройства


Периферийные устройства

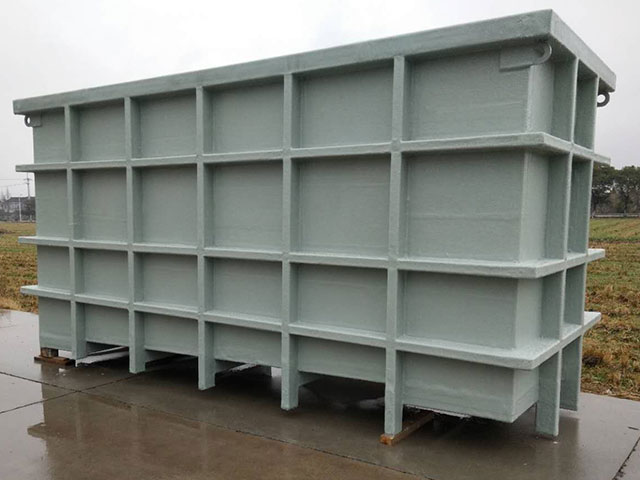

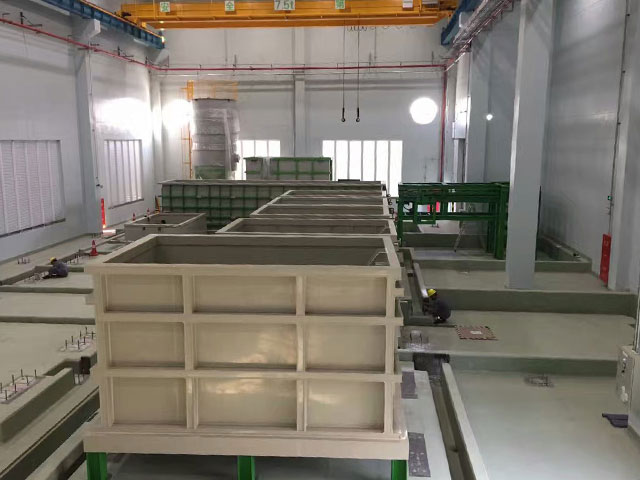

Бак обработки

Бак обработки Бак обработки Бак обработки
Бак обработки Бак обработки Бак обработки Бак обработки
