ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ГВОЗДЕЙ


ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА КРОВЕЛЬНЫХ ГВОЗДЕЙ

кровельные гвозди кровельные гвозди

Оборудование для производства кровельных гвоздей состоит из автоматического пресса для изготовления шляпок кровельных гвоздей и станка для производства кровельных гвоздей RZ94-4C.

Для для снятия заусенцов, смазки и придачи гвоздям товарного вида понадобится галтовочный станок для гвоздей.

Также для улучшения внешних характеристик и защиты поверхности гвоздя может также потребоваться линия гальванического покрытия (цинкования).



АВТОМАТИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ ИЗГОТОВЛЕНИЯ КРОВЕЛЬНЫХ ГВОЗДЕЙ RZ94-4C

Описание оборудования для производства кровельных гвоздей

Станок для производства кровельных гвоздей RZ94-4C – это малогабаритный стационарный высокоскоростной автоматический электромеханический аппарат непрерывного действия плунжерного типа, предназначенный для металлообрабатывающих предприятий, тесно связанных с массовым изготовлением продукции из проволоки.

Гвоздильный автомат RZ94-4C на производстве нередко является продолжением линии волочения проволоки, но чаще работает, как автономная машина. Станок для изготовления кровельных гвоздей позволяет производить не только обычные кровельные гвозди, но и винтовые кровельные гвозди. После запуска оборудования, производится автоматическая сборка кровельных гвоздей. После сборки, гвозди автоматически выгружаются.

Проволока подается в открытую операционную зону из габаритной бухты или непосредственно из волочильного стана, после чего выравнивается в вертикальной и горизонтальной линейках из высокопрочных роликов, установленных в шахматном порядке. Приводная система охватывает подачу проволоки, зажим проволоки, ее резку и тиснение шляпки. Механика включает один главный кривошип и два боковых вала. Основная ось напрямую приводится в действие двигателем. Кроме того, два боковых вала, отдельно используемые для управления частью резака, тянутся через четыре конических зубчатых колеса. Готовые гвозди будут автоматически выбрасываться через эжектор на наклонный поддон.

Гвоздильный станок RZ94-4C управляется с помощью несложного пульта.



станок для производства кровельных гвоздей
RZ94-4C
гвозди кровельные винтовые
Фото готовой продукции


Спецификация гвоздильного станка RZ94-4C

Максимальный диаметр гвоздя мм 4.5
Минимальный диаметр гвоздя мм 2.8
Максимальный размер гвоздя мм 90
Минимальный размер гвоздя мм 35
Производительность штук / минуту 110 - 130
Мощность кВт 4
Габаритные размеры мм 2350 × 1512 × 2000
Вес кг 2100



СТАНОК ДЛЯ ПРОИЗВОДСТВА ШЛЯПОК ГВОЗДЕЙ

Этот пресс-автомат предназначен для производства шляпок кровельных и обивочных гвоздей. Станок имеет литую структуру и изменяемый угол наклона, что обеспечивает удобство осуществления штамповки. Автоматический пресс имеет продвинутый механизм, легкое управление и высокую производительность.

Данный прессовочный автомат производит 6 шляпок для гвоздей за один прессовочный оборот. Рабочая скорость станка составляет 55 раз в минуту. Шляпки для гвоздей формируются из стальной полосы, и имеют однородную поверхность, и высокое качество. Это оборудование не занимает много места, отличается низким уровнем вибраций и шум.

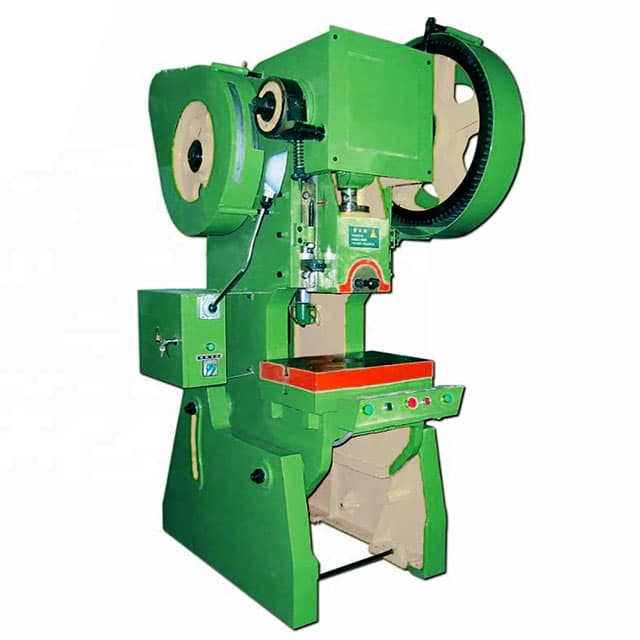

станок для изготовления шляпок для кровельных гвоздей
RZ94-4C
станок для изготовления шляпок для кровельных гвоздей
Штамп
шляпки для кровельных гвоздей
Фото готовой продукции


Спецификация станка для изготовления шляпок кровельных гвоздей

Производительность 300 шт/мин (55 партий по 6 штук в минуту)
Мощность двигателя 2.2 кВт
Габаритные размеры 1350 × 1050 × 2200
Вес 1500 кг


Галтовочный станок для очистки гвоздей

галтовочный станок для полировки гвоздей

Машина используется для снятия заусенцов, смазки и придачи гвоздям товарного вида.

Галтовочный станок состоит загрузочного устройства, барабана для галтовки, барабана, предназначенного для отсева опилок и вибросита.

Очистка произведенных изделий проводится с помощью просеянных сухих опилок из твердых пород дерева из поперечного реза, которые осуществляют полировку гвоздей, очистку от острых краёв и масляной протравы, образовавшегося после накатки гвоздей, удаляют ржавчину и неровности.

Также при желании к опилкам можно добавить масло. После обработки гвоздей получается готовый к продаже продукт.

После полировки гвозди становятся ярче и приобретают антикоррозионные свойства.

Посмотреть подробную информацию о галтовочных станках для гвоздей


Линия для гальванического покрытия кровельных гвоздей

линия для оцинковки кровельных гвоздей

Линия для оцинковки гвоздей является вспомогательным оборудованием при изготовлении кровельного гвоздя, предназначенным для улучшения внешних характеристик и защиты поверхности гвоздя посредством гальванического метода обработки. Данное гальваническое оборудование используется для гальванизации готовых кровельных гвоздей, а также проволочных гвоздей других видов, винтов и т.п..

Применение гальванических покрытий это наиболее эффективный метод защиты металлических деталей от коррозии. Для обработки мелких деталей применяются гальванические барабаны из полиэтилена. Преимуществами такой обработки деталей по сравнению с подвесками является увеличение производительности обработанных деталей примерно в 2 раза. Другими преимуществами цинкования в барабанах из полиэтиилена является стойкость к химически агрессивным веществам, применяемым в этом процессе, что увеличивает срок службы барабана.


линия цинкования гвоздей
линия цинкования гвоздей
выпрямители
выпрямители
сушильный агрегат
сушильный агрегат
передвижной кран и ванна цинкования
передвижной кран и ванна цинкования
полиэтиленовый барабан
полиэтиленовый барабан
ванны промывки в холодной воде, горячей воде, пассивации
ванны промывки и пассивации
ванны кислотного травления и промывки в воде
ванны травления и промывки


Технические характеристики линии цинкования

Загрузка полиэтиленового барабана 120 - 150 кг
Размеры барабана 1100 x 500 мм
Мощность выпрямителя 2000 кВА
Общая мощность двигателя 3.75 кВт
Время цинкования 50 мин/раз (3 барабана/раз)
Основные узлы линии цинкования в порядке технологического процесса
  1. Полиэтиленовые барабаны (5 комплектов)
  2. Ванна кислотного травления (1 комплект × 1 м)
  3. Ванны промывки в холодной воде (2 комплекта × 1 м)
  4. Ванна цинкования (1 комплект × 3 м)
  5. Ванна промывки в холодной воде (1 комплект × 1 м)
  6. Ванна промывки в горячей воде (1 комплект × 1 м)
  7. Ванна пасивации (1 комплект × 1 м)
  8. Передвижной кран (1 комплект)
  9. Сушильный агрегат (1 комплект)
