ШТАМПОВОЧНЫЕ ПРЕССЫ ДЛЯ МЕТАЛЛА
Прецизионный штамповочный пресс для металла производительностью 60-500 тонн серии RPH
Особенности оборудования
- Механический пресс с автоматической системой подачи рулонной стали.
- Высокая точность, стабильность и надежность оборудования.
- Рамная конструкция отлита из высоколегированной стали. Использование компьютерного анализа при проектировании позволяет разработать наиболее подходящую конструкцию стоек и устранить внутренние напряжения.
- Пресса имеют высокую точность и жесткость, обладают низким уровнем шума и вибрации, что также увеличивает срок службы штампов.
Стандартная комплектация
- Электропривод регулировки высоты штампа.
- Точность индикации высоты штампа 0.01 мм.
- Устройство медленного позиционирования (толчковый режим).
- Сохранение в памяти оборудования 30 наборов настроек штампов.
- Три группы контроля автоматической укладки.
- 2 датчика застревания.
- Главный двигатель имеет как прямое так и реверсивное вращение.
- Устройство циркуляции и охлаждения смазки.
- Гидравлический зажимной механизм для регулировки высоты штампа.
- Интегрированный тормоз-муфта (Италия).
- Обособленный электрический блок управления.
- Рабочее освещение.
- Комплект инструментов для обслуживания пресса.
- Инверторное управление главным двигателем.
Дополнительные опции
- Прецизионный детектор нижней мертвой точки.
- Гидравлическая система быстрого зажима штампа.
- Гидравлический подъемник штампа.
- Высокоскоростное подающее устройство (с переключением передач).
- Двухголовочный гидравлический размотчик.
- Машина для выравнивания и разгрузки.
- Антивибрационные опоры.
- Контроллер штамповки F-3SC.
- Двусторонняя звукоизолированная защитная дверь.
Техническая спецификация оборудования
| Модель | Ед. изм. | RPH-60 | RPH-80 | RPH-125 | RPH-150 | RPH-200 | RPH-220 | RPH-300 | RPH-350 | RPH-400 | RPH-550 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное усилие прессования | тонн | 60 | 80 | 125 | 150 | 200 | 220 | 300 | 350 | 400 | 550 |
| Длина хода ползуна | мм | 30 | 30-50 | 40 | |||||||
| Частота ходов ползуна | ход/мин | 200-800 | 200-700 | 150-700 | 150-600 | 150-400 | 150-350 | 80-250 | |||
| Размер подштамповой плиты | мм | 950 × 650 | 1100 × 750 | 1200 × 850 | 1400 × 850 | 1800 × 950 | 1900 × 1000 | 2400 × 1000 | 2800 × 1200 | 3300 × 1300 | |
| Размер окна подштамповой плиты | мм | 700 × 125 | 800 × 150 | 1000 × 200 | 1300 × 250 | 1400 × 300 | 2200 × 300 | 2200 × 400 | 3300 × 500 | ||
| Размер ползуна | мм | 950 × 420 | 1100 × 500 | 1200 × 600 | 1400 × 600 | 1800 × 700 | 1900 × 750 | 2400 × 900 | 2800 × 1100 | 3300 × 1200 | |
| Регулировка высоты штампа | мм | 300-350 | 330-380 | 360-410 | 370-420 | 400-450 | 420-480 | 500-550 | |||
| Мощность двигателя регулировки высоты штампа | кВт | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.2 | ||||
| Высота подачи | мм | 160 | 175±50 | 195±50 | 200±50 | 210±50 | 220±50 | 240±50 | |||
| Мощность главного двигателя | кВт | 10 | 22 | 37 | 45 | 55 | 75 | 90 | |||
Образцы штампованной продукции

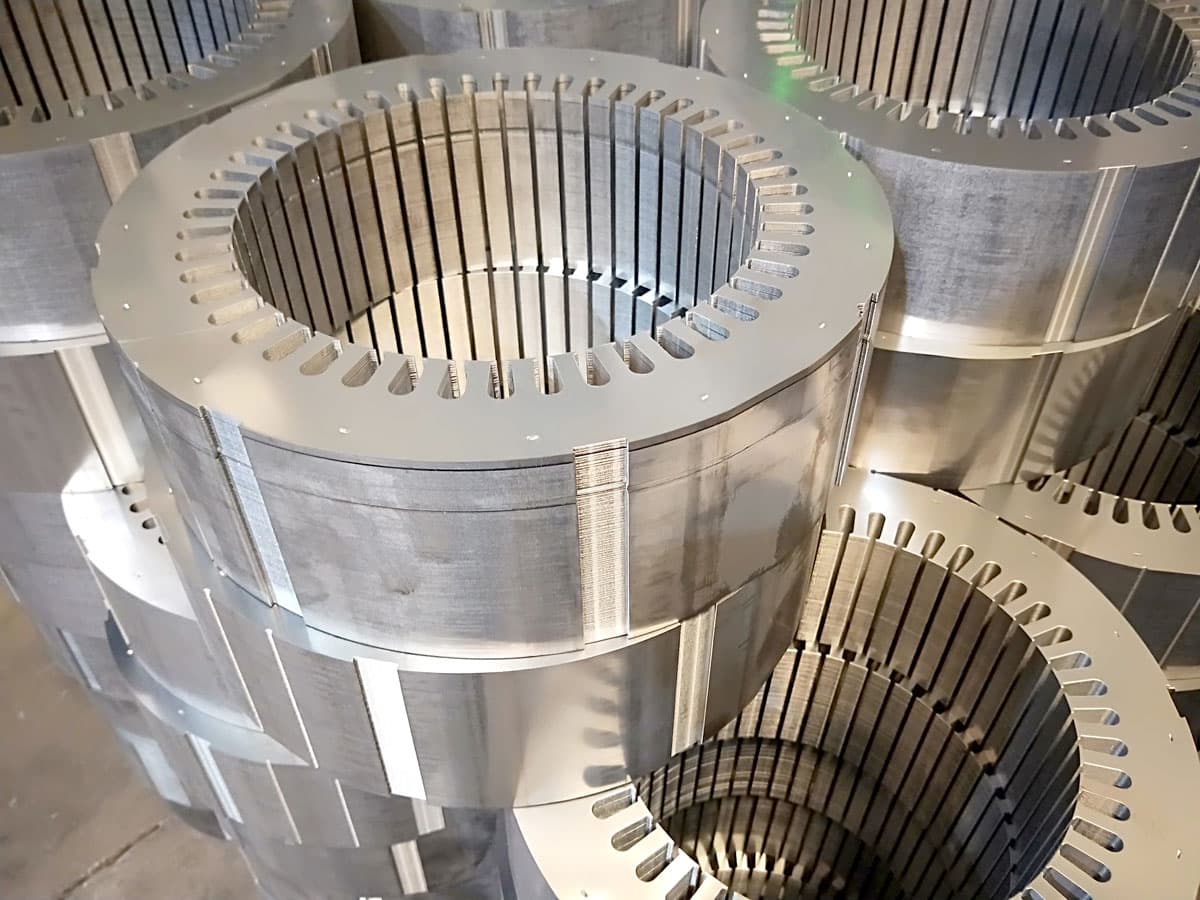

Штамповка статоров и роторов электродвигателей на прессе RPH-350

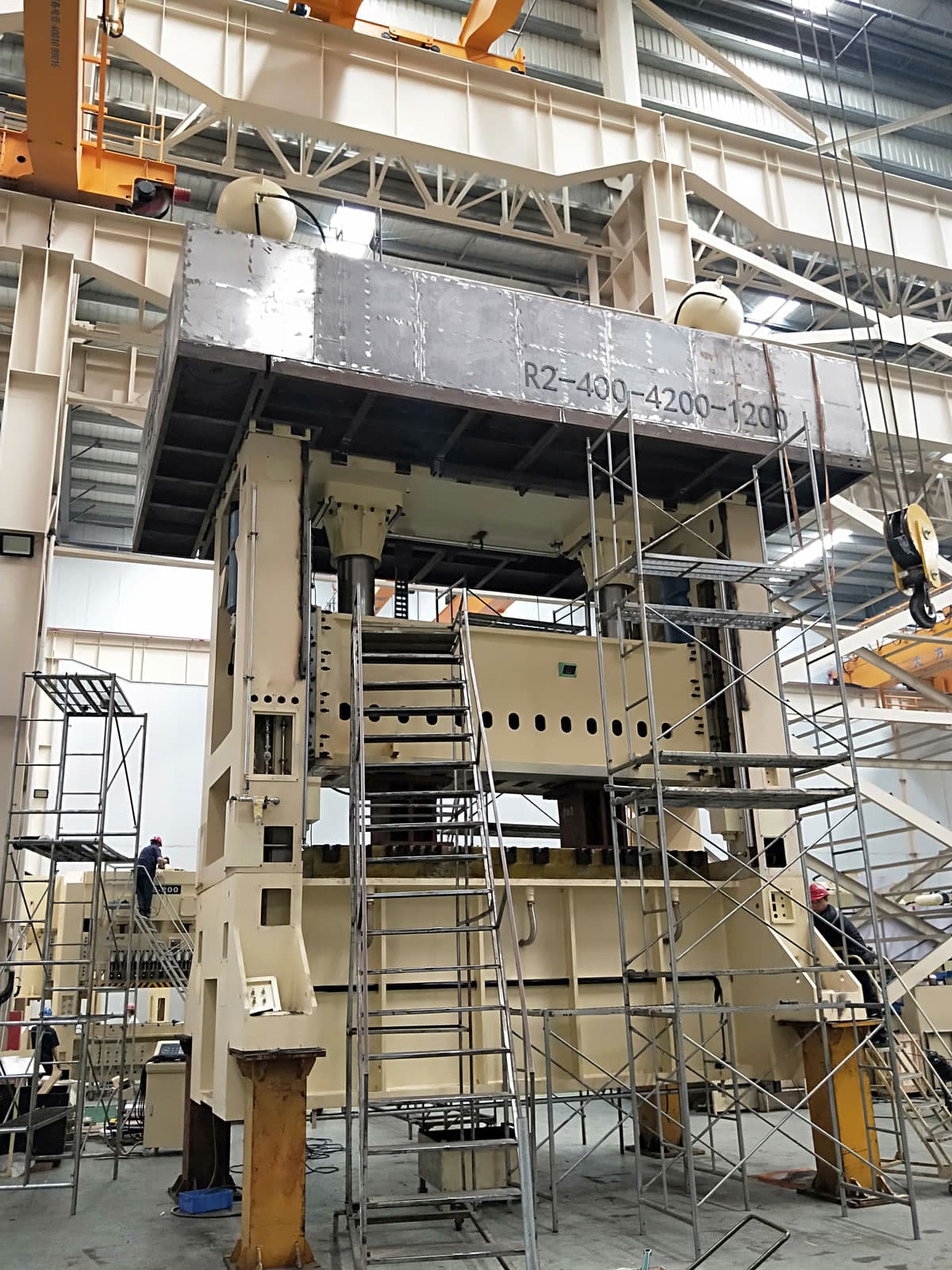

Двухточечный штамповочный пресс с прямой колонной производительностью 400-1600 тонн серии R2
Особенности оборудования
- Штамповочный пресс оснащён малоинерционным пневматическим тормозом сцепления, управляемым двойным предохранительным клапаном.
- Высота штампа регулируется посредством сенсорного экрана.
- Электрооборудование использует двухконтурное управление ПЛК.
- В прессе используются гидравлические, пневматические и электрические компоненты управления известных мировых брендов.
- Комбинированный метод смазки: смазка циркуляцией масла и смазка консистентной смазкой. Датчики высокого / низкого уровня масла, датчик давления масла, обнаружение неисправностей системы циркуляции смазки, режимы смазки по времени и дозированной смазки.
- Ползун имеет устройство защиты от перегрузки гидравлического давления.
- Ключевые компоненты прошли анализ методом конечных элементов для повышения производительности и долговечности.
- Штамповочный пресс для металла может быть дополнительно оснащен подвижной балкой, воздушной подушкой, системой быстрой смены штампа, фотоэлектрической защитой и др.
Стандартная комплектация
- Гидравлическое устройство защиты от перегрузки.
- Автоматическое смазочное устройство.
- Электропривод регулировки ползуна.
- Электрический индикатор высоты штампа.
- Устройство балансировки ползуна и штампа.
- Электронный дисплей управления кулачком.
- Устройство контроля показателей работы подъемного тормоза.
- Функция отображения SPM (ходов в минуту).
- Гнездо подключения источника воздуха.
- Устройство продувки воздухом.
- Устройство защиты от перегрузки.
- Двигатель с регулируемой частотой вращения.
- Датчик застревания.
- Реверсивный механизм главного двигателя.
- Счетчик ходов ползуна.
- Счётчик с предварительной установкой.
- Розетка питания.
- Обособленный электрический блок управления.
- Подвижная Т-образная балка.
- Опорная плита и болты.
- Комплект инструментов для обслуживания пресса.
- Руководство по эксплуатации.
Дополнительные опции
- Пневматическая подушка штампа.
- Фотоэлектрическое защитное устройство.
- Устройство извлечения штампа.
- Лампа освещения штампа.
- Детектор нижней мертвой точки.
- Ножной педальный переключатель.
- Тормоз маховика.
- Защелка предохранительного блока.
- Подвижная подштамповая подушка.
- Система быстрой смены штампа.
- Автоматическая система подачи.
- Антивибрационные опоры.
Техническая спецификация оборудования
| Модель | Ед. изм. | R2-400 | R2-500 | R2-630 | R2-800 | R2-1000 | R2-1250 | R2-1600 | |
|---|---|---|---|---|---|---|---|---|---|
| Номинальное усилие прессования | кН | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | |
| Номинальная длина хода | мм | 13 | |||||||
| Ход ползуна | мм | 400 | 500 | 600 | |||||
| Частота ходов ползуна | ход/мин | 12-18 | 10-16 | ||||||
| Макс. высота штампа | мм | 800 | 1000 | 1100 | |||||
| Высота регулировки штампа | мм | 350 | 500 | 600 | |||||
| Расстояние между стойками | мм | 2870 | 3160 | 3670 | 4060 | 4070 | 4080 | 4580 | |
| Размер подштамповой плиты | Д | мм | 1600 | 1800 | |||||
| Ш | мм | 2800 | 3000 | 3600 | 4000 | 4500 | |||
| В | мм | 180 | 220 | 250 | 280 | 300 | 340 | ||
| Размер ползуна | Д | мм | 1600 | 1800 | |||||
| Ш | мм | 2800 | 3000 | 3600 | 4000 | 4500 | |||
| Пневматическая подушка | Усилие нажатия / отвода | кН | 600 | 800 | 1000 | 1250 | 1500 | ||
| Ход подушки | мм | 200 | 220 | 240 | 250 | ||||
| Извлечение штампа (опция) | Длина хода выталкивателя | мм | 150 | ||||||
| Мощность главного двигателя | кВт | 75 | 90 | 132 | 160 | 220 | |||
| Габариты | Д | мм | 4350 | 4900 | 4080 | 6870 | 7290 | 7500 | 8450 |
| Ш | мм | 5180 | 5770 | 5420 | 5530 | 5600 | 6000 | 6320 | |
| В | мм | 6980 | 7900 | 7980 | 8860 | 9600 | 10600 | 11000 | |
Образцы штампованной продукции
