ИНСТРУМЕНТ ДЛЯ ЛИНИЙ ПРОДОЛЬНОЙ И ПОПЕРЕЧНОЙ РЕЗКИ РУЛОННОГО МЕТАЛЛА
ТМА ИНСТРУМЕНТ ДЛЯ ЛИНИЙ ПРОДОЛЬНОЙ И ПОПЕРЕЧНОЙ РЕЗКИ
Линии продольной резки и поперечной резки рулонного металла - это высокоточные промышленные комплексы, предназначенные для обработки металлического проката в рулонах. Их задача - раскрой стальной, алюминиевой или иной металлической ленты на полосы заданной ширины (продольная резка, или слиттинг) либо на листы заданной длины (поперечная резка). Качество конечной продукции, производительность линии и её ресурс напрямую зависят от правильного подбора и технического состояния инструмента, установленного на этих линиях.

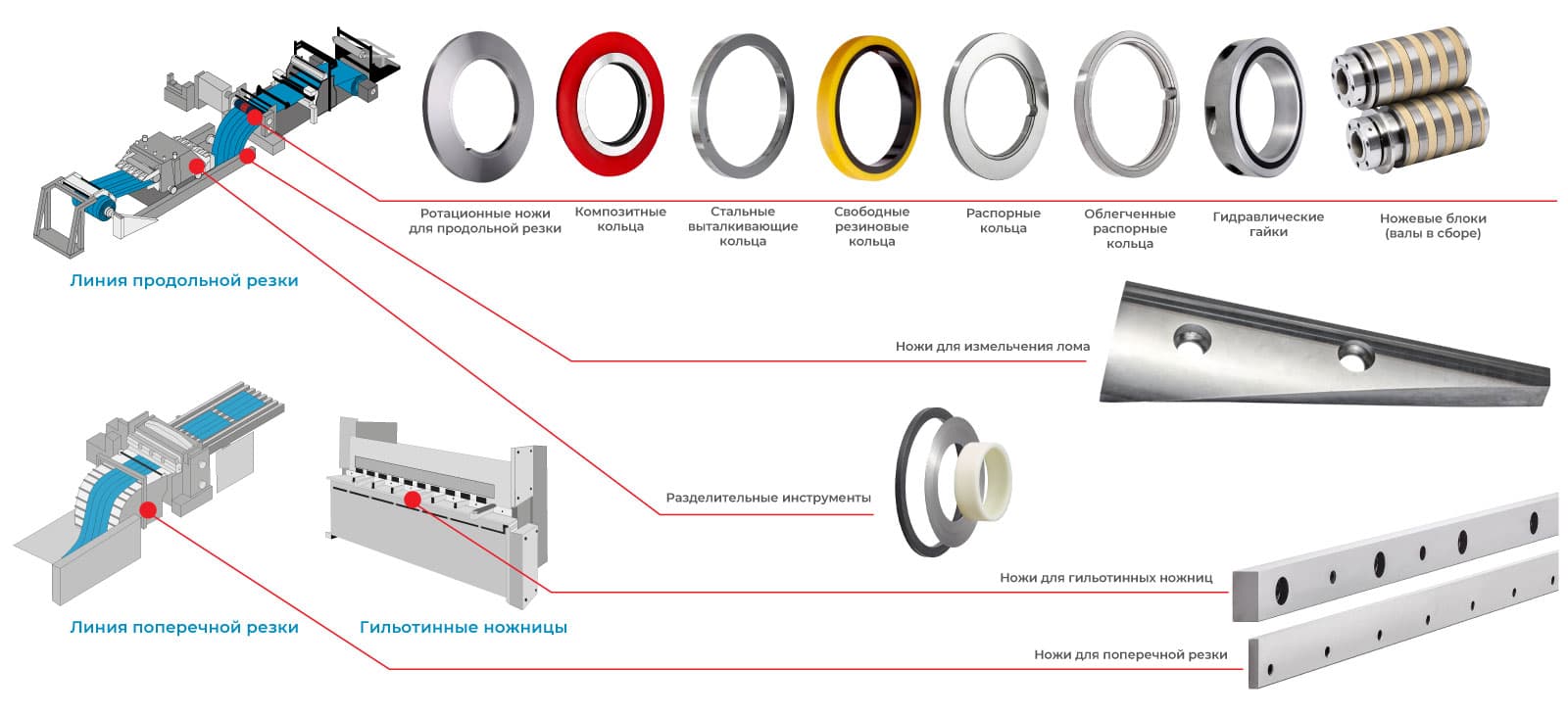

Основные виды инструмента и их назначение
Дисковые ножи для продольной резки - ключевой режущий инструмент слиттинговых линий. Представляют собой высокоточные стальные диски с заточенной режущей кромкой, устанавливаемые попарно на верхний и нижний валы. Обеспечивают непрерывный рез металлической ленты по всей её длине с высокой точностью по ширине полосы. Изготавливаются из инструментальных или быстрорежущих сталей, а также из твёрдых сплавов - в зависимости от обрабатываемого материала и требуемой стойкости.
Проставочные кольца (дистанционные кольца) устанавливаются между дисковыми ножами на валу и точно задают расстояние между ними, определяя ширину нарезаемых полос. От точности изготовления проставочных колец напрямую зависит соблюдение допусков по ширине готовой продукции. Ддистанционные кольца выпускаются с высокой степенью точности по толщине, нередко с допуском в несколько микрон.
Разделительные (сепараторные) кольца предназначены для позиционирования дисковых ножей на валу и предотвращения скручивания или повреждения готовых полос металла в процессе намотки. Удерживают нарезанные полосы раздельно, не позволяя им соприкасаться и деформироваться друг о друга.
Стальные выталкивающие кольца применяются для принудительного отделения нарезанных полос от режущих дисков после прохождения зоны реза. Обеспечивают стабильный съём материала с ножей, предотвращая его налипание или наматывание на инструмент. Изготавливаются из качественных сталей, устойчивых к износу и деформации.
Стальные распорные кольца служат для фиксации и стабилизации пакета ножей и колец на валу, компенсируют осевые нагрузки, предотвращают смещение инструментальной оснастки во время работы линии. Обеспечивают жёсткость всей сборки и точность взаимного расположения режущих элементов.
Композитные выталкивающие кольца функционально аналогичны стальным выталкивающим кольцам, однако изготавливаются из многослойных или армированных полимерных материалов. Благодаря этому обладают пониженной массой и более мягким воздействием на поверхность нарезанной полосы, что особенно важно при работе с тонким, мягким или с предварительно нанесённым покрытием металлом (оцинковка, полимерное покрытие).
Свободные резиновые кольца устанавливаются между ножами или на направляющих валах. Обеспечивают мягкое и равномерное давление на полосу, предотвращают царапание и повреждение поверхности материала, а также гасят вибрации, неизбежно возникающие в процессе высокоскоростной резки.
Нейлоновые стопорные (фиксирующие) кольца применяются для осевой фиксации элементов инструментальной сборки на валу. Препятствуют самопроизвольному смещению ножей и колец, не повреждая при этом поверхности прилегающих деталей. Отличаются лёгкостью, коррозионной стойкостью и простотой монтажа.
Гидравлические гайки (гидравлические зажимные муфты) используются для быстрой, точной и равномерной затяжки инструментальных сборок на шпинделях и валах линии. Позволяют значительно сократить время переналадки оборудования при смене формата продукции, обеспечивая при этом стабильное и воспроизводимое усилие фиксации инструмента без риска перетяжки или повреждения резьбовых соединений.
Сепараторные диски - крупные разделительные элементы, устанавливаемые в зоне намотки или между секциями линии. Обеспечивают разделение нарезанных полос по отдельным намоточным позициям, предотвращают их взаимное перепутывание и механическое повреждение при намотке в рулоны.
Ножи для гильотинных ножниц применяются на линиях поперечной резки для раскроя металлической ленты на мерные листы. Они представляют собой прямолинейные режущие планки высокой твёрдости и точности. Верхний нож совершает рабочий ход, взаимодействуя с неподвижным нижним ножом, обеспечивая чистый поперечный рез без заусенцев. Ножи изготавливаются из инструментальных сталей с последующей термической обработкой.
Ножевые блоки в сборе - готовые к установке комплекты инструмента, включающие дисковые ножи, проставочные, разделительные и выталкивающие кольца, скомплектованные и отрегулированные в соответствии с заданным форматом резки. Использование ножевых блоков в сборе позволяет кардинально сократить время переналадки линии и исключить ошибки при самостоятельной сборке инструментальных пакетов.
Полиуретановые расширительные (сегментные / разжимные) втулки используются в разматывателях линий продольной резки для компенсации разницы внутренних диаметров рулонов, предотвращения повреждений внутренней кромки металла и надежного центрирования штрипса.
Правильный подбор каждого из перечисленных инструментов с учётом марки и толщины обрабатываемого металла, скорости линии резки и требуемой точности резки является залогом стабильной работы оборудования, высокого качества реза и длительного срока службы инструмента. Своевременная замена изношенной оснастки и применение инструмента от проверенных производителей позволяют минимизировать простои и обеспечить экономическую эффективность производства в долгосрочной перспективе.
