ИНСТРУМЕНТ ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ И РЕЗЬБОНАКАТНЫХ СТАНКОВ
СОСТАВНЫЕ ГАЕЧНЫЕ МЕТЧИКИ С ИЗОГНУТЫМ ХВОСТОВИКОМ ДЛЯ ГАЕК ИЗ УГЛЕРОДИСТЫХ СТАЛЕЙ И ХОЛОДНОШТАМПОВАННЫХ ГАЕК
Назначение и особенности гаечных метчиков
Гаечные метчики служат для нарезания за один проход сквозных резьб в гайках без свинчивания гаек путем их нанизывания на хвостовую часть. Применяются на специальных станках (гайконарезных автоматах)
- Из-за большой длины гаечных метчиков, затрудняющей их изготовление, особенно при шлифовании резьбы, их часто делают составными: отдельно изготавливают короткую режущую и длинную хвостовую части, а затем их соединяют сваркой трением, пайкой или с помощью резьбы.
- Метчики с изогнутыми хвостовиками применяют для нарезания резьбы в гайках на станках-автоматах с непрерывным циклом. Заготовки гаек подаются из бункера в зону резания и после нарезания резьбы сходят по изогнутому хвостовику в лоток.
- Применяются для нарезания резьбы в гайках из углеродистых сталей на станках-автоматах.
- Составные гаечные метчики с изогнутым хвостовиком производятся с метрической резьбой M8 ~ M64, американской резьбой U 5/16~2-1/2", дюймовой резьбой W 5/16~2-1/2"
- Стандартная длина резьбы 25 ниток.

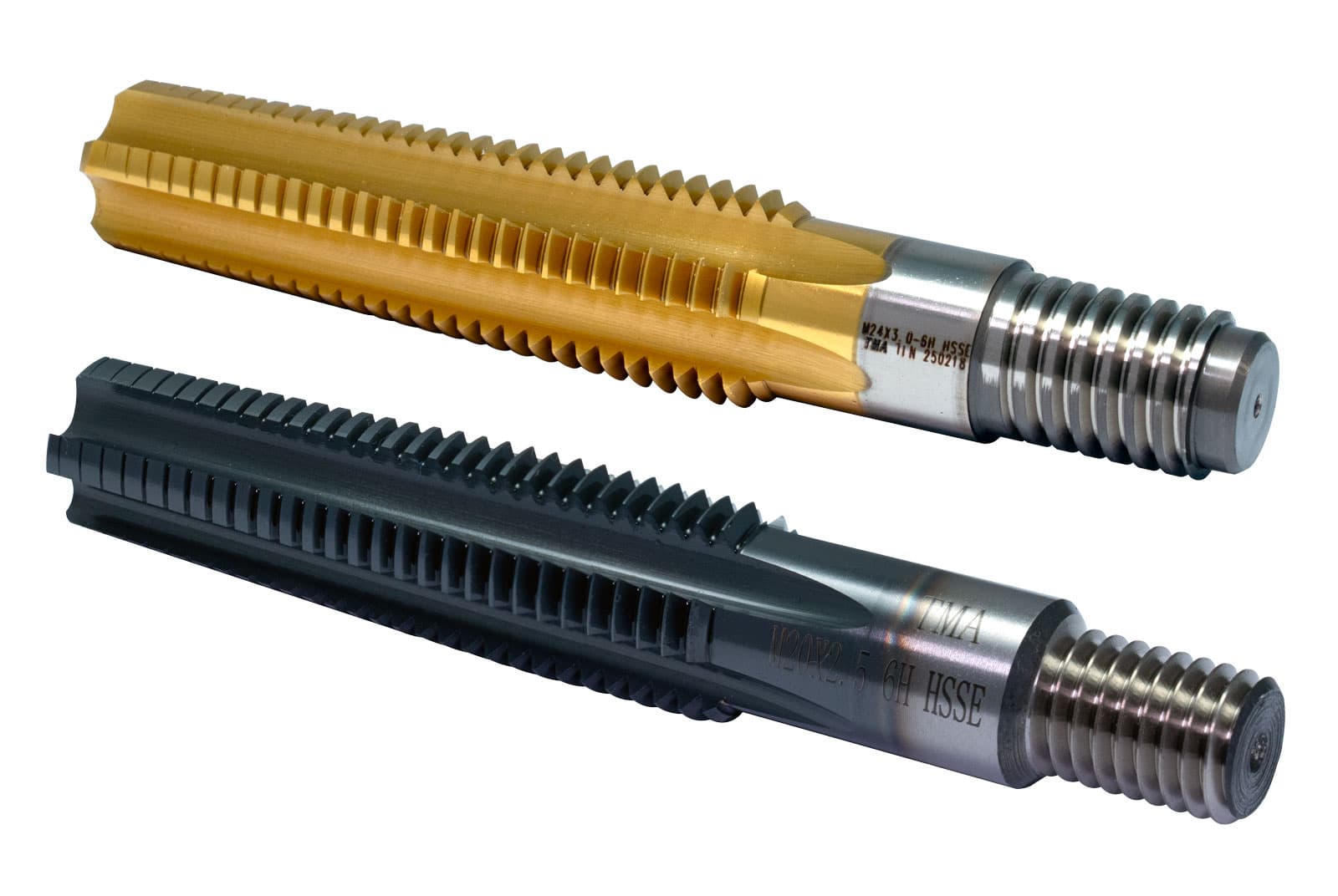

- Метчик соединяется с изогнутым хвостовиком при помощи переходника, что сокращает время регулировки, а также снижает вероятность поломки метчика из-за высокого крутящего момента.
- Возможна разработка и изготовление составных гаечных метчиков и переходников под требования клиента.
- Материал: быстрорежущая сталь с повышенным содержанием ванадия (HSSE).
- Обработка поверхности: нитрид титана (TiN) либо карбонитрид титана (TiCN).
- Метчики изготовляются с классом точности GH (13 мкм).
Конструкция и размеры составных гаечных метчиков с изогнутым хвостовиком для нарезания резьбы в гайках из углеродистых сталей и в холодноштампованных гайках
Длина резьбы B:
гаечные метчики для гаек горячей формовки с длиной резьбы до 28 ниток
гаечные метчики гля гаек холодной формовки с длиной резьбы до 25 ниток
метчики специальные с длиной резьбы до 30, 32, 36 ниток и др.
гаечные метчики для гаек горячей формовки с длиной резьбы до 28 ниток
гаечные метчики гля гаек холодной формовки с длиной резьбы до 25 ниток
метчики специальные с длиной резьбы до 30, 32, 36 ниток и др.
| Спецификация | B длина резьбы |
резьба на хвостовике (M) | ||
|---|---|---|---|---|
| 28 ниток | 25 ниток | |||
| M12 × 1.25 | 35 | 31.3 | M7.5 × 1.25 | |
| M12 × 1.5 | 42 | 37.5 | ||
| M12 × 1.75 | 49 | 43.8 | ||
| M14 × 1.5 | 42 | 37.5 | M9.6 × 1.25 | |
| M14 × 2 | 56 | 50 | ||
| M16 × 1.5 | 42 | 37.5 | M10 × 1.5 | |
| M16 × 2 | 56 | 50 | ||
| M18 × 2 | 56 | 50 | M12 × 1.5 | |
| M18 × 2.5 | 70 | 62.5 | ||
| M20 × 1.5 | 42 | 37.5 | M13.9 × 2 | |
| M20 × 2.5 | 70 | 62.5 | ||
| Спецификация | B длина резьбы |
резьба на хвостовике (M) | ||
|---|---|---|---|---|
| 28 ниток | 25 ниток | |||
| M22 × 1.5 | 42 | 37.5 | M15.8 × 2.5 | |
| M22 × 2.5 | 70 | 62.5 | ||
| M24 × 3 | 84 | 75 | M17 × 2.5 | |
| M27 × 3 | 84 | 75 | M22 × 3 | |
| M30 × 3 | 84 | 75 | M24 × 3 | |
| M33 × 3 | 84 | 75 | M27 × 3 | |
| 1/2-13UNC | 54.7 | 48.8 | M7.5 × 1.25 | |
| 1/2-20UNF | 35.6 | 31.8 | ||
| 9/16-12UNC | 59.3 | 52.9 | M9.6 × 1.25 | |
| 9/16-18UNF | 39.5 | 35.3 | ||
| 5/8-11UNC | 64.7 | 57.7 | M10 × 1.5 | |
| Спецификация | B длина резьбы |
резьба на хвостовике (M) | ||
|---|---|---|---|---|
| 28 ниток | 25 ниток | |||
| 5/8-18UNF | 39.5 | 35.3 | M10 × 1.5 | |
| 3/4-10UNC | 71.1 | 63.5 | M14 × 2 | |
| 3/4-16UNF | 44.5 | 39.7 | ||
| 7/8-9UNC | 79 | 70.6 | M15.8 × 2.5 | |
| 7/8-14UNF | 50.8 | 45.4 | ||
| 1"-8UNC | 88.9 | 79.4 | M20 × 3 | |
| 1"-12UNF | 59.3 | 52.9 | ||
| 1"1/8-7UN C | 101.6 | 90.7 | M22 × 3 | |
| 1"1/8-8UN | 88.9 | 79.4 | ||
| 1"1/4-7UNC | 101.6 | 90.7 | M24 × 3 | |
| 1"1/4-8UNC | 88.9 | 79.4 | ||
