ИНСТРУМЕНТ ДЛЯ ЛИНИЙ ПРОДОЛЬНОЙ РЕЗКИ РУЛОННОГО МЕТАЛЛА
СТАЛЬНЫЕ РАСПОРНЫЕ КОЛЬЦА ДЛЯ ЛИНИЙ ПРОДОЛЬНОЙ РЕЗКИ
Распорные кольца изготавливаются из закалённой инструментальной или нержавеющей стали. В сочетании с выталкивающими кольцами они обеспечивают точное позиционирование дисковых ножей на ножевом валу, а также позволяют точно регулировать зазор между верхними и нижними ножами. Мы также изготавливаем специальные распорные кольца с индивидуальными размерами и конфигурацией кромок для автоматических систем установки инструмента.

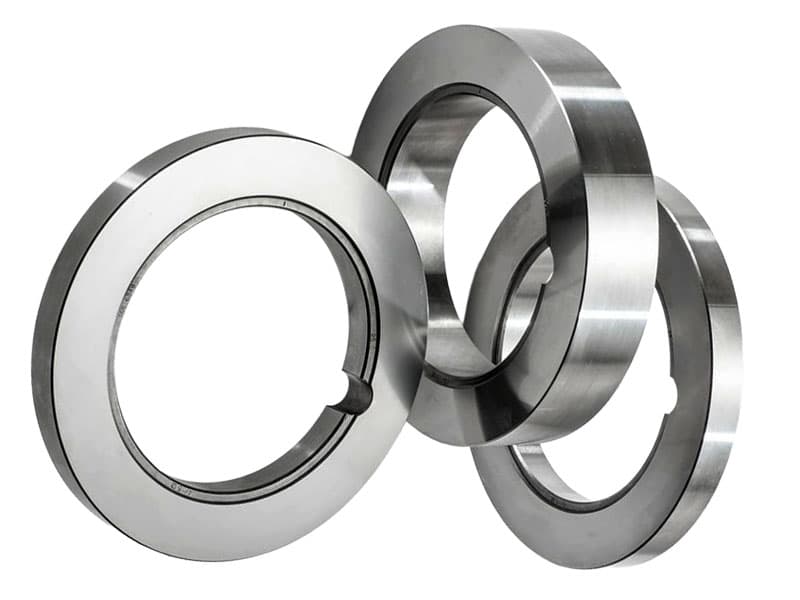

Стандартные модели распорных колец
- Диапазон толщины: от 0,1 до 100 мм (в специальных исполнениях - до 250 мм).
- Варианты обработки поверхности: шлифование, тонкое шлифование и полировка.
- Высокоточная финишная обработка поверхности.
- Допуск по толщине: до ±0,0005 мм.
- Доступны специальные исполнения по индивидуальному заказу.

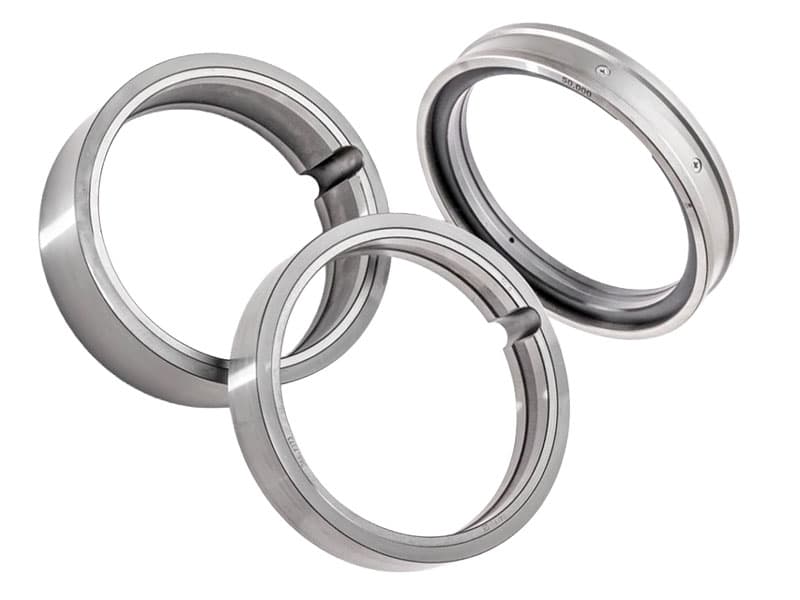

Нестандартные модели распорных колец
Помимо стандартных распорных колец, мы изготавливаем на заказ специальные распорные кольца, а также облегчённые распорные кольца, позволяющие снизить собственный вес изделия до 70%. Наши распорные кольца могут изготавливаться из инструментальной или нержавеющей стали в зависимости от условий эксплуатации и технических требований проекта. Допуск по толщине может достигать ±0,0005 мм. При разработке конструкции учитываются принципы эргономики, обеспечивающие удобство установки и эксплуатации.
Точность изготовления распорных колец
| Наружный диаметр (мм) | Допуск по толщине (мм) | Параллельность (мм) | Плоскостность для различных диапазонов толщины (мм) | ||||
|---|---|---|---|---|---|---|---|
| < 1 | < 2 | < 3 | < 4 | > 5 | |||
| ≤ 250 | ±0,0005 | 0,001 | 0,010 | 0,003 | 0,001 | 0,001 | 0,001 |
| ≤ 420 | ±0,0005 | 0,001 | 0,020 | 0,010 | 0,005 | 0,002 | 0,002 |
| ≤ 600 | ±0,001 | 0,002 | 0,010 | 0,010 | 0,005 | ||
| ≤ 800 | ±0,003 | 0,005 | 0,010 | ||||
