ИНСТРУМЕНТ ДЛЯ РЕЗЬБОНАКАТНЫХ СТАНКОВ


РОЛИКИ СЕГМЕНТЫ РЕЗЬБОНАКАТНЫЕ

Планетарное накатывание резьбы это самый производительный способ накатывания резьбы, так как оно позволяет производить непрерывную и одновременную обработку нескольких заготовок. Для этого способа характерна полная автоматизация, самая высокая стойкость резьбообрабатывающего инструмента, высокая точность и стабильность.

Комплект инструмента для планетарных резьбонакатных автоматов состоит из цилиндрического резьбонакатного ролика с многоходовой резьбой и резьбонакатного сегмента, имеющего на вогнутой поверхности многозаходную резьбу.

Заготовки, поступающие из бункера, периодически подаются загрузочным устройством так, что в зоне накатывания все время находится одна или несколько заготовок, параллельно проходящих все этапы формообразования резьбы.

Благодаря особым сортам карбидного сплава, специально разработанным для обработки металлов под давлением, планетарные плашки служат чрезвычайно долго. Термообработку роликов - сегментов производят в вакуумных печах. Выстокая износоустойчивость резьбонакатных роликов и резьбонакатных сегментов позволяет применять инструмент во всех без исключения процессах, включая высокоскоростную накатку гвоздей на скоростях до 2500 штук в минуту. При необходимости комплект ролик-сегментов легко заменить.

резьбонакатные ролик-сегменты для планетарного накатывания резьбы
Резьбонакатные ролик-сегменты


Резьбонакатные ролик-сегменты для гвоздей

Ролики и сегменты со специальным профилем также используют для накатывания кольцевых и винтовых поверхностей на гвоздях. Мы занимаеся разработкой и производством планетарных резьбонакатных плашек из карбида вольфрама для накатки резьбы на винтовые и кольцевые гвозди. Высокопроизводительные и долговечные планетарные плашки для гвоздей гарантируют надежный и стабильный процесс накатки резьбы и снижают производственные затраты.

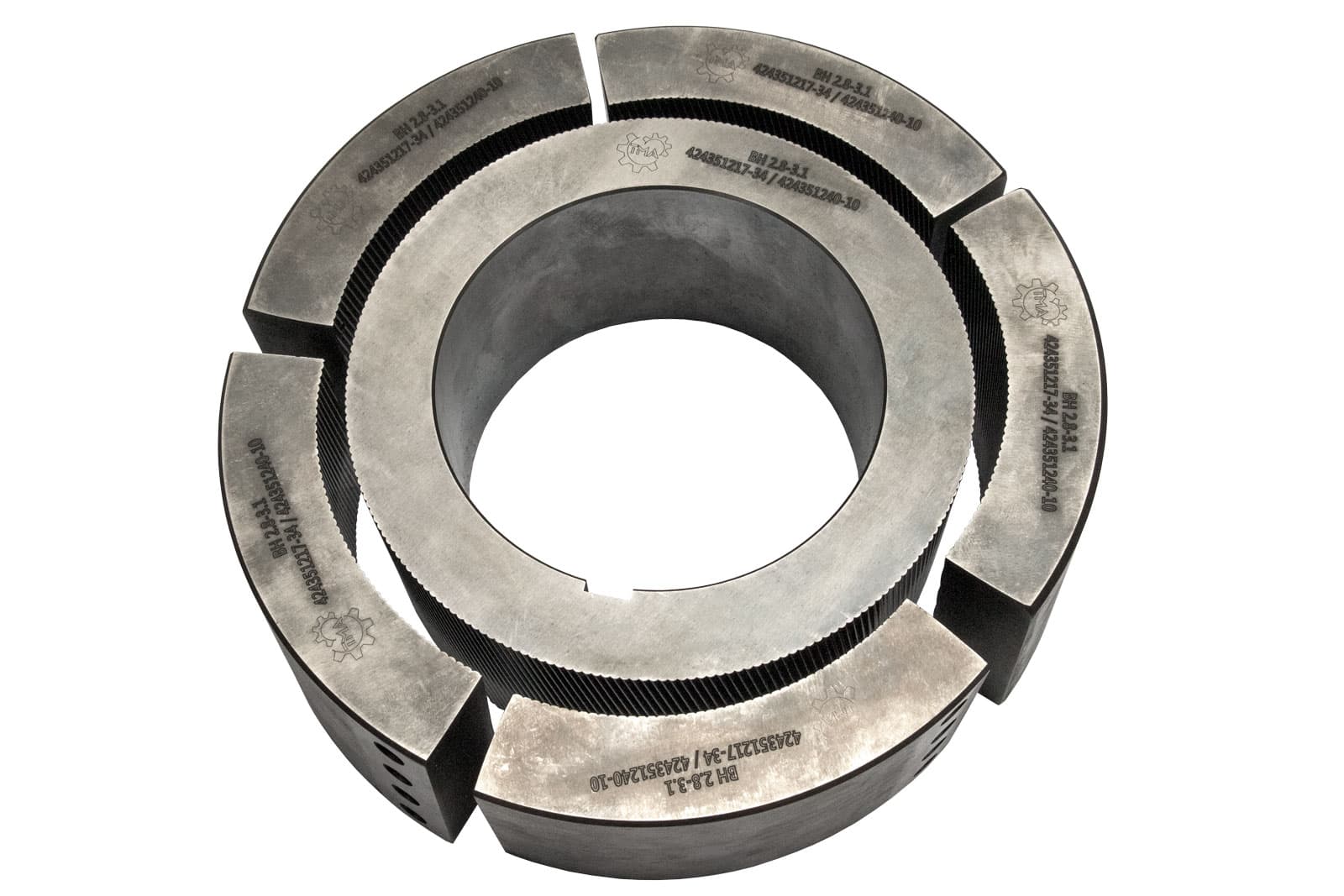

5-сегментные резьбонакатные ролик-сегменты для винтовых и кольцевых гвоздей
5-сегментные резьбонакатные ролик-сегменты для специальных гвоздей
5-сегментные резьбонакатные планетарные плашки для винтовых и кольцевых гвоздей
5-сегментные резьбонакатные планетарные плашки для специальных гвоздей


Планетарное накатывание наружной резьбы осуществляется по нескольким схемам: роликом-сегментом, роликом-кольцом, двумя парами роликов-сегментов. Основной является схема, при которой заготовка прокатывается между вогнутой частью резьбового сегмента и непрерывно вращающимся резьбовым роликом. Заготовки, поступающие из бункера, периодически подаются загрузочным устройством так, что в зоне накатывания все время находится одна или несколько заготовок, параллельно проходящих все этапы формообразования резьбы.


Преимущества планетарной накатки наружной резьбы

  • легкая замена роликов сегментов делает минимальным время простоя;
  • для удовлетворения различных технических требований планетарные плашки могут изготавливаться из широкого спектра материалов;
  • ролики-сегменты поставляются комплектно один ролик + сегменты - высокая точность изготовления ролик-сегментов обеспечивает стабильное качество и постоянную точность накатки резьбы;
  • термообработку роликов и сегментов производят в вакуумных печах - длительный срок службы ролик-сегментов;
  • высокая производительность накатки резьбы на болты и специальные гвозди;
  • ролики-сегменты могут изготавливаться по чертежам заказчика.


planetary thread rollind die schematic




Мы предлагаем нашим клиентам высококачественные планетарные плашки для достижения высокой скорости и превосходной точности резьбы.



Как заказать резьбонакатной инструмент по чертежам Заказчика?

Мы имеем возможность изготовления широкого ассортимента планетарных плашек для всех типов планетарных резьбонакатных станков (E.W. Menn, Capelli, Nedschroef, Pressvit, Crimella, Sima, Salvi, Key, Waterbury Farrel, Videx, Sakamura, Sacma-Ingramatic, Omega, Prutton, Ruja, Eagle, Seny, Izpe и т. д.) различных видов резьбы, таких как метрическая, трапециевидная, кольцевая, и т.д.

Также мы разрабатываем и производим высокопроизводительные и долговечные планетарные плашки для производства специальных гвоздей.

Для заказа ролик-сегментов (планетарных плашек) пожалуйста предоставьте следующие данные:

  • марку / модель резьбонакатного станка;
  • внешний/внутренний диаметр ролика, внешний диаметр сегмента, угловая длина сегмента, размеры шпоночной канавки;
  • информацию о резьбе: длина, номинальный диаметр, количество витков резьбы на дюйм / шаг мм, форма резьбы, класс резьбы / допуск резьбы;
  • в случае заказа ролик-сегментов для гвоздей нужно указать наружный диаметр кольцевой части, диаметр заготовки, профиль и шаг резьбы, направление вращения (по/против часовой стрелки), количество лучей на кулачке.
  • материал ваших изделий или материал резьбонакатного инструмента;
  • твёрдость ролика и сегментов;
  • дополнительные требования (при необходимости).
5-сегментные резьбонакатные планетарные плашки для специальных гвоздей
5-сегментные резьбонакатные планетарные плашки для специальных гвоздей
