ИНСТРУМЕНТ ДЛЯ ЛИНИЙ ПРОДОЛЬНОЙ РЕЗКИ РУЛОННОГО МЕТАЛЛА
ПРОСТАВОЧНЫЕ И РАЗДЕЛИТЕЛЬНЫЕ КОЛЬЦА ДЛЯ ЛИНИЙ ПРОДОЛЬНОЙ РЕЗКИ
Стальные проставочные кольца (дистанционные кольца) являются важными компонентами оборудования продольной резки рулонного металла и предназначены для использования совместно с другими инструментами для продольной резки как дисковые ножи, разделительные вставки, разделительные диски, полиуретановые кольца, гидравлические гайки и т.д. Они играют решающую роль в поддержании точного расстояния между ножами, обеспечивая точность и эффективность операций резки. Такие кольца эффективно применяются для обработки тонколистового металла и резки узких полос. Стальные проставки в основном изготавливаются из высокопрочных материалов, таких как 40Cr, S45C и GCr15, что обеспечивает превосходную долговечность и механические характеристики.

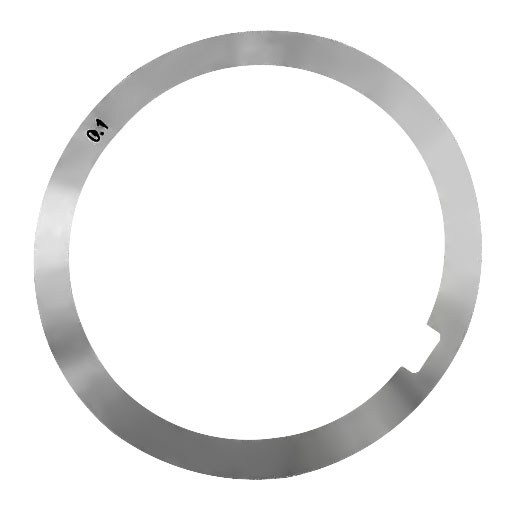

продольной резки толщиной 0,1 мм

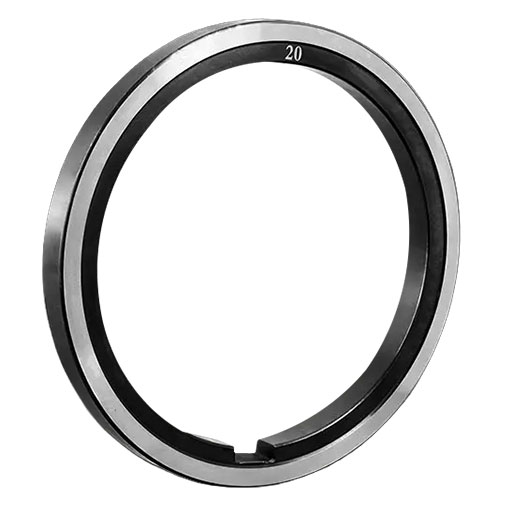

продольной резки толщиной 20 мм

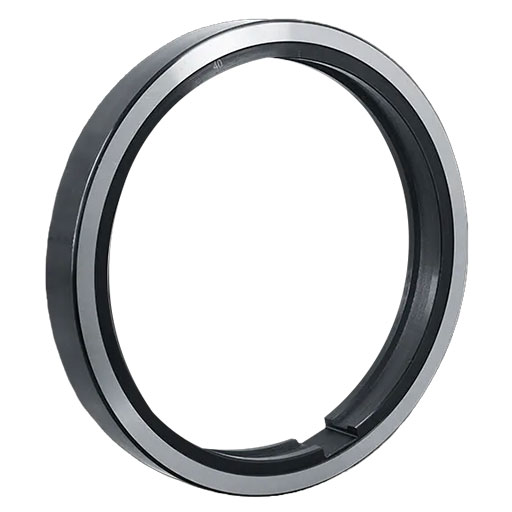

продольной резки толщиной 40 мм
Особенности проставочных колец для продольной резки
- Допуск по внутреннему диаметру: 0,02 мм ~ +0,04 мм.
- Допуск по толщине: +0 мм ~ −0,003 мм.
- Допуск по внешнему диаметру: ±0,01 мм.
- Высокая перпендикулярность внутреннего диаметра и плоскости, высокая чистота обработки поверхности.
- Оксидированная (черненая) поверхность, лазерная маркировка.
- Доступно изготовление стопорных колец любых размеров по индивидуальному заказу.
Технические характеристики
| Наименование | Размер (мм) | Материал | Твердость | Примечание |
|---|---|---|---|---|
| стопорное кольцо | Ø270×220×1,0~100 | 45# 70# Cr40 Нержавеющая сталь | HRC55 ~ 58 | Оксидированная поверхность |
| Ø240×200×0,15~50 | ||||
| Ø220×180×1,0~100 | ||||
| Ø210×220×1,0~50 | ||||
| Ø260×160×1,0~50 | ||||
| Ø200×160×1,0~100 | ||||
| Ø180×140×1,0~100 | ||||
| Ø160×120×1,0~50 | ||||
| Ø140×100×1,0~50 | ||||
| Ø130×100×1,0~100 |

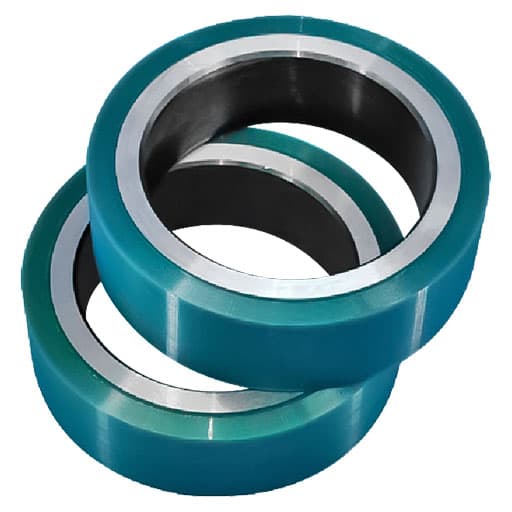

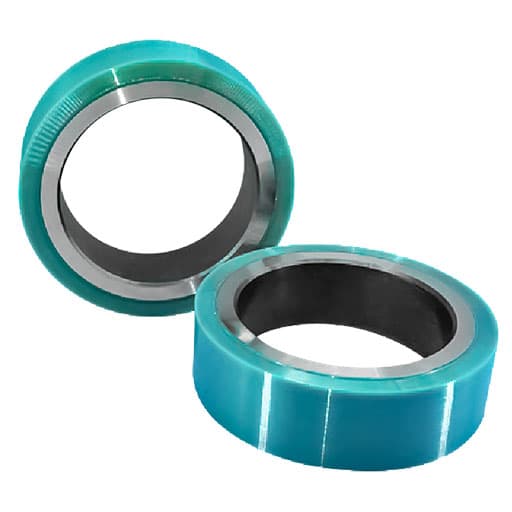

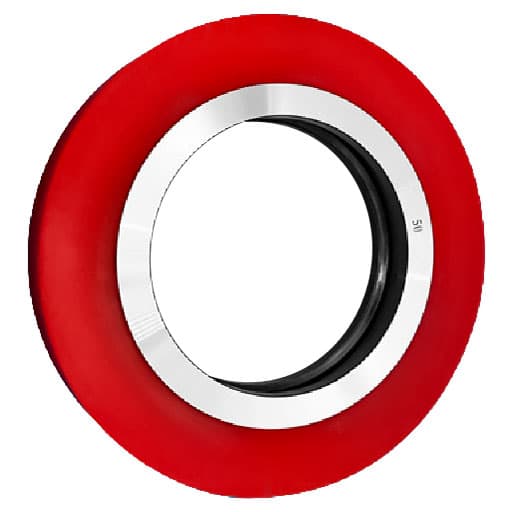

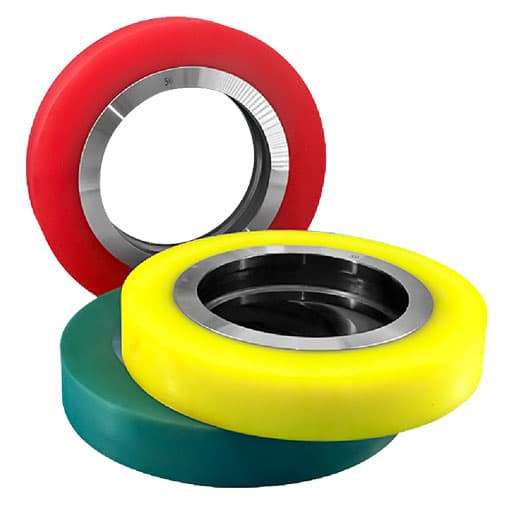

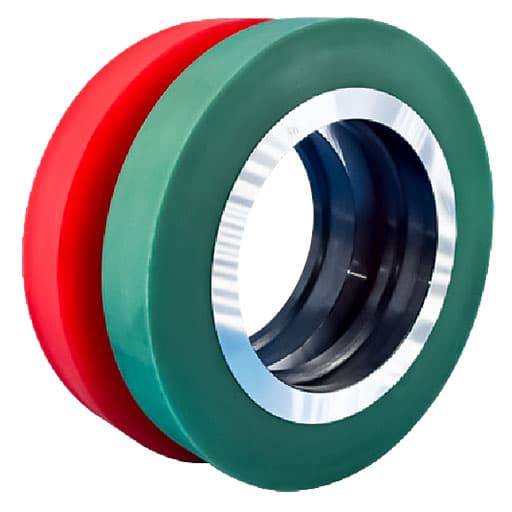

Композитные выталкивающие кольца с полиуретановым покрытием
Для работы с материалами, чувствительными к повреждению поверхности, мы предлагаем композитные выталкивающие кольца с полиуретановым покрытием. Такое исполнение позволяет снизить риск повреждения материала и повысить качество кромки после резки. Стальной сердечник композитных колец выполняется из инструментальной стали повышенной твёрдости или нержавеющей стали. Для композитного соединения со стальным сердечником применяется нитрильный каучук (например, Perbunan) или полиуретановый каучук (например, Dynaprene).
Рекомендуемый тип эластомера композитных и резиновых колец в зависимости от типа разрезаемого материала
| Тип разрезаемого материала | Высококачественный полиуретан (пример: Dynaprene Premium) | Стандартный полиуретан (пример: Dynaprene) | Нитрильный каучук (пример: Perbunan) |
|---|---|---|---|
| Холоднокатаная лента | допускается | допускается | рекомендуется |
| Горячекатаная лента | |||
| Электротехническая сталь | рекомендуется | рекомендуется | допускается |
| Нержавеющая сталь | |||
| Цветные металлы | не рекомендуется |

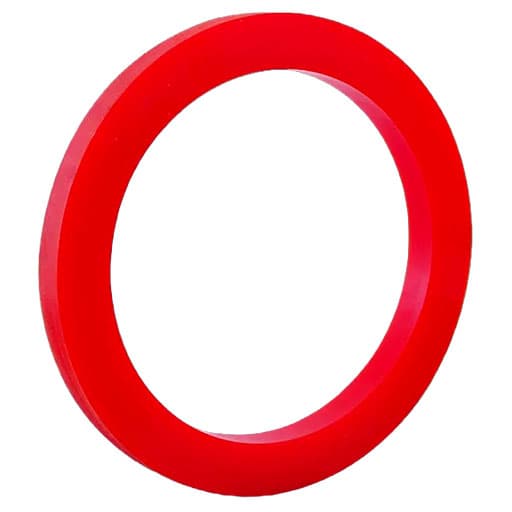

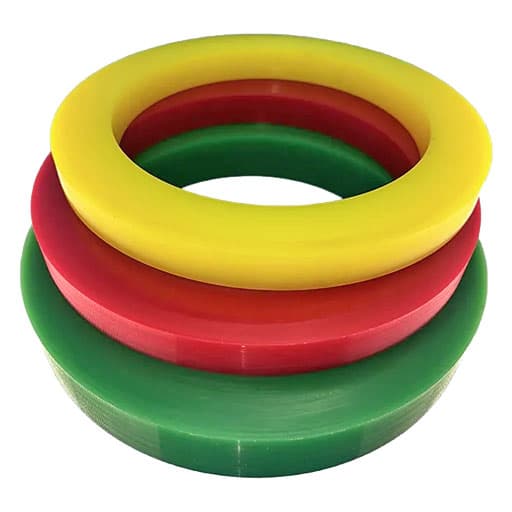

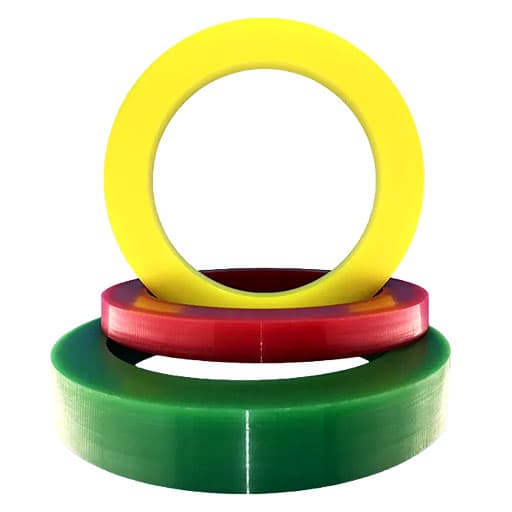

Резиновые кольца из полиуретана
Резиновые кольца из полиуретана также называются полиуретановыми прокладками для продольной резки, резиновыми втулками для продольной резки, расширяющими втулками разматывателя, полиуретановыми резиновыми втулками для уменьшения диаметра.
Особенности резиновых колец
- Материал: высококачественный полиуретан японского производства.
- Устойчивость к высоким температурам и воздействию масла, отсутствие деформации, длительный срок службы.
- Гладкая поверхность, не оставляет следов и вмятин даже на тонком листовом металле.
Технические характристики
| Наименование | Размер (мм) | Материал | Твердость по Шору | Цвет |
|---|---|---|---|---|
| Резиновое кольцо | Ø360×270×10 | Натуральная резина, нитрильный каучук, полиуретан | 60 - 65° 65 - 70° 70 - 75° | красный / чёрный / зелёный / синий |
| Ø340×240×10 | ||||
| Ø340×240×15 | ||||
| Ø330×200×10 | ||||
| Ø330×200×20 | ||||
| Ø220×160×10 |

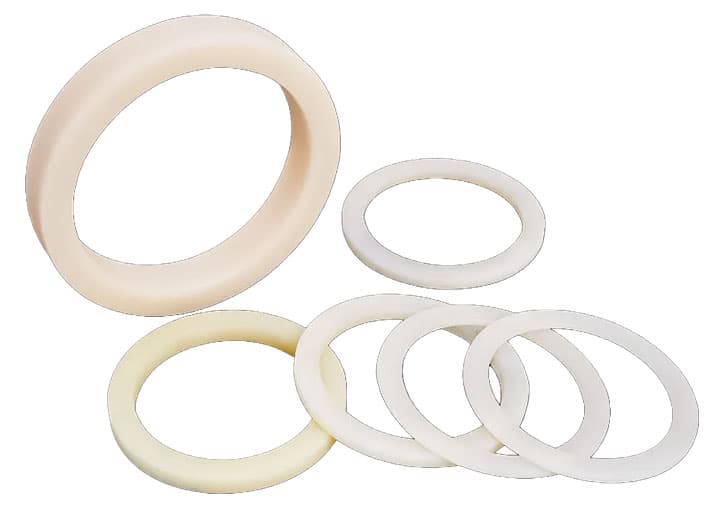

Нейлоновые стопорные кольца
Особенности нейлоновых стопорных колец
- Материал: высококачественный нейлон японского производства.
- Высокая чистота обработки, гладкая поверхность.
- Доступно изготовление нейлоновых стопорных колец любого размера и цвета по индивидуальному заказу.
Технические характристики
| Наименование | Размер (мм) | Материал | Твердость по Шору |
|---|---|---|---|
| Нейлоновое стопорное кольцо | Ø160×120×H | Нейлон | 95° |
| Ø140×Ø100×H | |||
| Ø130×Ø100×H | |||
| Ø90×60×H |
