ИНСТРУМЕНТ ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ И РЕЗЬБОНАКАТНЫХ СТАНКОВ
ГАЕЧНЫЕ МЕТЧИКИ ДЛЯ ГАЕК ИЗ УГЛЕРОДИСТЫХ СТАЛЕЙ И ХОЛОДНОШТАМПОВАННЫХ ГАЕК

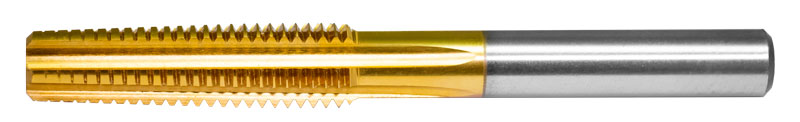

Назначение и особенности гаечных метчиков
Гаечные метчики служат для нарезания за один проход сквозных резьб в гайках без свинчивания гаек путем их нанизывания на хвостовую часть. Применяются на специальных станках (гайконарезных автоматах)
- применяются для нарезания резьбы в гайках из углеродистых сталей на станках-автоматах
- специальная конструкция стружечных канавок обеспечивает лучшее удаление стружки при нарезании резьбы в гайках из углеродистой стали
- производятся с метрической, американской и дюймовой резьбой
- общая длина от 55 до 165 мм при длине резьбы от 12 до 95 мм
- стандартная длина резьбы 25 и 30 ниток
- круглый хвостовик
- возможна разработка и изготовление метчиков под требования заказчика
- материал: быстрорежущая сталь с повышенным содержанием ванадия (HSSE)
- обработка поверхности: нитрид титана (TiN)
- метчики изготовляются с классом точности GH (13 мкм)
Конструкция и размеры коротких гаечных метчиков для гаек из углеродистых сталей и холодноштампованных гаек

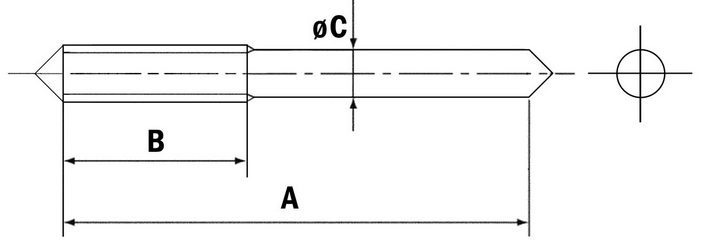

гаечные метчики для резьб M7 (U1/4) и менее

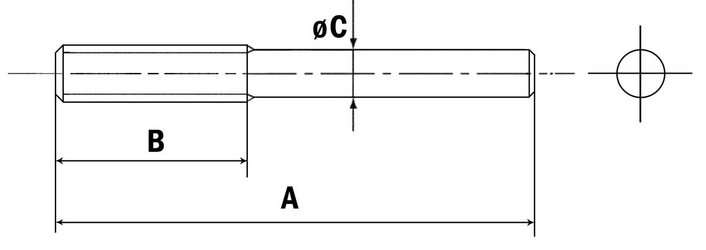

гаечные метчики для резьб M8 (U5/16) и более
Таблица 1. Метрическая резьба с основным шагом (M)
| Спецификация | A общая длина |
B длина резьбы |
C диаметр хвостовика |
число канавок | |
|---|---|---|---|---|---|
| 25 ниток | 30 ниток (SUS) | ||||
| M3 × 0.5 | 58.7 | 12.5 | 15 | 2.3 | 3 |
| M3.5 × 0.6 | 58.5 | 15 | 18 | 2.3 | 3 |
| M4 × 0.7 | 58.3 | 17.5 | 21 | 3 | 3 |
| M4.5 × 0.75 | 58 | 18.8 | 22.5 | 3.5 | 3 |
| M5 × 0.8 | 62.8 | 20 | 24 | 3.8 | 3 |
| M6 × 1 | 67.4 | 25 | 30 | 4.6 | 3 |
| M7 × 1 | 70 | 25 | 30 | 5.6 | 3 |
| M8 × 1.25 | 77 | 31.3 | 37.5 | 6 | 5 |
| M9 ×1.25 | 89 | 31.3 | 37.5 | 7 | 5 |
| M10 × 1.5 | 89 | 37.5 | 45 | 8 | 5 |
| M11 × 1.5 | 102 | 37.5 | 45 | 8.8 | 5 |
| M12 × 1.75 | 102 | 43.8 | 52.5 | 9.5 | 5 |
| M14 × 2 | 114 | 50 | 60 | 11.2 | 5 |
| M16 × 2 | 127 | 50 | 60 | 13.1 | 5 |
| M18 × 2.5 | 133 | 62.5 | 75 | 14 | 5 |
| M20 × 2.5 | 133 | 62.5 | 75 | 16.5 | 5 |
| M22 × 2.5 | 146 | 62.5 | 75 | 17.5 | 5 |
| M24 × 3 | 165 | 75 | 90 | 18.5 | 5 |
| M27 × 3 | 165 | 75 | 90 | 21.5 | 5 |
Таблица 2. Метрическая резьба с мелким шагом (MF)
| Спецификация | A общая длина |
B длина резьбы |
C диаметр хвостовика |
число канавок | |
|---|---|---|---|---|---|
| 25 ниток | 30 ниток (SUS) | ||||
| M4 × 0.5 | 58.1 | 12.5 | 15 | 3 | 3 |
| M5 × 0.5 | 62.6 | 12.5 | 15 | 4 | 3 |
| M6 × 0.75 | 67.2 | 18.8 | 22.5 | 4.5 | 3 |
| M7 × 0.75 | 70 | 18.8 | 22.5 | 5.5 | 3 |
| M8 × 0.75 | 76 | 18.8 | 22.5 | 6.5 | 5 |
| M9 × 0.75 | 89 | 18.8 | 22.5 | 7.5 | 5 |
| M8 × 1 | 77 | 25 | 30 | 6.6 | 5 |
| M9 × 1 | 89 | 25 | 30 | 7.6 | 5 |
| M10 × 1 | 89 | 25 | 30 | 8.6 | 5 |
| M10 × 1.25 | 89 | 31.3 | 37.5 | 8 | 5 |
| M12 × 1.25 | 102 | 31.3 | 37.5 | 10 | 5 |
| M14 × 1.25 | 114 | 31.3 | 37.5 | 12 | 5 |
| M12 × 1.5 | 102 | 37.5 | 45 | 9.5 | 5 |
| M14 × 1.5 | 114 | 37.5 | 45 | 11.2 | 5 |
| M16 × 1.5 | 127 | 37.5 | 45 | 13.1 | 5 |
| M18 × 1.5 | 133 | 37.5 | 45 | 15 | 5 |
| M20 × 1.5 | 133 | 37.5 | 45 | 16.5 | 5 |
| M22 × 1.5 | 146 | 37.5 | 45 | 19 | 5 |
| M24 × 1.5 | 165 | 37.5 | 45 | 21.5 | 5 |
| M18 × 2 | 133 | 50 | 60 | 15 | 5 |
| M20 × 2 | 133 | 50 | 60 | 16.5 | 5 |
| M22 × 2 | 146 | 50 | 60 | 19 | 5 |
| M24 × 2 | 165 | 50 | 60 | 20 | 5 |
Таблица 3. Американская резьба с крупным шагом (UNC)
| Спецификация | A общая длина |
B длина резьбы |
C диаметр хвостовика |
число канавок | |
|---|---|---|---|---|---|
| 25 ниток | 30 ниток (SUS) | ||||
| No. 4-40UNC | 58.8 | 15.9 | 19.1 | 2 | 3 |
| No. 5-40UNC | 58.7 | 15.9 | 19.1 | 2.2 | 3 |
| No. 6-32UNC | 58.6 | 19.8 | 23.8 | 2.4 | 3 |
| No. 8-32UNC | 58.2 | 19.8 | 23.8 | 3.1 | 3 |
| No.10-24UNC | 63 | 26.5 | 31.8 | 3.4 | 3 |
| No.12-24UNC | 67.6 | 26.5 | 31.8 | 4 | 3 |
| 1/4-20UNC | 72.4 | 31.8 | 38.1 | 4.6 | 3 |
| 5/16-18UNC | 77 | 35.3 | 42.3 | 6 | 5 |
| 3/8-16UNC | 89 | 39.7 | 47.6 | 7.3 | 5 |
| 7/16-14UNC | 102 | 45.4 | 54.4 | 8.6 | 5 |
| 1/2-13UNC | 102 | 48.8 | 58.6 | 10 | 5 |
| 9/16-12UNC | 114 | 52.9 | 63.5 | 11 | 5 |
| 5/8-11UNC | 127 | 57.7 | 69.3 | 12.8 | 5 |
| 3/4-10UNC | 133 | 63.5 | 76.2 | 15 | 5 |
| 7/8-9UNC | 133 | 70.6 | 84.7 | 17 | 5 |
| 1"-8UNC | 165 | 79.4 | 95.3 | 20 | 5 |
Таблица 4. Американская резьба с мелким шагом (UNF)
| Спецификация | A общая длина |
B длина резьбы |
C диаметр хвостовика |
число канавок | |
|---|---|---|---|---|---|
| 25 ниток | 30 ниток (SUS) | ||||
| No. 4-48UNF | 58.8 | 13.2 | 15.9 | 2 | 3 |
| No. 5-44UNF | 58.7 | 14.4 | 17.3 | 2.2 | 3 |
| No. 6-40UNF | 58.6 | 15.9 | 19.1 | 2.4 | 3 |
| No. 8-36UNF | 58.2 | 17.6 | 21.2 | 3.1 | 3 |
| No.10-32UNF | 62.9 | 19.8 | 23.8 | 3.8 | 3 |
| No.12-28UNF | 67.5 | 22.7 | 27.2 | 4.2 | 3 |
| 1/4-28UNF | 67.1 | 22.7 | 27.2 | 4.8 | 3 |
| 5/16-24UNF | 77 | 26.5 | 31.8 | 6.3 | 5 |
| 3/8-24UNF | 89 | 26.5 | 31.8 | 8 | 5 |
| 7/16-20UNF | 102 | 31.8 | 38.1 | 9 | 5 |
| 1/2-20UNF | 102 | 31.8 | 38.1 | 10 | 5 |
| 9/16-18UNF | 114 | 35.3 | 42.3 | 11.4 | 5 |
| 5/8-18UNF | 127 | 35.3 | 42.3 | 13 | 5 |
| 3/4-16UNF | 133 | 39.7 | 47.6 | 15 | 5 |
| 7/8-14UNF | 133 | 45.4 | 54.4 | 18.5 | 5 |
| 1"-12UNF | 165 | 52.9 | 63.5 | 21 | 5 |
Таблица 5. Дюймовая резьба (W)
| Спецификация | A общая длина |
B длина резьбы |
C диаметр хвостовика |
число канавок | |
|---|---|---|---|---|---|
| 25 ниток | 30 ниток (SUS) | ||||
| 1/8 W 40 | 58.7 | 15.9 | 19.1 | 2.2 | 3 |
| 5/32 W 32 | 58.4 | 19.8 | 23.8 | 2.7 | 3 |
| 3/16 W 24 | 63.2 | 26.5 | 31.8 | 3.2 | 3 |
| 1/4 W 20 | 72.4 | 31.8 | 38.1 | 4.6 | 3 |
| 5/16 W 18 | 77 | 35.3 | 42.3 | 6 | 5 |
| 3/8 W 16 | 89 | 39.7 | 47.6 | 7.3 | 5 |
| 7/16 W 14 | 102 | 45.4 | 54.4 | 8.6 | 5 |
| 1/2 W 12 | 102 | 52.9 | 63.5 | 9.5 | 5 |
| 9/16 W 12 | 114 | 52.9 | 63.5 | 10.5 | 5 |
| 5/8 W 11 | 127 | 57.7 | 69.3 | 12 | 5 |
| 3/4 W 10 | 133 | 63.5 | 76.2 | 15 | 5 |
| 7/8 W 9 | 133 | 70.6 | 84.7 | 17 | 5 |
| 1" W 8 | 165 | 79.4 | 95.3 | 20 | 5 |
