ИНСТРУМЕНТ ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ И РЕЗЬБОНАКАТНЫХ СТАНКОВ

ИНСТРУМЕНТ ДЛЯ ФОРМИРОВАНИЯ СВЕРЛА САМОРЕЗОВ

Применение инструмента для формирования сверла саморезов

Данный вид инструмента используется на оборудовании СТАНОК ДЛЯ ФОРМИРОВАНИЯ СВЕРЛА У САМОРЕЗОВ

Назначение инструмента

Этот инструмент предназначен в основном для саморезов по металлу, но также используется и для саморезов для крепления деталей из металлопрофиля, гипсокартона, пластмассы, ДСП и др., которые подразделяются на несколько видов:

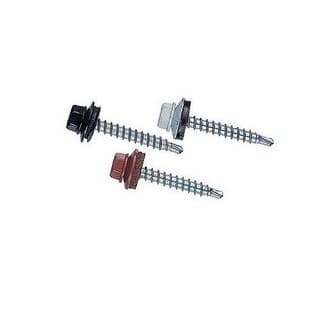

Остроконечные черные саморезы, которые проходят процесс фосфатирования
Саморезы оцинкованные
Саморезы с шестигранной головкой

Основные параметры саморезов со сверлом: диаметр от 2.8 мм до 10 мм, длина от 9.5 мм - 210 мм

Размер инструмента: 31.75x12.7x25.4 мм; 31.75x20x32 мм или 34 мм; 45x30x32 мм или 34 мм, а также в соответствии с таблицей, приведенной ниже или согласно чертежам заказчика или на основании предоставленной готовой продукции с указанием посадочных мест станков, модель используемых станков и диаметр проволоки которая применяется в качестве сырья для высадки крепежа, метизов.

Формирования сверла происходит благодаря обжатию кончика стержня изделия.

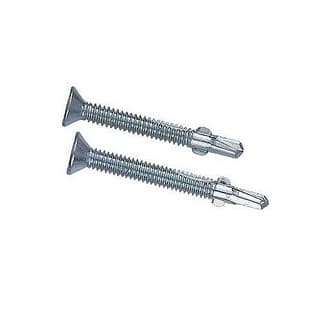

Вид сверла: бур, бур с крылышками Wolfram

Материал: карбид вольфрама, быстрорежущая сталь M2, SKH 9 / 51

Покрытие: PVD (вакуумное напыление)

матрица для формирования сверла самореза

Описание

Инструмент формирует сверло (бур/бур с крылышками) для саморезов по металлу путем обжатия кончика стержня изделия. Вид сверла: бур, бур с крылышками Wolfram, материал - карбид вольфрама, быстрорежущая сталь M2, SKH 9 / 51, покрытие PVD (вакуумное напыление).
Инструмент для формирования сверла у саморезов производит сверло (бур) у саморезов диаметорм от 2.8 мм до 10 мм, длиной 9.5 мм -210 мм из нержавеющей стали марки SUS304, углеродистой стали марки SAE1018, SAE1022. Размер инструмента - MA: 31.75x12.7x25.4 мм; MB: 31.75x20x32 мм или 34 мм; MC: 45x30x32 мм или 34 мм.
Производительность оборудования для формирования сверла у саморезов максимальная составляет 600 штук в минуту. Доступен режим единичного обжатия сверла для саморезов из углеродистой стали и режим двойного обжатия сверла для саморезов из нержавеющей стали.

Рабочие параметры инструмента

Тип инструмента	Тип 1	Тип 2	Тип 3
Внешний вид инструмента
A	31.75	31.75	45.00
B	12.70	20.00	30.00
E	25.40	32.00	32.00
F	11.4	18.0	16.0
G	10.7	10.7	16.0

чертёж матрицы для формирования сверла самореза

Код	Диаметр сверла DØ	Рабочая длина (L)	Длина сверла (C)	Тип (Dp Diw)
L1-22	2.2	2.5	1.7	Тип 1 Тип 2
L1-23	2.3	2.5	1.7
L1-27	2.7	2.5 3.5	2.4 3.2
L1-28	2.8
L1-29	2.9
L1-30	3.0
L1-31	3.1
L1-32	3.2
L1-33	3.3
L1-34	3.4
L1-35	3.5
L1-36	3.6
L1-37	3.7	4.2	4.0
L1-38	3.8
L1-39	3.9
L1-40	4.0
L1-41	4.1
L1-43	4.3	5.2	5.0	Тип 2
L1-45	4.5
L1-47	4.7
L1-49	4.9
L1-51	5.1	6.4	6.2
L1-53	5.3
L1-55	5.5
L1-57	5.7

L2-22	2.2	3.2	2.2	Тип 1 Тип 2
L2-23	2.3	3.2	2.2
L2-27	2.7	3.9	3.0
L2-28	2.8
L2-29	2.9
L2-30	3.0
L2-31	3.1	4.5	3.9
L2-32	3.2
L2-33	3.3
L2-34	3.4
L2-35	3.5
L2-36	3.6
L2-37	3.7	5.1	4.8
L2-38	3.8
L2-39	3.9
L2-40	4.0
L2-41	4.1
L2-43	4.3	6.0	5.9	Тип 2
L2-45	4.5
L2-47	4.7
L2-49	4.9
L2-51	5.1	7.2	7.0
L2-53	5.3
L2-55	5.5
L2-57	5.7

L3-23	2.3	3.8	3.7	Тип 1 Тип 2
L3-27	2.7	4.5	3.7
L3-28	2.8
L3-29	2.9
L3-30	3.0
L3-31	3.1	5.5	4.7
L3-32	3.2
L3-33	3.3
L3-34	3.4
L3-35	3.5
L3-36	3.6
L3-37	3.7	6.8	5.7
L3-38	3.8
L3-39	3.9
L3-40	4.0
L3-41	4.1
L3-43	4.3	8	6.7	Тип 2
L3-45	4.5
L3-47	4.7
L3-49	4.9
L3-51	5.1	9.3	8.0
L3-53	5.3
L3-55	5.5
L3-57	5.7

L4-28	2.8	5	4.5	Тип 1 Тип 2
L4-32	3.2	6	5.5
L4-34	3.4	7	6.2
L4-39	3.9	9	7.8
L4-43	4.3	12.5	10.7
L4-45	4.5
L4-47	4.7
L4-49	4.9
L4-51	5.1
L4-53	5.3
L4-55	5.5
L4-57	5.7

L5-49	4.9	15	13.7	Тип 1 Тип 2
L5-51	5.1
L5-53	5.3
L5-55	5.5
L5-57	5.7

L6-49	4.9	17.7	16.7	Тип 1 Тип 2
L6-51	5.1
L6-53	5.3
L6-55	5.5
L6-57	5.7

Инструмент и оснастка согласно чертежам готовых изделий

Мы имеем возможность разрабатывать инструмент и оснастку согласно чертежам готовых изделий и технических требований (при этом необходимо уточнить размер посадочных мест для оснастки, модель используемых станков и диаметр проволоки, используемый для высадки крепежа, метизов и деталей).

Спецификация

Саморезы со сверлом используются для крепления элементов конструкций к металлическим листам и профилям без предварительного сверления материалов и основания. Саморез со сверлом производится из углеродистой стали. После производства подвергаются обработке — фосфатированию, либо оцинкованию. Обработка саморезов со сверлом способствует увеличению срока службы и эксплуатации самореза во влажных условиях, и обеспечивает защиту от коррозии.

Саморезы со сверлом имеют толщину от 3,5 до 4,8 мм, а длину от 11 до 155 мм. Также к саморезам со сверлом относятся кровельные саморезы по металлу — саморезы по металлу со сверлом.

Виды формируемых сверловых наконечников

виды самосверлящих наконечников у самонарезающих винтов

Виды саморезов по металлу

В зависимости от вида антикоррозийной обработки выпускаются два вида саморезов по металлу:

Остроконечные черные саморезы, которые проходят фосфатирование
Саморезы оцинкованные

Такие саморезы отличаются цветом и применением. Черные остроконечные используют для крепления деталей к основанию из металлопрофиля или металлического листа. Саморезы с цинковым покрытием применяются с металлом (тонколистовая сталь), пластиком, гипсокартоном, ДСП и пр.

Кроме этих саморезов, которые имеют стандартную шляпку, также для металла используют и саморезы с шестигранной головкой. Такие саморезы со сверлами вкручивают с помощью специального ключа.

Специалисты используют для металла и саморезы-клопы со сверлами по металлу. Эти клопы имеют головку с крестообразным шлицем и насечками. У таких саморезов резьба с мелким шагом, они используются с металлом не толще 2 миллиметров.

Особенности

Сегодня строительный рынок может предложить нам разные варианты креплений, которые используются для тех либо иных целей.

Наиболее универсальными крепежными элементами считаются саморезы со сверлом по металлу. Они могут использоваться для разных поверхностей: металл, дерево, пластик, гипсокартон и пр. Кроме универсальности к особенностям саморезов можно отнести и простоту их использования: при креплении ими деталей нет необходимости предварительно сверлить отверстие. Саморезы со сверлом по металлу достаточно крепкие и отлично справляются с высокой нагрузкой, к тому же этот вид саморезов позволяет скреплять металлические детали надежно и просто.

Не стоит бояться – такие крепежи не повредят металл. Благодаря сверлу они аккуратно входят в материал, не нанося царапин, сколов и прочих повреждений. Обычно такие саморезы отличаются своей стойкостью к коррозии, что гарантирует длительный срок их эксплуатации: вам не придется переживать за то, что саморезы нужно заменить через год-два. Отсутствие необходимости предварительно сверлить отверстие для крепления, не только убыстряет весь процесс, но также позволяет вам экономить на дополнительных инструментах и элементах. Не нужно использовать для крепления саморезами сверла, шайбы, биты и прочее.

Выбор саморезов со сверлом по металлу

Разные типы саморезов используют в разных ситуациях. Предлагаем вам несколько советов профессионалов для подбора саморезов под вашу конструкцию:

Для внутренних работ рекомендуется использовать саморезы с прессшайбой, а для наружных – крепежные элементы с шайбой типа EPDM, которая имеет прокладку из специальной резины
Профнастил и металлочерепица крепятся саморезами с дополнительным покрытием головки и с прокладкой из синтетического каучука
Профнастил к дереву крепят саморезами, которые предназначены для металла толщиной до 2 миллиметров, для крепления к металлическому основанию выбирают элементы со сверлом большего диаметра

Технология

После высадки головки полуфабрикаты, подлежащие формированию сверла, загружаются в бункер, который ориентирует заготовки головкой вверх, перемещая их по направляющим линейкам в зону обработки. Там их поочередно подхватывает поворотный механизм и переносит в рабочую зону, в которой смонтированы обжимные ножи, которые при одновременном обжатии конца заготовки формируют сверло. Образовавшийся после обжатия облой металла в дальнейшем удаляется во время накатывания резьбы на саморез.
