ИНСТРУМЕНТ ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ И РЕЗЬБОНАКАТНЫХ СТАНКОВ

вернуться на главную страницу



ПРЕСС-ФОРМЫ

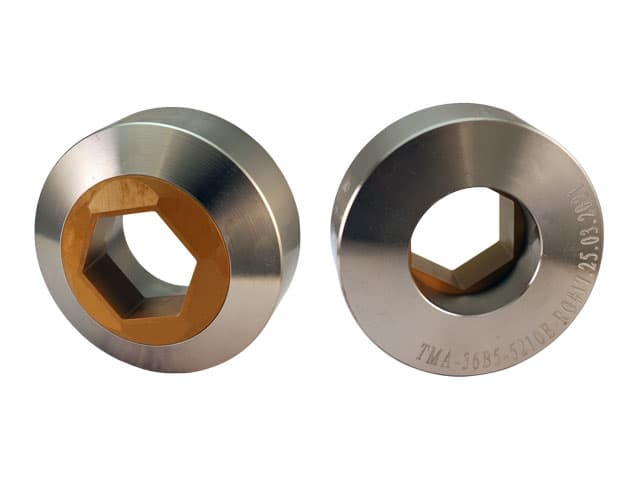

ШТАМПЫ ЗАЧИСТНЫЕ

Штампы зачистные Штампы зачистные
  • Имеет длительный срок службы.
  • Срок службы зачистного штампа достаточен  для изготовления  60 000  винтов M8 из   проволоки  марки SCM 435.
  • Подбор размера по индивидуальным требованиям Заказчика.



Модель Размер заготовки Внешний размер Поперечное сечение Штампы зачистные
D L B
RG-5001-01 M5 30 20 7.80 +0.05
RG-5001-02 M6 30 20 9.80 +0.05
RG-5001-03 1/4UNC 30 20 10.92 +0.05
RG-5001-04 5/16UNC 35 23 12.45 +0.07
RG-5001-05 M8 35 23 12.75 +0.07
RG-5001-06 3/8UNC 35 23 14.05 +0.07
RG-5001-07 7/16UNC 42 23 15.60 +0.07
RG-5001-08 M10 42 23 16.75 +0.07
RG-5001-09 M12 45 28 18.70 +0.1
RG-5001-10 1/2UNC 45 28 18.75 +0.1
RG-5001-11 M14 45 28 21.75 +0.1
RG-5001-12 5/8UNC 59 32 23.50 +0.1
RG-5001-13 M16 59 32 23.75 +0.1
RG-5001-14 M18 59 32 26.75 +0.1
RG-5001-15 5/8UNC 60 40 23.50 +0.1
RG-5001-16 M16 60 40 23.75 +0.1
RG-5001-17 M18 60 40 26.75 +0.1
RG-5001-18 M20 60 40 29.75 +0.1
RG-5001-19 5/8UNC 64 32 23.50 +0.1
RG-5001-20 M16 64 32 23.75 +0.1
RG-5001-21 M18 64 32 26.75 +0.1
RG-5001-22 M20 64 32 29.75 +0.1
RG-5001-23 A325 4/3 64 32 30.90 +0.1
RG-5001-24 M20 74 40 29.75 +0.1
RG-5001-25 A325 4/3 74 40 30.90 +0.1
RG-5001-26 7/8UNC 89 40 32.80 +0.12
RG-5001-27 A325 7/8 89 40 35.60 +0.12
RG-5001-28 M24 89 40 35.75 +0.12
RG-5001-29 1"UNC 89 40 37.50 +0.12
RG-5001-30 A325 1" 89 40 40.40 +0.12





ШТАМПЫ КАРБИДНЫЕ

Штампы карбидные Штампы карбидные
  • Обрабатывающая технология позволяет контролировать точность инструмента на самом высоком уровне.
  • Специально разработанный метод полировки значительно повышает износостойкость инструмента, особенно в районе сердцевины штампа.
Штампы карбидные



Модель Размер заготовки A D W L
мм мм мм мм
RG-7001-04 E04 3.70 12.70 5.54 12.70
RG-7001-05 E05 4.59 15.88 6.60 12.70
RG-7001-06 E06 5.56 15.88 7.54 12.70
RG-7001-07 E07 6.01 19.05 11.10 19.05
RG-7001-08 E08 7.28 19.05 12.37 19.05
RG-7001-10 E10 9.21 25.40 15.52 25.40
RG-7001-11 E11 9.88 25.40 16.03 25.40
RG-7001-12 E12 10.97 31.75 17.12 25.40
RG-7001-14 E14 12.69 31.75 18.59 25.40
RG-7001-16 E16 14.52 31.75 21.64 25.40
RG-7001-18 E18 16.38 31.75 23.17 25.40
RG-7001-20 E20 18.17 38.10 26.34 38.10
RG-7001-24 E24 21.84 38.10 31.12 38.10
RG-7001-28 E28 25.40 50.80 35.87 38.10
RG-7001-32 E32 28.90 50.80 40.64 44.45
RG-7001-36 E36 32.51 50.80 45.39 44.45
RG-7001-40 E40 36.06 57.15 50.17 44.45
RG-7001-44 E44 39.67 63.50 54.92 44.45





ШТАМПЫ СЕГМЕНТНЫЕ С ВТУЛКОЙ

Сегментный Штамп с Втулкой
  • Процесс резки проволоки гарантирует высокую точность размеров отрезаемой проволоки.
  • Сегментная форма увеличивает точность и гладкость сердцевины.
  • Дизайн масляного отверстия увеличивает  прочность штампа и позволяет легко сменять сердцевину.
Сегментный Штамп с Втулкой




Размер заготовки A B C L
мм мм мм ±0.02
10 12 15 17 20 25
M3 5.33 20.12 16.00
M3.5 5.83 20.12 16.00
M4 6.83 22.13 18.00
M5 7.83 22.13 18.00
M6 9.85 25.15 20.00
M8 11.80 29.17 24.00
M8 12.80 29.17 24.00
M10 13.80 33.20 28.00
M12 16.80 41.24 35.00
M14 18.75 44.26 38.00
M16 21.75 49.30 43.00
#6 6.22 20.12 16.00
#8 6.22 20.12 16.00
#10 7.22 22.13 18.00
#12 7.22 22.13 18.00
1/4" 9.34 25.15 20.00
1/4" 10.82 29.17 24.00
5/16" 12.46 29.17 24.00
3/8" 14.02 33.20 28.00
7/16" 15.55 41.24 35.00
1/2" 18.70 44.26 38.00
9/16" 20.35 49.30 43.00





ПРЕСС-ФОРМЫ ДЛЯ ПРОИЗВОДСТВА ГАЕК



ПРЕСС-ФОРМЫ ДЛЯ ПРОИЗВОДСТВА ГАЕК



RG-004H
ØM Верхний штамп (E) Нижний штамп (K)
17.52 7 7
22.42 6-8 9
26.15 7-11 11
30.90 7-13 13
36.78 10 15
41.12 14 18
48.79 11-18 21
53.22 20 24
58.40 19-22 27
67.00 33 27
70.00 23 27
76.00 31 34
RG-019H
ØM Верхний штамп (E) Нижний штамп (K)
17.52 7 9
22.42 8 9
26.15 10-11 11
30.90 7 13
36.78 11-16 15
41.12 13-17 18
48.79 18-19 21
53.22 18-24 24
58.40 15-27 24, 27
67.00 30 24
70.00 26-28 27
76.00 32 34
RG-004H RG-019H



RG-208
ØM Верхний штамп (E) Нижний штамп (K)
17.52 6 9
22.42 6 9
26.15 7.4 11
30.90 13 13
36.78 7.5 15
41.12 13 18
48.79 17 21
53.22 20 24
58.40 18 27
67.00 17 27
70.00 22 27
76.00 17 24
RG-999H
ØM Верхний штамп (E) Нижний штамп (K)
17.52 7 9
22.42 7 9
26.15 8 13
30.90 12 13
36.78 13 15
41.12 17 18
48.79 16 21
53.22 17 24
58.40 23 27
67.00 38 27
70.00 27 27
76.00 17 34
RG-208 RG-999H



RG-404H
ØM Верхний штамп (E) Нижний штамп (K)
17.52 6 9
22.42 8 9
26.15 7-10 11, 13
30.90 9-15 13-18
36.78 8-14 15-24
41.12 12-18 18-24
48.79 17-20 21
53.22 18 27
58.40 22 27
67.00 25 34
70.00 20 30
RG-125H
ØM Верхний штамп (E) Нижний штамп (K)
17.52 6 9
22.42 8 9
26.15 7-10 11, 13
30.90 9-15 13-18
36.78 8-14 15-24
41.12 12-18 18-24
48.79 17-20 21
53.22 18 27
58.40 22 27
67.00 25 34
70.00 20 30
RG-404H RG-125H





ПРЕСС-ФОРМЫ ДЛЯ ФОРМИРОВАНИЯ СВЕРЛА САМОРЕЗОВ





Инструмент для формирования пера саморезов

Рабочие параметры инструмента



Тип 1 Тип 2 Тип 3



Тип инструмента Тип 1 Тип 2 Тип 3
A 31.75 31.75 45.00
B 12.70 20.00 30.00
E 25.40 32.00 32.00
F 11.4 18.0 16.0
G 10.7 10.7 16.0



Сверло самореза



Код

Диаметр сверла

Рабочая длина
(L)

Длина сверла
(C)

Тип
(Dp Diw)

L1-22 2.2 2.5 1.7

Тип 1









Тип 2

L1-23 2.3
L1-27 2.7

2.5





3.5

2.4





3.2

L1-28 2.8
L1-29 2.9
L1-30
3.0
L1-31 3.1
L1-32 3.2
L1-33 3.3
L1-34 3.4
L1-35 3.5
L1-36 3.6
L1-37 3.7 4.2 4.0
L1-38 3.8
L1-39 3.9
L1-40 4.0
L1-41 4.1
L1-43 4.3 5.2 5.0 Тип 2
L1-45 4.5
L1-47 4.7
L1-49 4.9
L1-51 5.1 6.4 6.2
L1-53 5.3
L1-55 5.5
L1-57 5.7

L2-22 2.2 3.2 2.2

Тип 1









Тип 2

L2-23 2.3
L2-27 2.7

3.9

3.0

L2-28 2.8
L2-29 2.9
L2-30
3.0
L2-31 3.1 4.5 3.9
L2-32 3.2
L2-33 3.3
L2-34 3.4
L2-35 3.5
L2-36 3.6
L2-37 3.7 5.1 4.8
L2-38 3.8
L2-39 3.9
L2-40 4.0
L2-41 4.1
L2-43 4.3 6.0 5.9 Тип 2
L2-45 4.5
L2-47 4.7
L2-49 4.9
L2-51 5.1 7.2 7.0
L2-53 5.3
L2-55 5.5
L2-57 5.7

L3-23 2.3 3.8 3.7

Тип 1











Тип 2

L3-27 2.7 4.5 3.7
L3-28 2.8
L3-29 2.9
L3-30
3.0
L3-31 3.1 5.5 4.7
L3-32 3.2
L3-33 3.3
L3-34 3.4
L3-35 3.5
L3-36 3.6
L3-37 3.7 6.8 5.7
L3-38 3.8
L3-39 3.9
L3-40 4.0
L3-41 4.1
L3-43 4.3 8 6.7 Тип 2
L3-45 4.5
L3-47 4.7
L3-49 4.9
L3-51 5.1 9.3 8.0
L3-53 5.3
L3-55 5.5
L3-57 5.7

L4-28 2.8 5 4.5

Тип 1

Тип 2

L4-32 3.2 6 5.5
L4-34 3.4 7 6.2
L4-39 3.9 9 7.8
L4-43 4.3 12.5 10.7
L4-45 4.5
L4-47 4.7
L4-49 4.9
L4-51 5.1
L4-53 5.3
L4-55 5.5
L4-57 5.7

L5-49 4.9 15 13.7

Тип 1

Тип 2

L5-51 5.1
L5-53 5.3
L5-55 5.5
L5-57 5.7

L6-49 4.9 17.7 16.7

Тип 1

Тип 2

L6-51 5.1
L6-53 5.3
L6-55 5.5
L6-57 5.7
